• Méthode 1 :
- Faire une pression à l'aide d'un tournevis de dimension adaptée dans l'orifice de la borne à raccorder ou utiliser la pince WAGO
adaptée à ce bornier.
- Introduire ensuite le fil qui aura été dénudé de 12 à 13 mm.
- Relâcher.
• Méthode 2 :

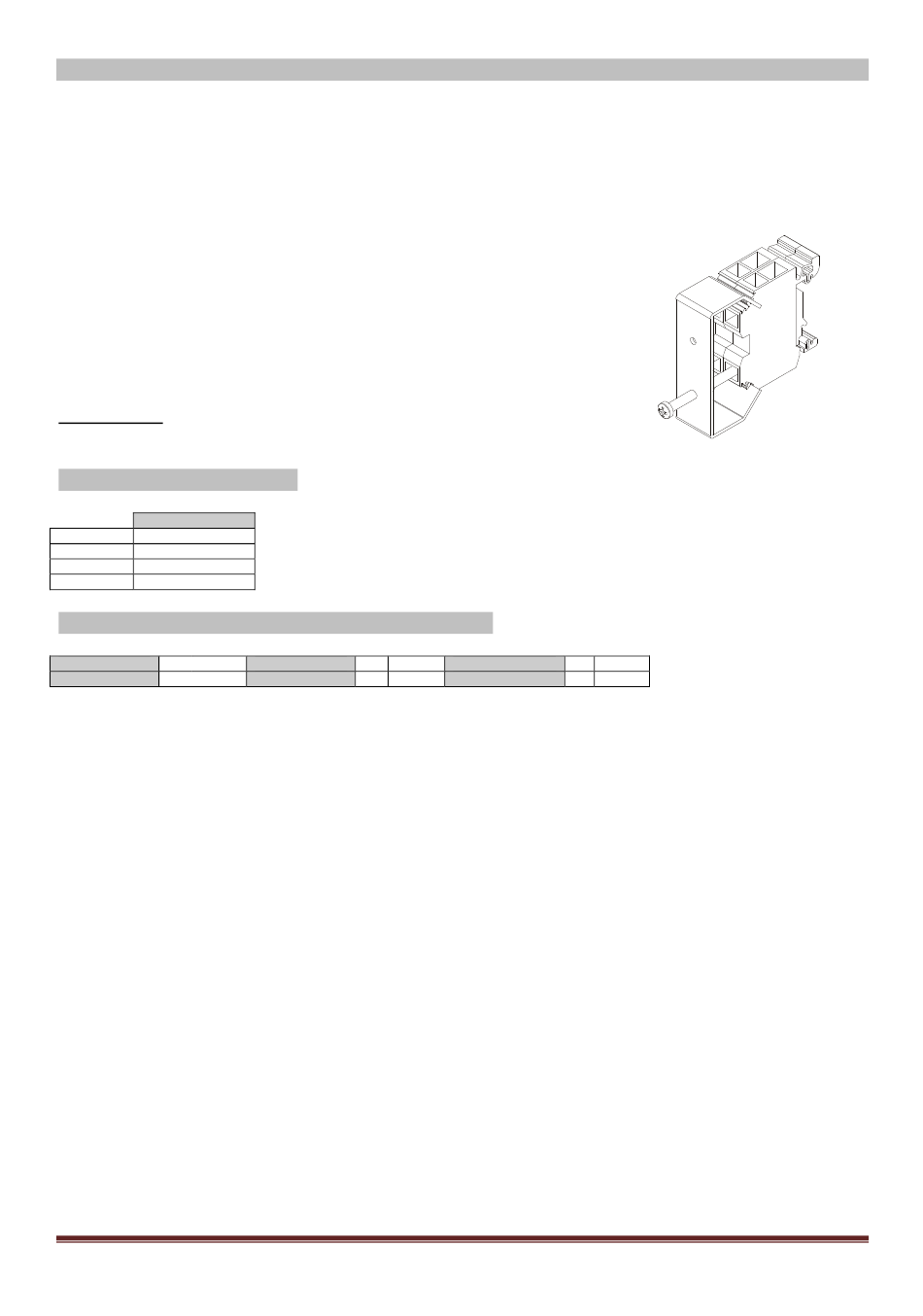

Vous pouvez utiliser l'étrier spécialement conçu par GODIN comme indiqué ci-dessous.
1. Placer l'étrier sur les bornes WAGO.
2. Placer la vis en regard avec l'orifice du bornier à connecter.
3. Exercer une pression via la vis jusqu'à ouverture complète du bornier.
4. Placer le fil à connecter.
5. Supprimer la pression exercée en desserrant la vis tout en maintenant le fil.
6. Enlever l'étrier.
ATTENTION : Démonter le mécanisme (étrier) avant la mise sous tension
INTENSITÉS MAXIMALES
Intensité Maximale
Réf : 032306 25,2 A
Réf : 032626 25,2 A
Réf : 032435 25.2 A
Réf : 032635 50.8 A
Section minimale des câbles souples selon EN 60 335 :
6 à 10 Ampères 1 mm²
1,5 mm²
10 à 16 Ampères
Cuisinières Exquise et Exquise Pro
www.pieces-de-poele.com
Pour effectuer le raccordement, deux méthodes
16 à 25 Ampères 2,5 mm²
4 mm²
25 à 32 Ampères
.
32 à 40 Ampères 6 mm²
10 mm²
40 à 63 Ampères
