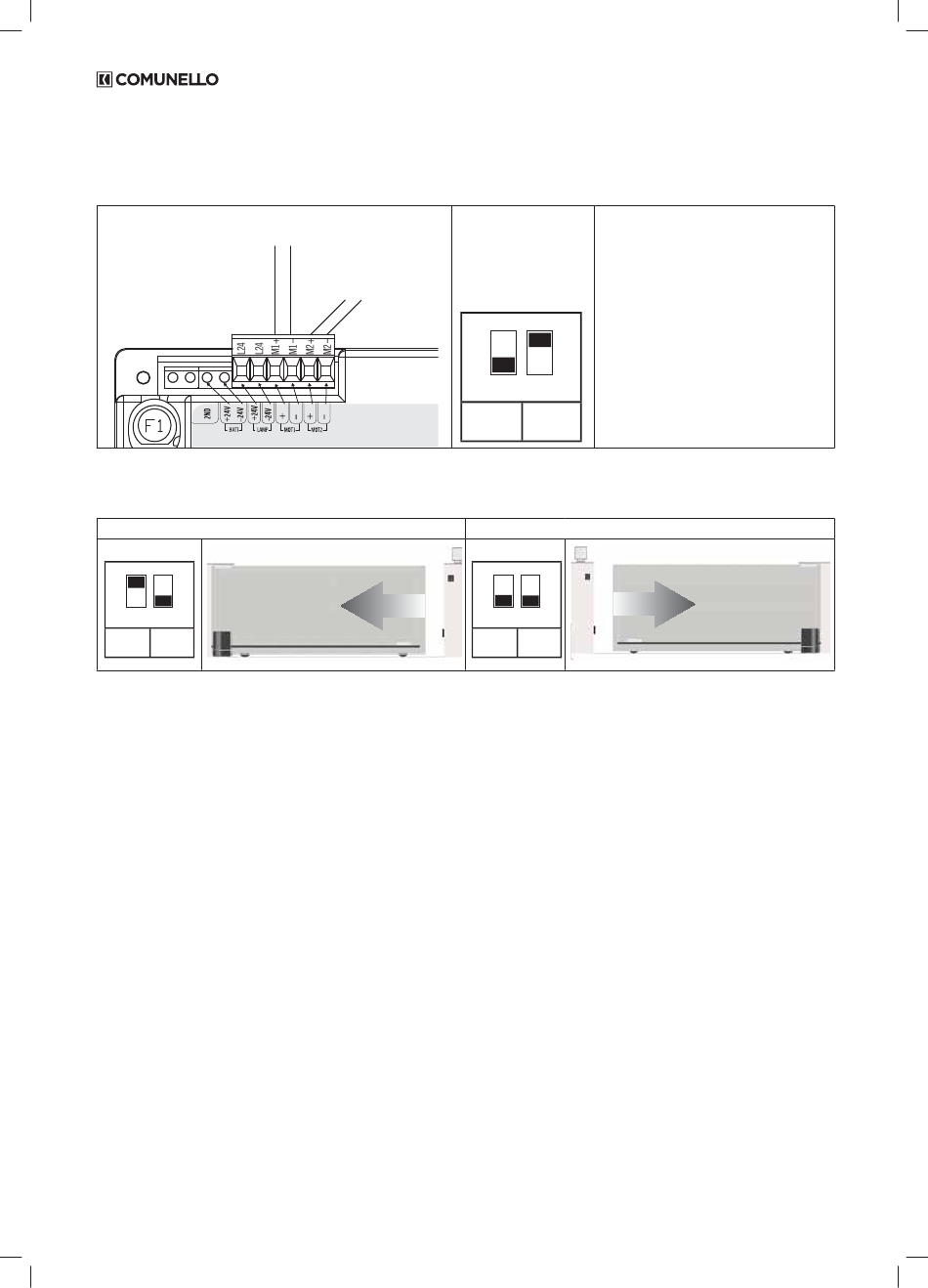

4 EXEMPLES DE RACCORDEMENT À UN MOTEUR
4.1 FORT
SORTIE MOTEUR 1
SORTIE MOTEUR 1
Rouge
+24V
CN4
Réglage de SW2 pour avoir une ouverture à GAUCHE (vue interne)
SW2
ON
1 2
INV
MOT1
68 COMUNELLO ®Copyright 2019 - All rights reserved
Noir
GND
SORTIE MOTEUR 2
NE PAS UTILISER
ON
MOTOR
SW1
1 2
Dans ce mode, SW1 a été réglé avec :
1 M2 NOT
DIP1 OFF: seulement MOTEUR 1 Présent
CONSID.
DIP2 ON: ne pas considérer
Réglage de SW2 pour avoir une ouverture à DROITE (vue interne)
SW2
ON
1 2
INV
MOT1
