Introduction

Planification

Examiner la région du garage pour noter si l'une des conditions ci-après s'applique à
votre installation. Selon vos exigences, des matériaux supplémentaires pourraient s'avérer
nécessaires.
CET ACTIONNEUR DE PORTE EST COMPATIBLE AVEC :
• Les portes qui utilisent une barre de torsion et des ressorts. La barre de torsion doit
avoir 2,5 cm (1 po) de diamètre. NON compatible avec les tambours à enroulement
inverse.
• Les tambours de 10 à 15 cm (4 à 6 po) et les tambours coniques jusqu'à 28 cm
(11 po) (levage élevé et vertical).
• Des portes articulées à levage élevé (jusqu'à 137,2 cm ou 54 po) de haut et portes
articulées à levage vertical jusqu'à 4,3 m (14 pi) de haut.
• Les portes jusqu'à 5,5 m (18 pi) de largeur.
• Les portes d'une surface allant jusqu'à 16,7 m2 180 pi2).
• Les portes pesant jusqu'à 136,1 kg (300 lb)
REMARQUE : La batterie en option est
recommandée pour les portes pesant de
113,4 kg à 136,1 kg (250 lb à 300 lb) afin
d'obtenir le meilleur rendement.

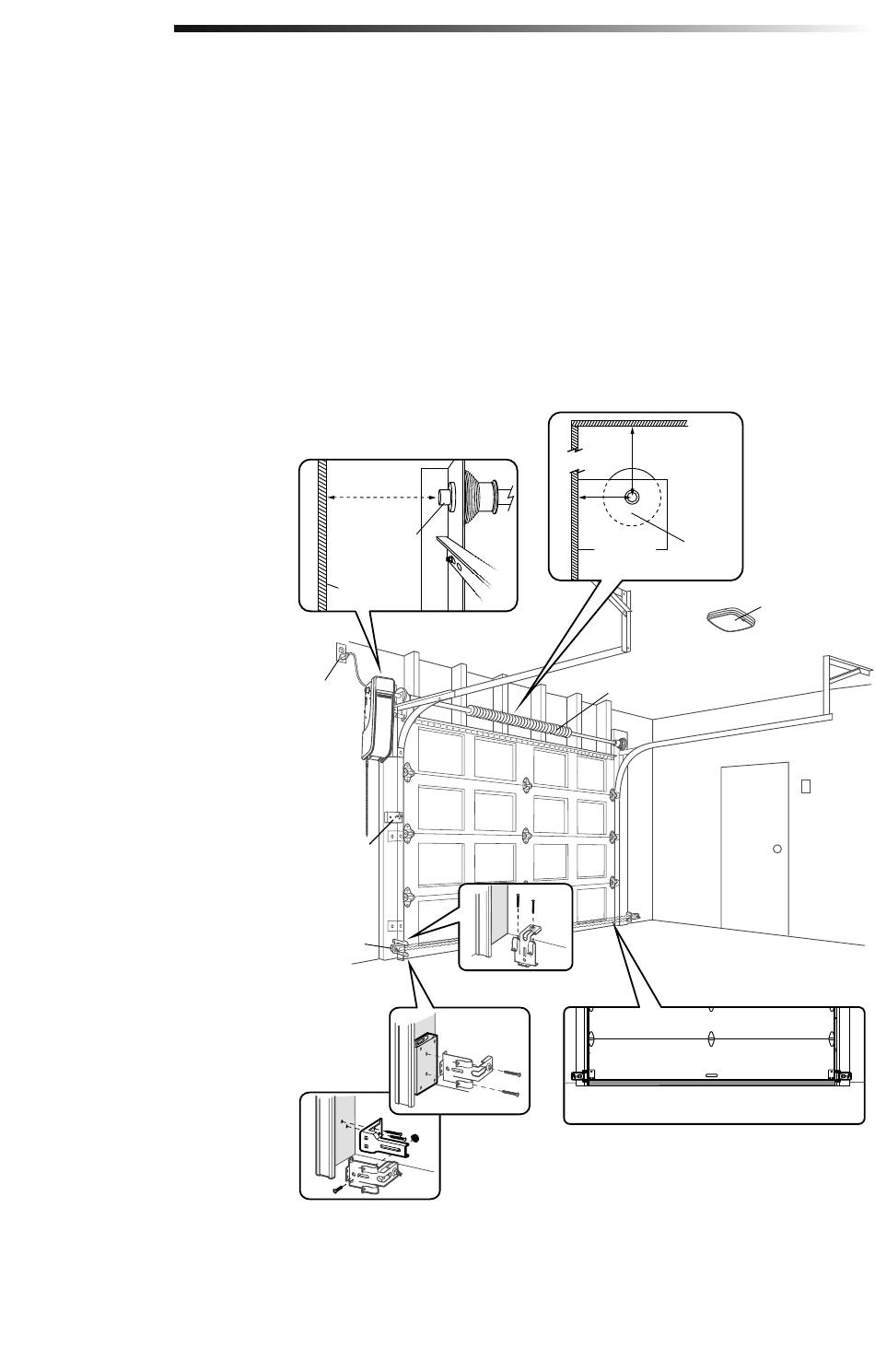

Examiner ou inspecter la zone d'installation
proposée. L'actionneur de porte peut
être installé du côté gauche ou droit de la
porte. Sélectionner le côté qui répond aux
exigences indiquées ci-dessous.
a. Doit présenter un dégagement minimal
de 6,4 cm (2,5 po) entre le mur et le
centre de la barre de torsion.
b. Doit présenter un dégagement minimal
de 7,6 cm (3 po) entre le plafond et le
centre de la barre de torsion.
c. Doit présenter un dégagement minimal
de 21,6 cm (8,5 po) entre le mur latéral
(ou obstacle) et l'extrémité de la barre
de torsion.
d. La barre de torsion doit dépasser d'au
moins 3,81 cm (1,5 po) le roulement.
Cela peut varier en fonction des
exigences de votre installation.
e. Une prise de courant est exigée dans
une distance de 1,83 m (6 pi). Si la
prise de courant n'existe pas, contacter
un électricien compétent.
f. Selon la construction du bâtiment, des
supports de montage, des supports de
rallonge ou des cales en bois peuvent
s'avérer nécessaires pour installer les
détecteurs d'inversion de sécurité et le
moniteur de tension du câble.
g. Si la barre de torsion est excentrée, ou
si l'emplacement de montage normal
est obstrué, une trousse de montage
de rechange (480LM) peut être utilisée
(non incluse).
h. Un autre type de montage au sol
des capteurs d'inversion de sécurité
nécessitera une quincaillerie (non
fournie).
i. Vérifier le joint d'étanchéité situé sur la
partie inférieure de la porte. Tout écart
entre le sol et le bas de la porte ne doit
pas dépasser 6 mm (1/4 po). Sinon le
système d'inversion de sécurité pourrait
mal fonctionner.
c
21,6 cm
(8,5 po)
d
Barre de
torsion
Mur ou
obstruction
e
Serrure de
porte
automatique
(Non fourni)
Capteur
d'inversion
de sécurité
3
REMARQUE : Inspecter la barre de
torsion pendant que la porte est relevée et
abaissée. Il est important qu'il n'y ait aucun
mouvement observable de haut en bas ou
de gauche à droite. Si le mouvement n'est
pas corrigé, la vie utile de l'actionneur de
porte sera grandement réduite.
b
7,6 cm
(3 po)
a
6,4 cm
(2,5 po)
Ressort de porte
g
f
h
Barre
de
torsion
Lampe à del
intelligente
(Non fournie)
