II) Les détecteurs d'ouverture :

1) Fonctionnement

I.L.S : Interrupteur à Lame Souple.
N.C : Normaly Closed
N.O : Nomaly Opened
Lorsque l'on éloigne l'aimant, la lame change de position.
COM

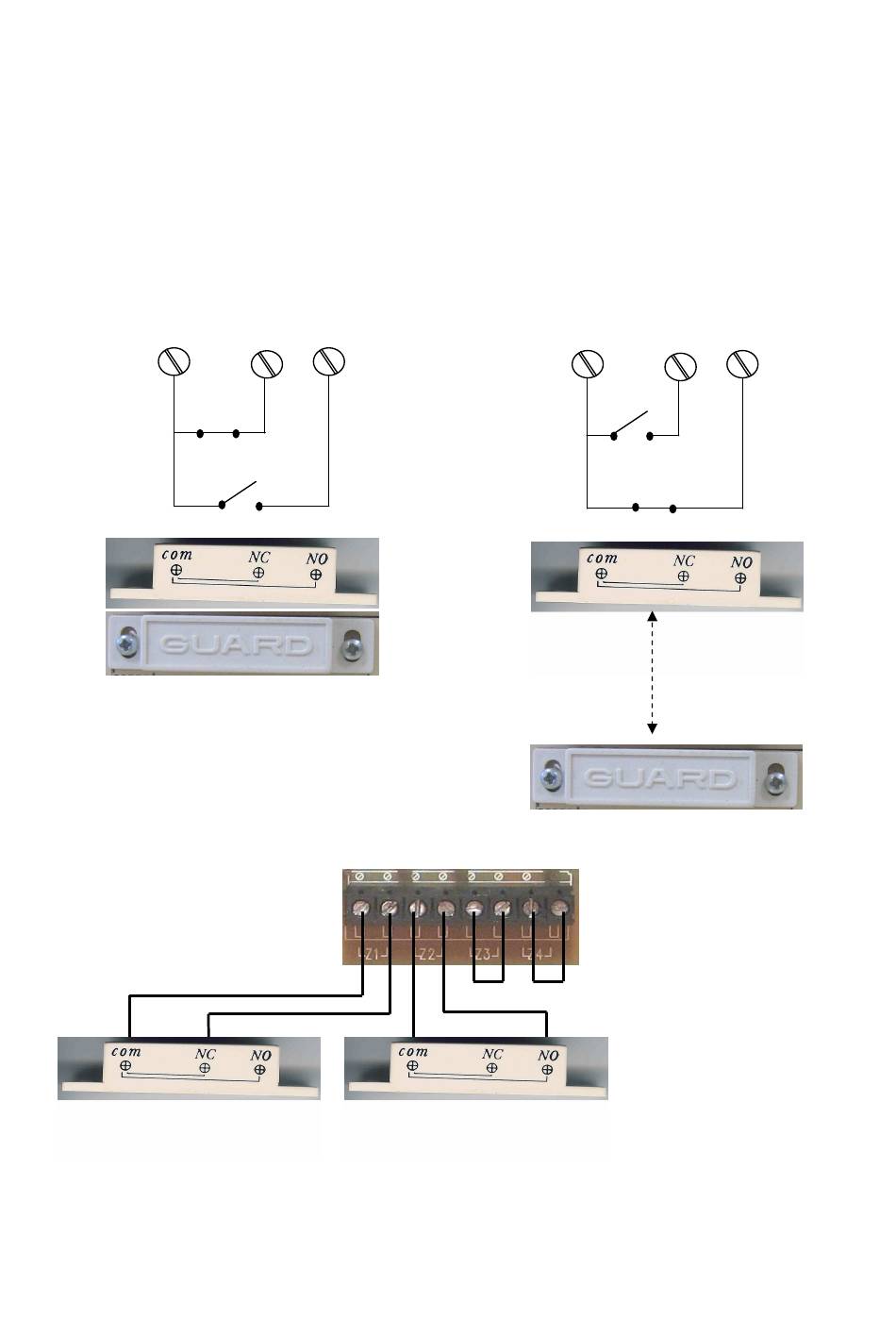

2) Câblage sur la centrale (exemple)
Zone1 câblée en N.C
Toutes les zones non utilisées configurées en N.C doivent être remplacées par des court-
circuits.Toutes les zones non utilisées configurées en N.O doivent être remplacées par un
circuit ouvert.
N.C N.O
I.L.S
aimant
Zone 2 câblée en N.O
COM
Zone 3 et 4 non utilisées
(remplacées par des court-
circuits) car configurées en N.C
7
N.C N.O
