Riesgo de daños al variador u otros equipos.
• Inspeccione periódicamente los componentes de la bomba y del sistema. Compruebe regularmente si las tuberías tienen debili-
dad o desgaste, asegurándose de que todas las conexiones estén seguras.
• Programe y realice el mantenimiento de rutina según sea necesario. Consulte
INSTALACIÓN

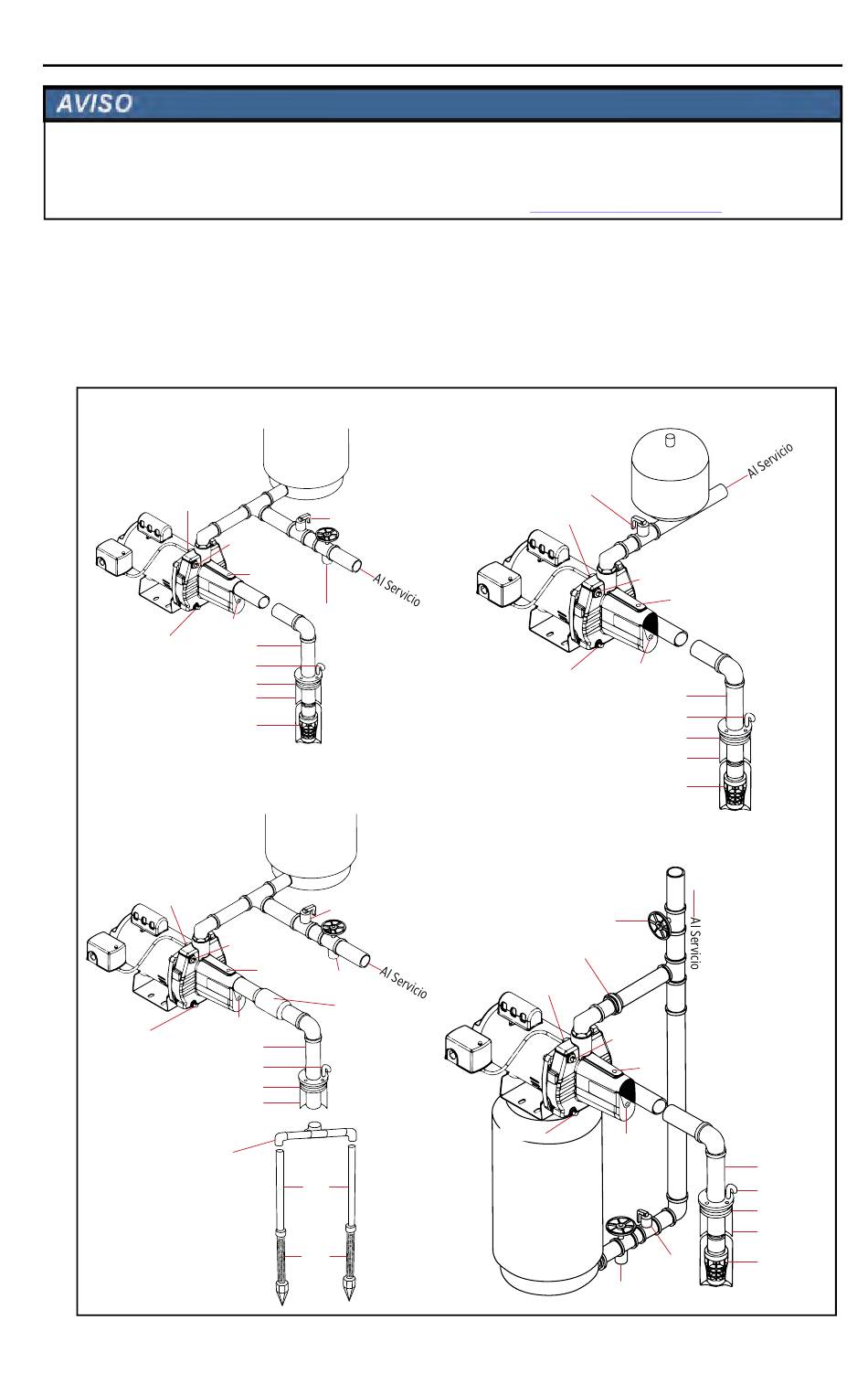

Instalación típicas
Los esquemas que aparecen a continuación ilustran cómo se debería organizar el sistema dentro de la
red de plomearía.
Pozo poco profundo válvula de aspiración
Tapón de Cargado
Tapón de Limpieza
Tapón de drenaje
Respiradero
Sello de Pozo
Valvula de Pie
Pozo poco profundo con válvula de retención en línea
Tapón de Cargado
Tapón de Limpieza
Tapón de drenaje
Respiradero
Sello de Pozo
Codo de PVC 1-1/4 pulg.
Tanque
Válvula de desfogue
Manómetro
(opcional)
Tapón de
Respiradero
Drenaje
Succión
Pozo
Tanque
Válvula de desfogue
Manómetro
(opcional)
Tapón de
Respiradero Drenaje
Válvula de
chequeo en línea
Succión
Pozo
Tubo
Galvanizado
1-1/4 pulg.
Punto
del pozo
"Mantenimiento" en la página
Pozo poco profundo Tanque en línea
con válvula de aspiración
Válvula de desfogue
Tapón de Cargado
Tapón de Limpieza
Tapón de drenaje
Pozo poco profundo Sistema montado
en tanque con válvula de aspiración
Válvula de cierre
Acoplamiento de empalme (se necesitan 2)
Tapón de Cargado
Manómetro
(opcional)
Tapón de
Tapón de
drenaje
Limpieza
Drenaje
INSTALACIÓN
Instalación típicas
27.
Tanque
Manómetro (opcional)
Tapón de Respiradero
Succión
Respiradero
Sello de Pozo
Pozo
Valvula de Pie
Tapón de
Respiradero
Succión
Respiradero
Sello de Pozo
Pozo
Válvula de Valvula de Pie
desfogue
23
