Tableau 9 : Occupation des raccordements électriques
3.3.9.1
Raccordement de la platine d'adaptateur
La platine d'adaptateur avec le connecteur à deux voies RJ45 et la borne à vis à 5 pôles sert à établir la
communication des modules via le BUS RS485 interne. Le câble réseau établit la connexion interne entre
la prise jack RJ45 du CLIMOS F 200 et une des deux prises jack de la platine d'adaptateur.

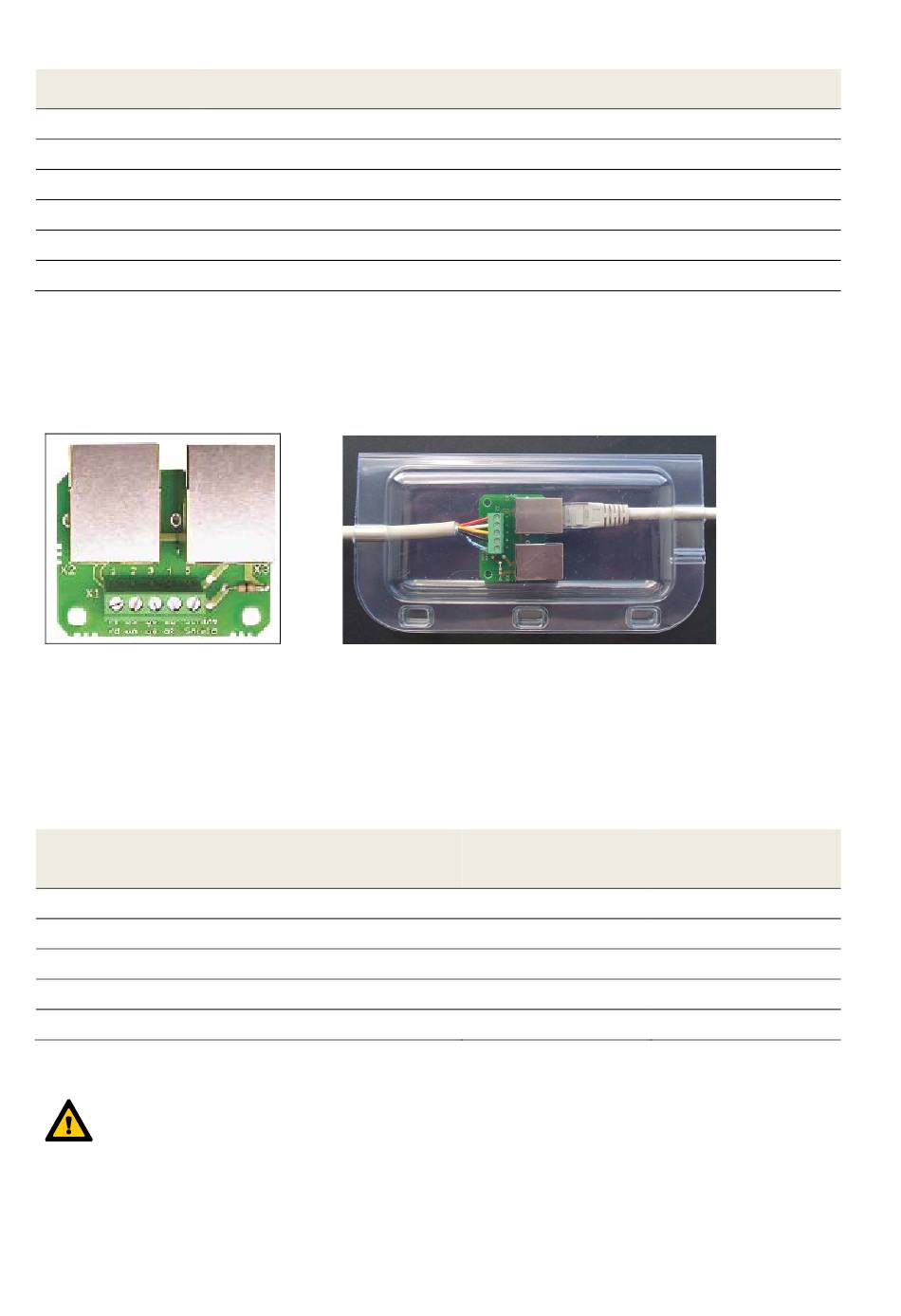

Fig. 25 : platine d'adaptateur
On raccorde à la borne à vis à 5 pôles de la platine d'adaptateur un câble à 4 fils blindé, qui connecte la
platine d'adaptateur à la borne à vis à 5 pôles de la platine d'adaptateur de l'unité de commande. Afin de
protéger la platine d'adaptateur contre la tension de défaut, le court-circuit et la poussière, il faut l'installer
dans le boîtier transparent. Les câbles branchés à la platine d'adaptateur doivent être mis dans les
goulottes du boîtier tout en les fixant au couvercle de charnière par la triple fermeture à déclic. On
recommande d'utiliser un câble du type J-Y(ST)Y 2x2x0,6 LG câble intérieur avec un code couleur en
conformité avec VDE0815 selon le tableau 10.
Borne X1
(platine d'adaptateur / unité de commande)
X1.1
X1.2
X1.3
X1.4
X1.5
Tableau 10 : occupation de borne pour borne X1 de la platine d'adaptateur et borne X1 de l'unité de
commande
Les douilles RJ45-de la platine d'adaptateur et du Climos servent uniquement les
composants du RS485-BUS interne! Tout autre utilisation débouche sur l'endommagement
des modules internes au système!
3.3.9.2
Raccordement écran tactile TFT
L'écran tactile TFT avec cadre en acier inoxydable dans sa version confort des unités de commande est
conçu pour un montage encastré.
32
Fig. 26 : boîtier de la platine d'adaptateur
Fil
rouge
blanc
jaune
noir
Couleur aluminium
Signal
24P
RX
TX
GND
blindage
