2.2.1.2 Affichage des états de fonctionnement et des erreurs
LED L1 ... L7
LED L9
LED L10

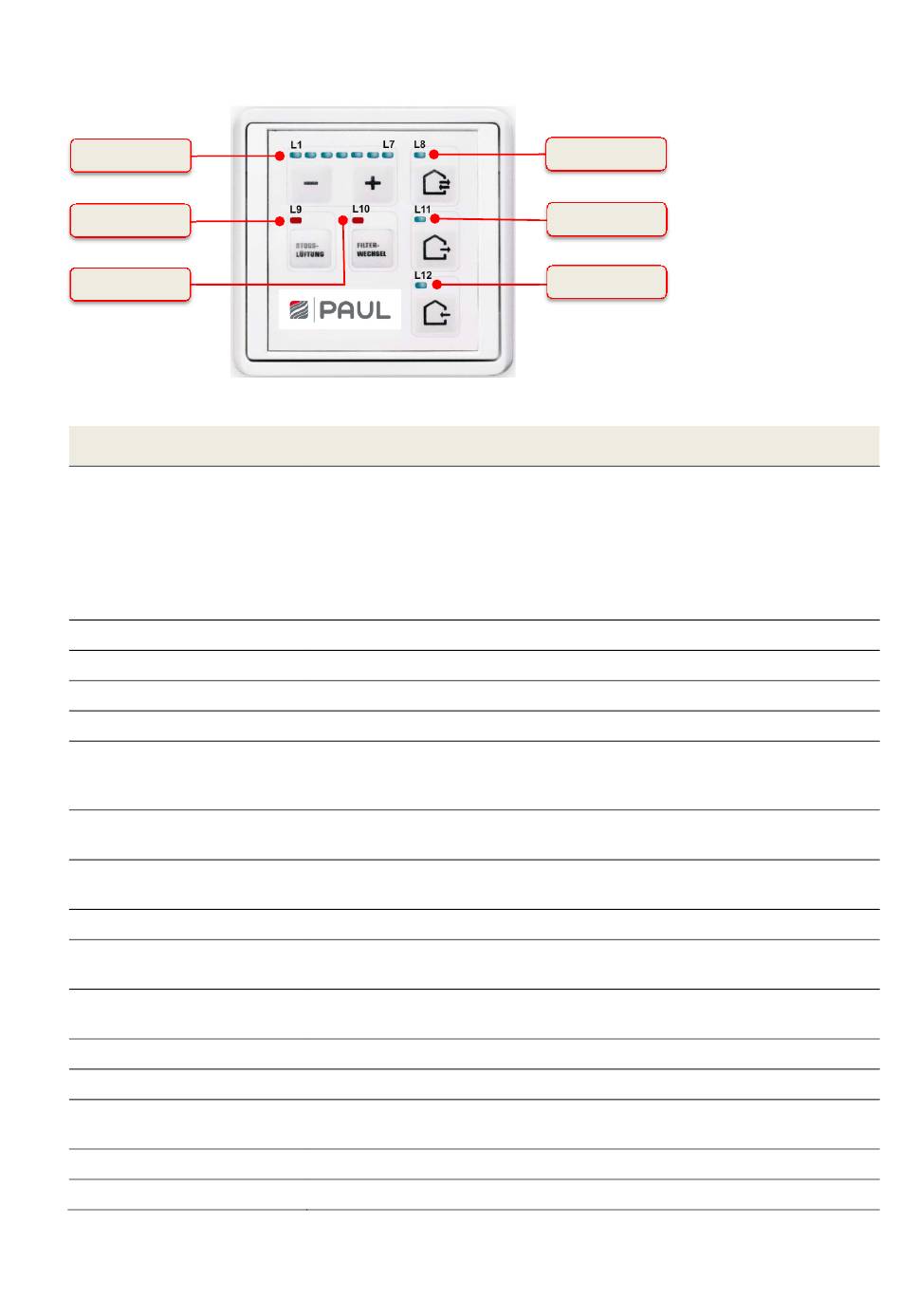

Fig. 4 : Affichages LED de l'élément LED
Affichage LED
barre lumineuse LED
L1 ... L7
L1 + L7 allumés
L8 allumé
L8 clignote
L8 émet des flashs
L8 + L11 + L12 clignotent
L8 + L12 allumés + L11
clignote 2x, puis reste éteint
L9 allumé
L10 allumé
L10 clignote
L10 + L12 clignotent
L11 allumé
L11 clignote
L11 clignote 3x brièvement
L12 allumé
L12 clignote
Tableau. 3 : Attribution de fonctions des affichages LED
≙ niveau de ventilation 0 (vent. h. s., en veille)
pas de LED
≙ niveau de ventilation 1
1 LED (L1)
≙ niveau de ventilation 2
2 LED (L1 + L2)
..., etc.
7 LED (L1 + L2 + ... + L7) ≙ niveau de ventilation 7
pas de validation externe : ventilateur hors service
mode air pulsé et air évacué
erreur (capteur ou protection antigel) : ventilateur hors service
veille activée
erreur générale, le no. d'erreur est indiqué sous forme binaire par les
LED de L1 à L7, (voir tableau 16 dans le chapitre 3.7.1 Signalisation
d'erreurs avec élément de commande LED)
mode de configuration pour utilisation simultanée avec foyer (ne s'affiche
que lors de la phase de configuration)
mode de ventilation au coup par coup (L1 + L2 + L3 + L4 + L5 + L6 + L7
sont allumés)
la durée de fonctionnement du filtre présélectionnée a expiré
la durée de fonctionnement du filtre présélectionnée expirera en moins de
10 jours
mode de configuration balourd pour le niveau de ventilation sélectionné
(ne s'affiche que lors de la phase de configuration)
mode air évacué
ventilateur d'air évacué en panne : ventilateur hors service
mode air évacué désactivé (touche « mode air évacué » verrouillée,
configuration activée pour utilisation simultanée avec foyer).
mode air pulsé
ventilateur d'air pulsé en panne : ventilateur hors service
LED L8
LED L11
LED L12
