Dynacode IP
04.18
8.2 Chariot de guidage
H
I
J
K

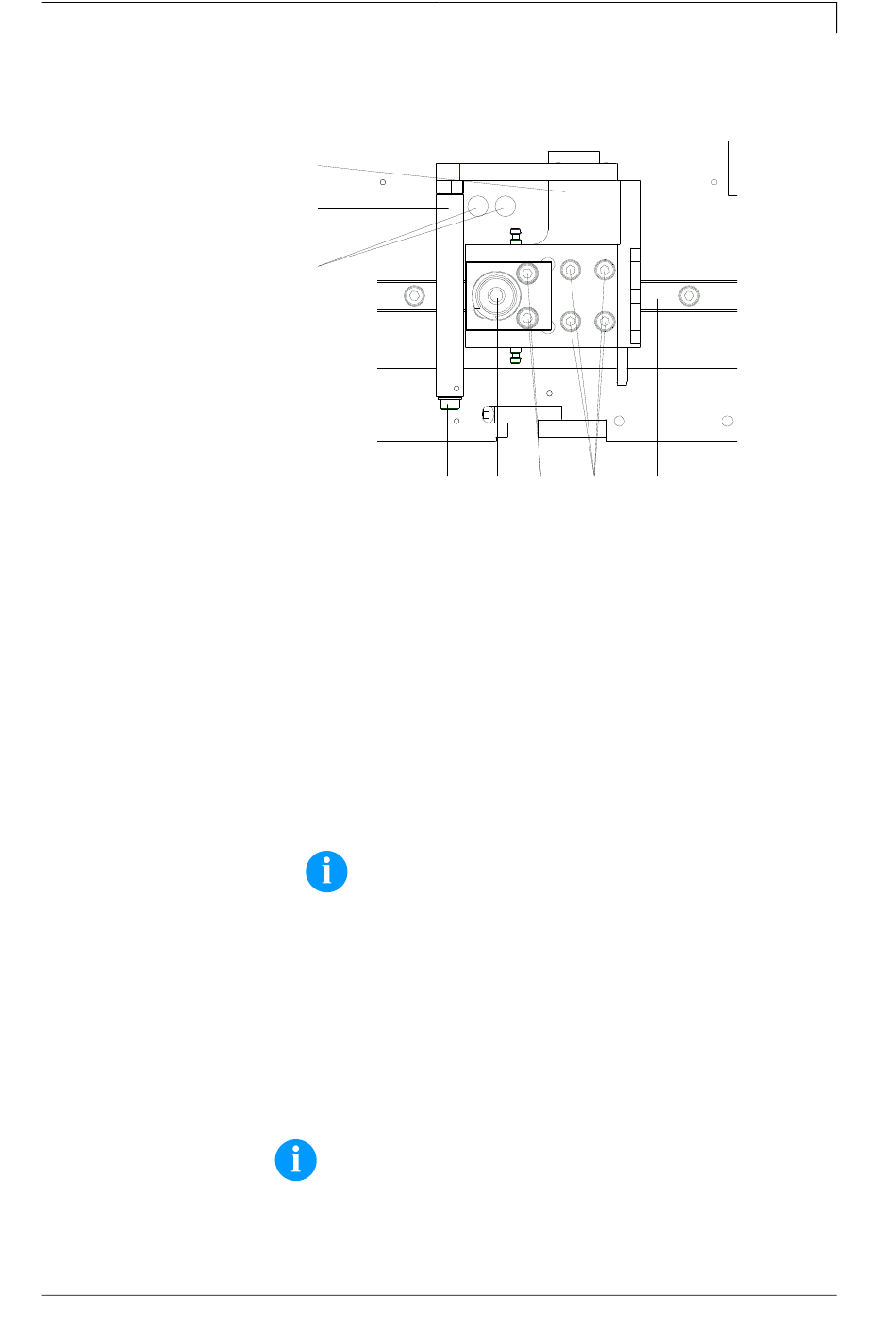

Figure 23
1. Échanger le vérin pneumatique
Pour échanger le vérin pneumatique (L), enlever les vis
hexagonales (M) et ensuite enlever le tuyau pneumatique.
2. Échanger le guidage linéaire
Pour échanger le guidage linéaire (O), enlever les vis
hexagonales (N).
Pousser le chariot de guidage (H) sur le côté jusqu'à ce que le
chariot de roulement se trouvant ci-dessous apparaisse. Enlever
la vis hexagonale (P) à l'échange de guidage linéaire (O).
Le guidage a peu de tolérance dans la rainure de sorte qu'une
course parallèle soit garantie.
Lever prudemment le guidage linéaire avec un tournevis.
REMARQUE!
Si le nouveau guidage présente beaucoup trop de tolérance
dans la rainure, appuyer le guidage à un bord et le serrer.
3. Échanger le rouleau de guidage
Pour échanger le rouleau de guidage (I), enlever la vis
hexagonale (K).
4. Échanger le chariot de guidage
Pour échanger le chariot de guidage (H), pousser le chariot sur
les perçages (J).
Insérer une clé à six pans 2,5 d'en bas par les perçages (J) dans
les vis de la pièce de serre-fils (pas visible). Enlever des vis.
Desserrer les 4 vis (N) et enlever le chariot de guidage (H).
REMARQUE!
Utiliser l'adhésif frein filet Loctite
(I) de la pièce de serre-fils (J) contre un desserrage
involontaire.
Manuel d'entretien
Échanger les parties au chariot d'impression
L M N
O
243™ pour sécuriser les vis
®
P
31
