Dynacode IP
A
B
C
A
B
D

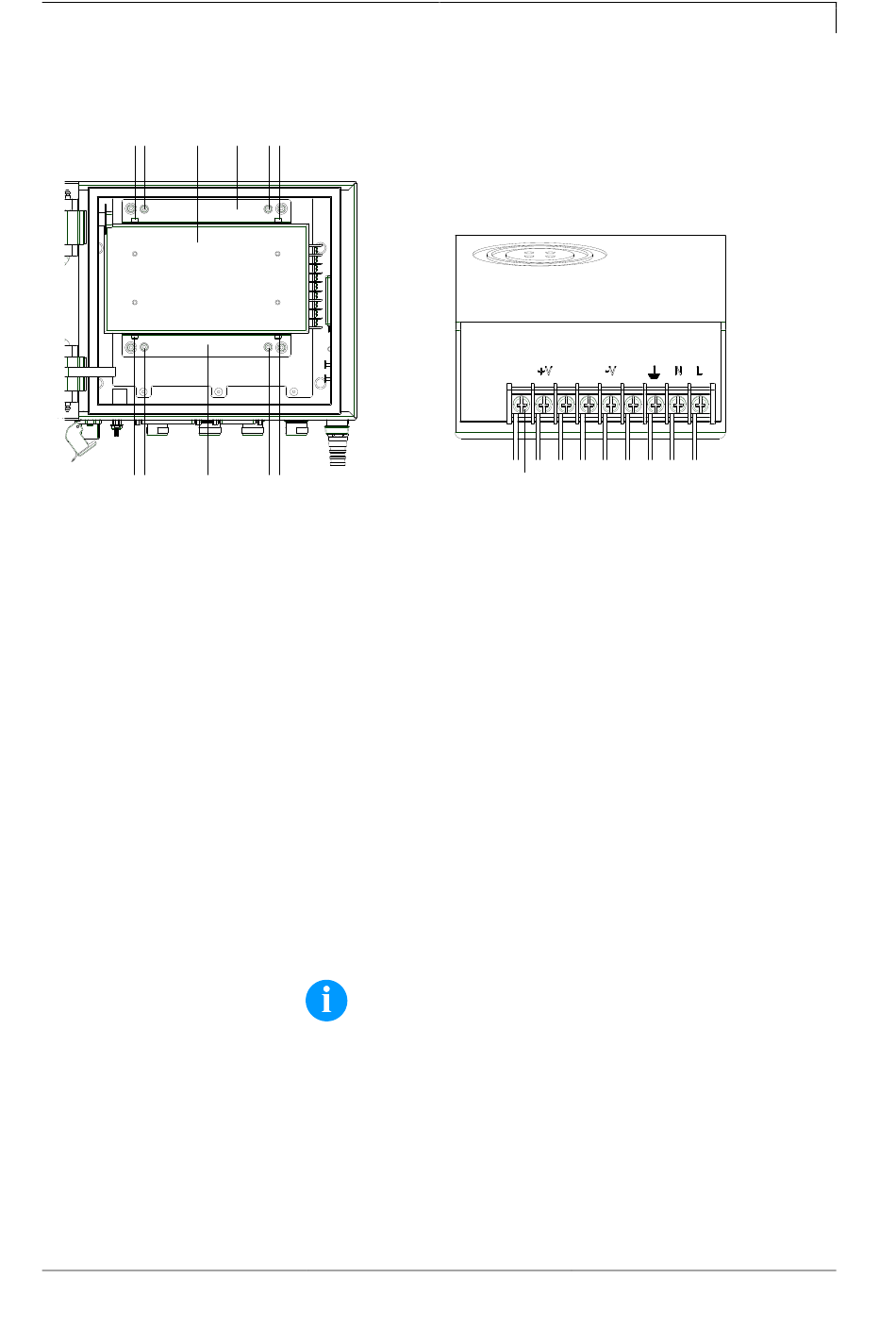

Figure 9
Démonter le bloc
d'alimentation
Installer le bloc
d'alimentation
04.18
4.5 Bloc d'alimentation
D BA
BA
1. Déconnecter l'unité de contrôle du branchement de secteur.
2. Ouvrir le couvercle avec la clé ci-jointe.
3. Enlever la carte imprimée CPU (voir le chapitre 4.2, page 16).
4. Desserrer les vis de fixation (B) du bloc d'alimentation (C) et
enlever le bloc d'alimentation (C) avec l'angle de fixation (C).
5. Placer le bloc d'alimentation à côté de l'unité de contrôle.
6. Enlever le couvercle transparent au-dessus des bornes à vis (E).
7. Desserrer les bornes à vis (E) et déconnecter tous les câbles.
8. Enlever les vis et après l'angle de fixation (D).
1. Installer l'angle de fixation (D) avec les vis (A) au nouveau bloc
d'alimentation.
2. Fixer toutes les lignes aux bornes à vis (E) du nouveau bloc
d'alimentation.
REMARQUE!
Veiller à ce que les câbles soient bien posés sur les
bornes à vis.
3. Installer le couvercle transparent dessus des bornes à vis.
4. Insérer le nouveau bloc d'alimentation dans le couvercle de l'unité
de contrôle et le fixer avec les vis (B).
5. Installer la carte CPU.
6. Installer le couvercle de l'unité de contrôle.
7. Connecter encore le branchement de secteur.
Manuel d'entretien
Électronique (échanger pièces)
E
Figure 10
19
