Connettori e collegamenti

La procedura di installazione deve essere effettuata soltanto da personale tecnico qualificato: il collegamento
non corretto delle varie periferiche può comportare l'isolamento della tastiera dal resto del sistema.

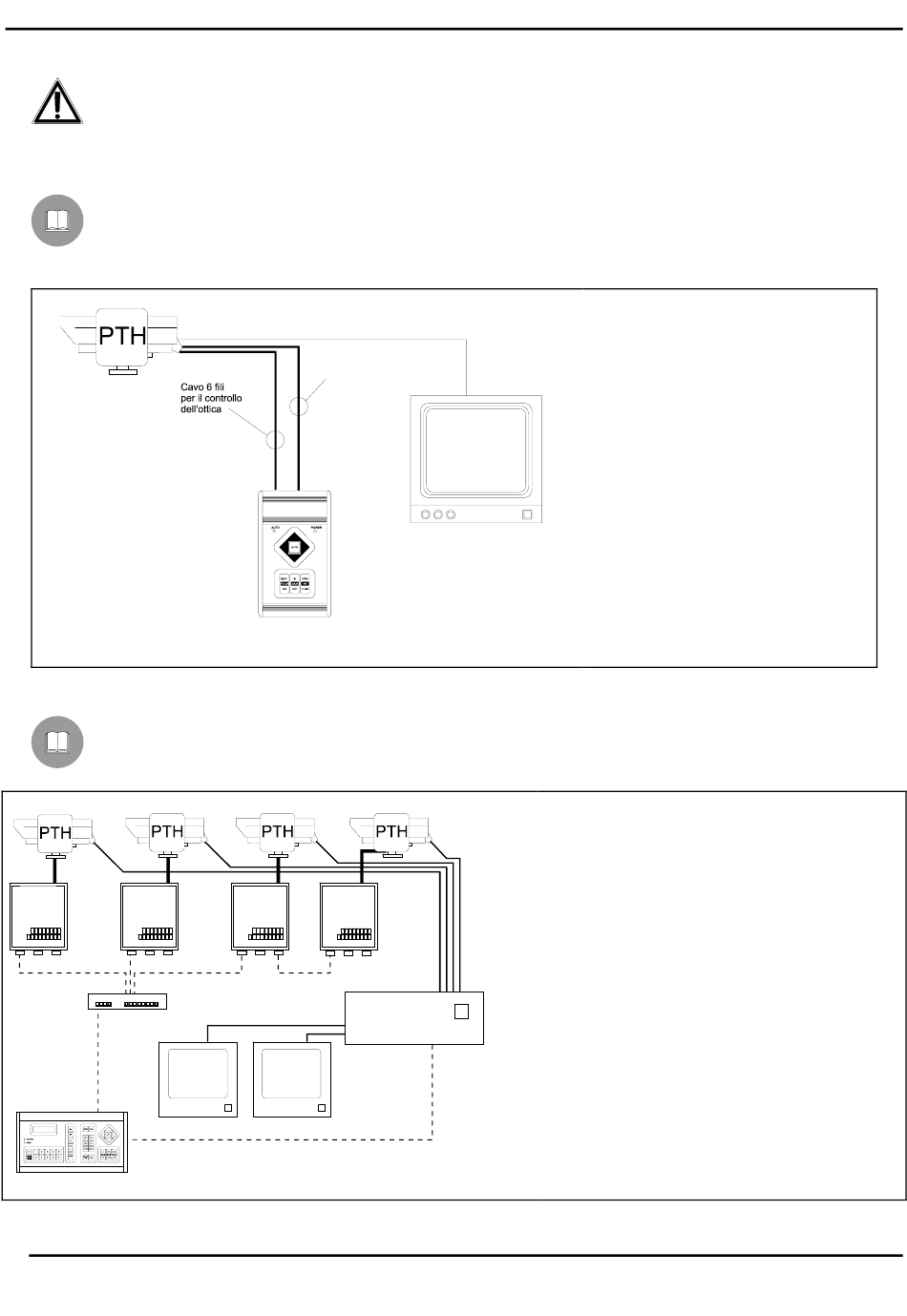

Esempio di installazione

Impianto controllato da un operatore con un monitor: l'operatore controlla un brandeggio e le funzioni di
FUOCO (FOCUS), ZOOM, DIAFRAMMA (IRIS) della telecamera:
Esempio di installazione
Un operatore con più monitor, con controllo di una serie di brandeggi in configurazione mista (a stella e in cascata)
DTRX3
DTRX3
DCS2
Cavo 7 fili
per il controllo del
brandeggio
CBZ220/CBZ24
DTRX3
DTRX3
DCMX
SW164OSM
Pag. 6
MATERIALE IMPIEGATO
Tastiera di controllo:
• 1 tastiera di controllo
CBZ220/CBZ24
Gestione del video:
• 1 monitor
Gestione della telemetria:
• 1 brandeggio PTH910 / PTH911
• 1 ottica motorizzata
MATERIALE IMPIEGATO
Tastiera di controllo:
• 1 tastiera di controllo DCS2
Gestione del video:
• 1 commutatore video SW164OSM
• 2 monitor
• 4 telecamere
Gestione della telemetria:
• 1controllore di comunicazioni DCMX
• 4 ricevitori DTRX3
• 4 brandeggi PTH910 / PTH911
PTH910 / PTH911 3201
