TEST DU SYSTÈME DE DRAINAGE
• Après l'installation électrique, veuillez effectuer un test pour le système de drainage.
• Pendant l'essai, vérifiez si le débit d'eau traverse correctement le tuyau et observez attentivement le
joint pour voir s'il fuit ou non. Si l'unité est installée dans une maison nouvellement construite, il est
suggéré de faire ce test avant la finition du plafond.

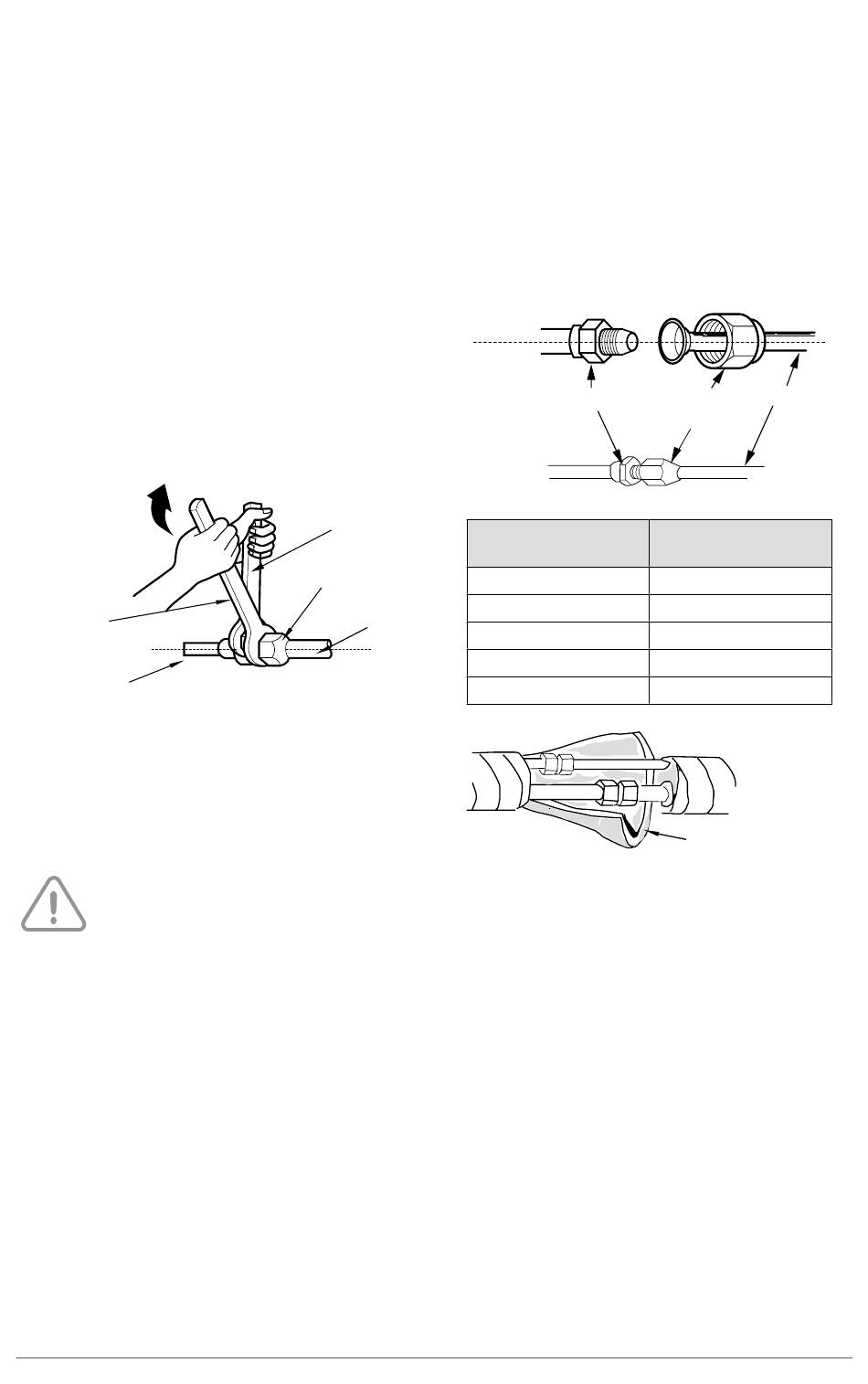

TUYAUTERIE
• Alignez l'union du tuyau avec l'orifice évasé
correspondant.
• Vissez l'écrou de raccordement à la main.
• Serrez l'écrou de raccordement à l'aide de la clé pour
contre-écrou et de la clé dynamométrique et appli-
quez la force de torsion selon le tableau ci-après.
clé dynamométrique
tuyau intérieur
• Recouvrez la partie exposée du tuyau de réfrigérant
et les joints avec un tube isolant, puis solidifiez le
tout avec du ruban.
ATTENTION
• Pendant le raccordement de l'unité intérieure et du tuyau de réfrigérant, ne tirez jamais les joints de
l'unité intérieure par la force; sinon, le tuyau capillaire ou d'autres tuyaux pourraient se fissurer, ce qui
entraînerait des fuites.
• Le tuyau de réfrigérant doit être supporté par des supports. Ne laissez pas l'appareil supporter le poids
des tuyaux.
• Si le diamètre du tuyau de l'unité extérieure ne correspond pas à la taille de raccordement de la tuyau-
terie de l'unité intérieure, le diamètre de l'unité intérieure doit être utilisé. Dans de tels cas, installer
l'adaptateur fourni avec l'unité intérieure.
•
Le degré de pliage du tuyau ne peut pas être trop petit; sinon il va se fissurer.
• Utilisez une cintreuse pour cintrer le tuyau.
16
clé ouverte
écrou de raccordement
tuyau
union de tyau
Diamètre de
l'écrou hexagonal
Φ 6
Φ 9.52
Φ 12
Φ 16
Φ 19
tuyau
écrou de
raccordement
Torsion
(N-m)
15~20
30~40
45~55
60~65
70~75
tube isolant
