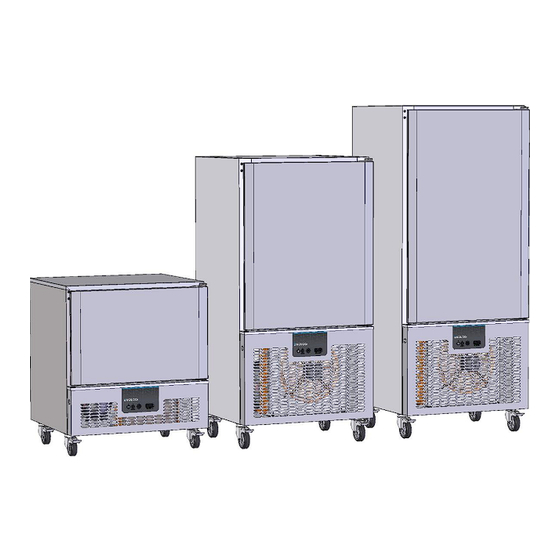

- Page 1 CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 N O T I C E I N S TA L L AT I O N CELLULES DE REFROIDISSEMENT ET DE CONGELATION RAPIDE ED 15-6 ED 25-6 ED 45-12 ED 60-12 ED 75-17 ED 90-17 FORM049C1/3...
-
Page 2: Recommandations Importantes
RECOMMANDATIONS IMPORTANTES L'installation doit être confiée à du personnel agréé par le vendeur et en conformité avec les normes et réglementations. Lors de la mise en place, s'assurer que la circulation et le volume d'air sont suffisants pour permettre le refroidissement normal du condenseur et du compresseur. -
Page 3: Table Des Matières
CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 SOMMAIRE CELLULES DE REFROIDISSEMENT ET DE CONGELATION RAPIDE ED 15-6 ED 25-6 ED 45-12 ED 60-12 ED 75-17 ED 90-17 1. Caractéristiques techniques 1.1 Cellules ED 15-6 et ED 25-6 1.2 Cellules ED 45-12 et ED 60-12 1.3 Cellules ED 75-17 et ED 90-17 2. -
Page 4: Caractéristiques Techniques 1.1 Cellules Ed 15-6 Et Ed
CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 1. CARACTERISTIQUES TECHNIQUES 1.1 Cellules ED 15-6 et ED 25-6 Dimensions (mm) Hauteur Largeur Profond Extérieures Intérieures Poids (Kg) ED15-6 ED25-6 Brut Electricité Tension 1~230V Fréquence 50 Hz Protection AM 4 Puissance maxi... -
Page 5: Cellules Ed 45-12 Et Ed
CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 1.2 Cellules ED 45-12 et ED 60-12 Dimensions (mm) Hauteur Largeur Profond Extérieures 1536 Intérieures Poids (Kg) ED45-12 ED60-12 Brut Electricité Tension 1~230V Fréquence 50 Hz Protection AM 8 Puissance maxi 1600 W 1800 W Frigorifique Puis.frigo. -
Page 6: Cellules Ed 75-17 Et Ed
CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 1.3 Cellules ED 75-17 et ED 90-17 Dimensions (mm) Hauteur Largeur Profond Extérieures 1811 Intérieures 1075 Poids (Kg) ED75-17 ED90-17 Brut Electricité Tension 1~230V 400V 3N~ Fréquence 50 Hz Protection AM 10 Puissance maxi 2500 W 4300 W Frigorifique... -
Page 7: Efficacités Énergétiques
CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 2. EFFICACITES ENERGETIQUES ED 15-6 404 Modèle: R404A Réfrigérant: 3922 G.W.P. : Réfrigération Congélation Groupe logé Type: 0,30 Masse (Kg) : Capacité : Température début de cycle : Température fin de cycle : min. - Page 8 CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 ED 25-6 404 Modèle: R404A Réfrigérant: 3922 G.W.P. : Réfrigération Congélation Groupe logé Type: 0,45 Masse (Kg) : Capacité : Température début de cycle : Température fin de cycle : min. Temps du cycle : 0,037 0,070 kWh / kg...
- Page 9 CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 ED 45-12 404 Modèle: R404A Réfrigérant: 3922 G.W.P. : Réfrigération Congélation Groupe logé Type: 1,40 Masse (Kg) : Capacité : Température début de cycle : Température fin de cycle : min. Temps du cycle : 0,029 0,065 kWh / kg...
- Page 10 CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 ED 60-12 404 Modèle: R404A Réfrigérant: 3922 G.W.P. : Réfrigération Congélation Groupe logé Type: 1,40 Masse (Kg) : Capacité : Température début de cycle : Température fin de cycle : min. Temps du cycle : 0,028 0,045 kWh / kg...
- Page 11 CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 ED 75-17 404 Modèle: R404A Réfrigérant: 3922 G.W.P. : Réfrigération Congélation Groupe logé Type: 1,80 Masse (Kg) : Capacité : Température début de cycle : Température fin de cycle : min. Temps du cycle : 0,021 0,059 kWh / kg...
- Page 12 CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 ED 90-17 Modèle: R404A Réfrigérant: 3922 G.W.P. : Réfrigération Congélation Groupe logé Type: 3,50 Masse (Kg) : Capacité : Température début de cycle : Température fin de cycle : min. Temps du cycle : 0,036 0,068 kWh / kg...
-
Page 13: Plaque Signalétique
CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 3. PLAQUE SIGNALETIQUE La plaque signalétique se trouve apposée en bas à droite de l'appareil. Pour toute correspondance relative à votre matériel, rappeler toujours : - Le code de l'appareil (Type) - Le numéro de série (Serial No) - La date (Date) Les principales caractéristiques sont reportées sur une étiquette apposée sur le coté... -
Page 14: Raccordements
CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 Soulever la cellule pour la dégager de sa palette bois et la mettre en place Mettre en place le tiroir à eaux. 4.3.2 IMPLANTATION Lors du choix de l'emplacement, s'assurer que la circulation d'air autour de l'appareil soit suffisante pour permettre un refroidissement correct du condenseur et du compresseur. -
Page 15: Montage Kits
CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 4.5 MONTAGE KITS 4.5.1 KIT PRISE HACCP 1°) Remplacer la sonde 1 point montée en standard, par la sonde 2 points fournie avec le kit, en raccordant : . les 2 câbles blancs en lieu et place des câbles blanc et rouge de la sonde 1 point standard (bornes 31 &... -
Page 16: Inversion De La Porte
CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 4.6 INVERSION DE LA PORTE Vis Pivot Vis support pivot Support Pivot Pivot Pour l’inversion de la porte. 1) Démonter le tableau de commande (voir § 3.1.2, page 8) 2) Retirer l’écrou de porte. 3) Dévisser la vis pivot 4) Démonter le support pivot pour le fixer sur le côté... -
Page 17: Mise En Service
CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 5. MISE EN SERVICE 5.1 EXIGENCES GENERALES Aucune exigence particulière n'est demandée si ce n'est de vérifier qu'aucun corps étranger n'obstrue les ventilateurs d'évaporateur et de condenseur. Mettre en place les glissières sur les crémaillères (voir notice d'utilisation) 5.2 PRESENTATION CLAVIER TABLEAU DE COMMANDE Touche 3 Touche 2... - Page 18 CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 5.3.3 TABLEAU DES PARAMETRES Description Notes Echelle température 1=°C, 2=°F Calibration sonde d'ambiance °K Activation sonde à piquer 0=NO, 1=YES Calibration sonde à piquer °K T2=1 Action Entrée Digitale 1 0=NON, 1=DOOR Polarité Entrée Digitale 1 DI1 = 1 0=NO, 1=NF Action Entrée Digitale 2...
-
Page 19: Alarmes Et Defauts
CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 setpoint sonde ambiante pour Setpoint conservation réfrigération °C conservation 0=NO, 1=YES Activation séléction fonction cycle Soft chill SCE=1 setpoint sonde ambiante pendant Setpoint Soft chill sonde ambience °C cycle réfrig. 0=NO, 1=YES Activation séléction cycle congélation setpoint sonde ambiante pour Setpoint conservation congélation °C... -
Page 20: Schémas Électriques
CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 6. SCHEMAS ELECTRIQUES 6.1 MODELES ED 15-6, ED 25-6, ED 45-12et ED 60-12 SdA : Sonde d'ambiance SdP : Sonde à Piquer Noir Cp : Compresseur Bleu Vc : Ventilateur condenseur Ve : Ventilateur évaporateur Marron Cd : Condensateur ventilateur évaporateur Rev : Résistance de réévaporation électrique... - Page 21 CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 6.2 MODELE ED 75-17 SdA : Sonde d'ambiance SdP : Sonde à Piquer Noir Cp : Compresseur Vc : Ventilateur condenseur Bleu Ve : Ventilateur évaporateur Marron Cd : Condensateur ventilateur évaporateur HP : Pressostat Noir Rc : Résistance de carter KMG : Contacteur de groupe...
- Page 22 CELLULES A GRILLES NOTICE INSTALLATION n° 6CF648146NI–1117 6.3 MODELE ED 90-17 SdA : Sonde d'ambiance SdP : Sonde à Piquer Cp : Compresseur Noir Vc : Ventilateur condenseur Bleu Ve : Ventilateur évaporateur Marron Cd : Condensateur ventilateur évaporateur HP : Pressostat Rc : Résistance de carter Noir KMG : Contacteur de groupe...
