Installation Du Dissipateur De Chaleur; Retrait Du Haut-Parleur - Dell Latitude 12 Rugged Extreme 7204 Manuel Du Propriétaire

a. la batterie
b. le capot inférieur
3. Pour retirer le dissipateur de chaleur :

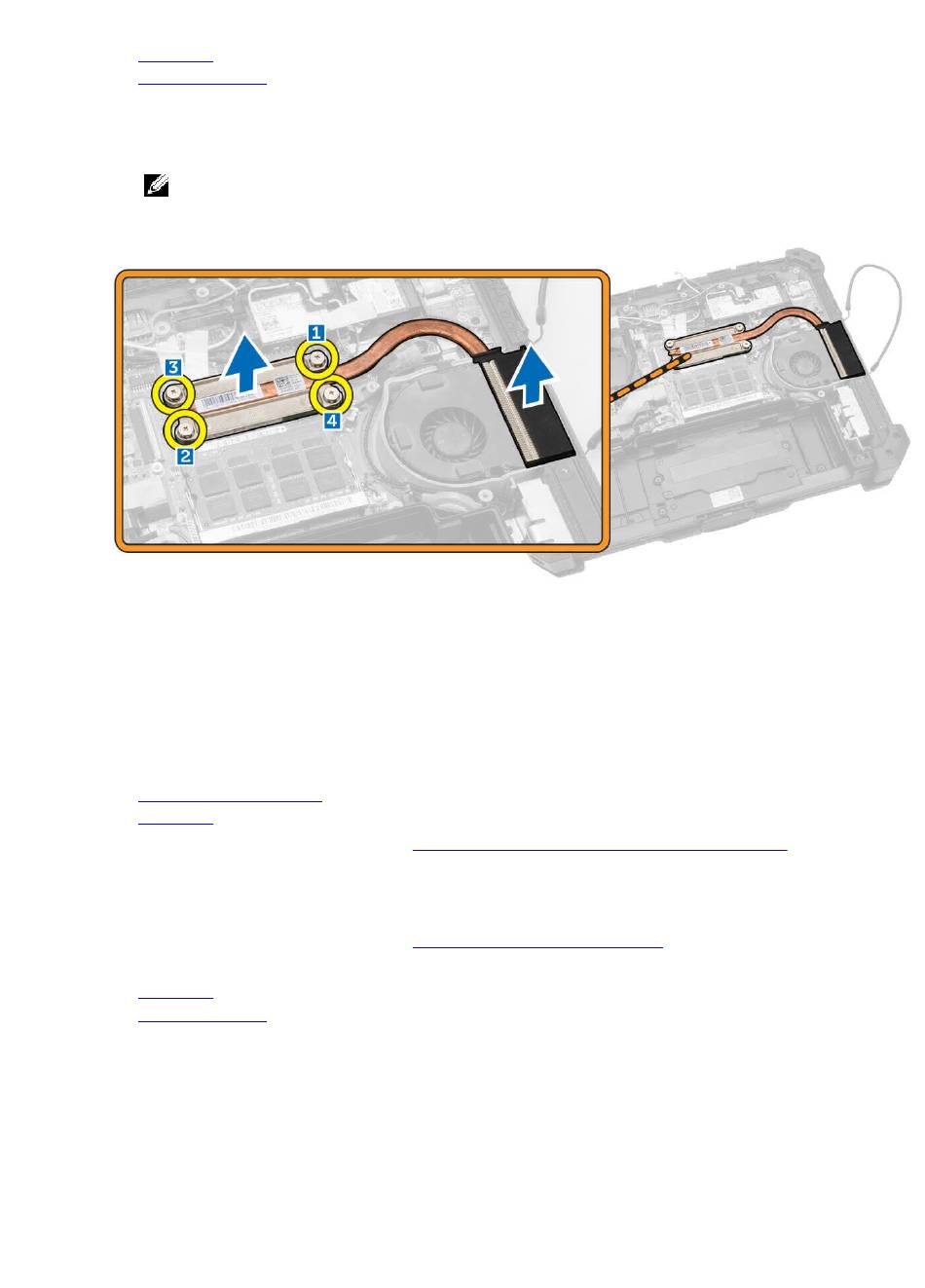

a. Desserrez les vis qui fixent le dissipateur de chaleur à la carte système dans l'ordre indiqué [1, 2, 3,
4].
REMARQUE : Les vis sont conservées par le dissipateur de chaleur et ne doivent pas être
complètement retirées
b. Soulevez le dissipateur de chaleur pour le retirer du châssis de l'ordinateur.

Installation du dissipateur de chaleur

1. Nettoyez l'ancienne graisse thermique et réappliquez la graisse à la base du dissipateur de chaleur.
2. Placez le dissipateur de chaleur dans son emplacement sur la carte système.
3. Serrez les vis dans l'ordre numérique représenté sur le support pour fixer le dissipateur de chaleur sur
la carte système.
4. Installez :
a. le dissipateur de chaleur
b. la batterie
5. Appliquez les procédures décrites dans

Retrait du haut-parleur

1. Appliquez les procédures décrites dans
2. Retirez :
a. la batterie
b. le capot inférieur
3. Pour retirer le haut-parleur :
a. Déconnectez le câble des haut-parleurs de la carte système [1].
b. Retirez les vis qui fixent le module du haut-parleur au châssis de l'ordinateur [2].
c. Soulevez le module du haut-parleur et retirez-le du châssis de l'ordinateur [3].
18
Après une intervention à l'intérieur de
Avant d'intervenir sur l'ordinateur.
l'ordinateur.
