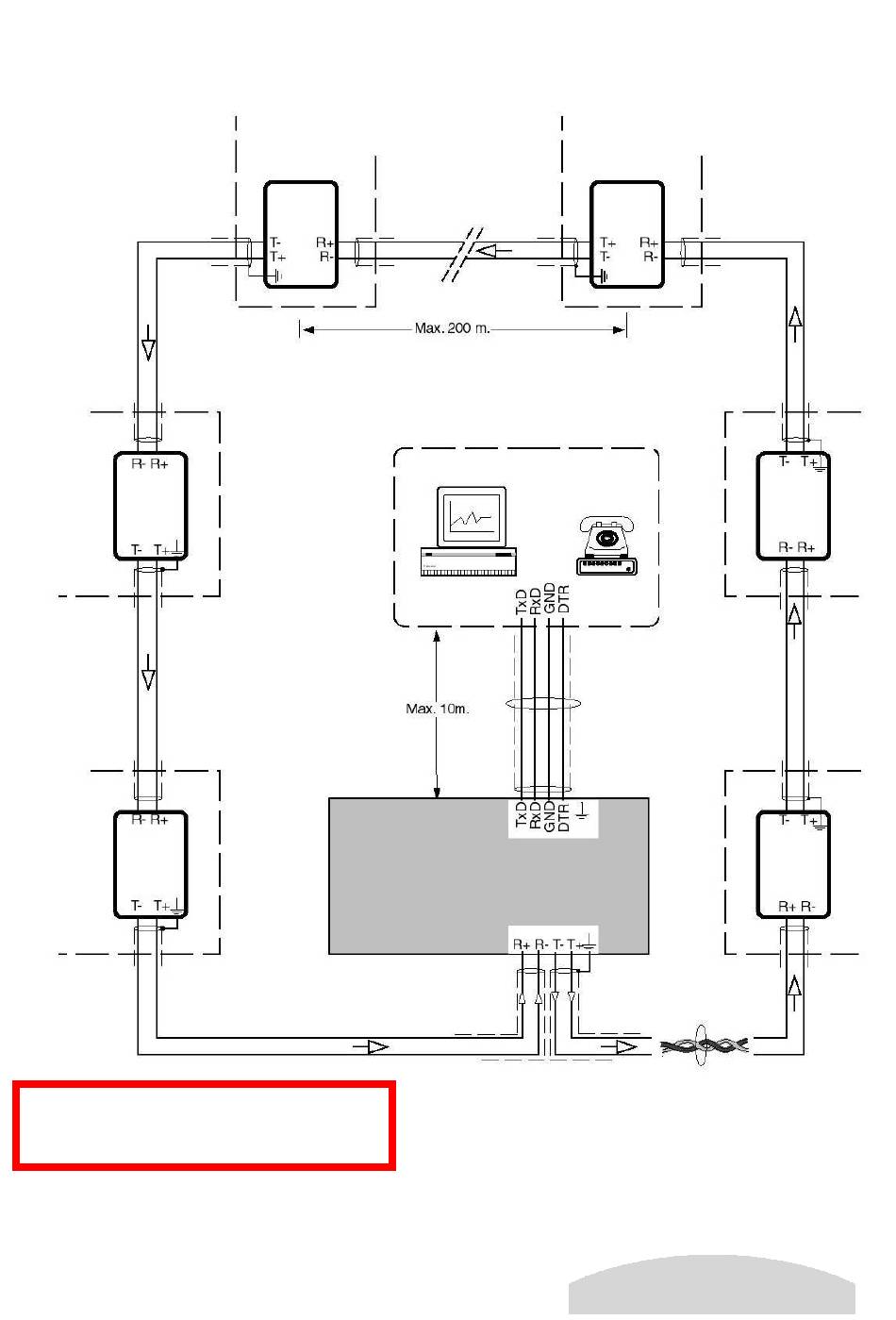

PLAN DE BRANCHEMENT DE LA COMMUNICATION

ordinateur
Fancom
Fancom
ordinateur
régulateur
REMARQUE
L'extrémité du blindage du câble, c.à.d. l'extrémité où
l'alimentation est avant la boucle, doit être mise à la
terre.
Brancher chaque appareil de Fancom suivant les normes en vigueur.
(CENTRALISATION)
ordinateur
Fancom
Interface PCLoop Interface PCLoop Interface PCLoop Interface PCLoop
ordinateur
Fancom
PC ou modem
4×0,5mm
blindé
ordinateur
Fancom
Fancom
ordinateur
régulateur
2× 0,8mm
blindé
pair torsadé
