5
CARACTÉRISTIQUES TECHNIQUES
Les valeurs suivantes sont indiquées sur la plaque signalétique :
• Température ambiante et du fluide, tension
%), type de courant, pression
En cas d'utilisation en association avec une vanne de retour dans un montage
1)
en série électrique, la valeur de tension sur la plaque signalétique est égale à la
moitié de la tension de réseau.
Matériaux
Boîtier :
DN 6, DN 13 : Laiton
DN 20 : Acier inoxydable
Joint de siège :
PTFE (E)
Joint du boîtier :
FKM (F)
Enveloppe de la bobine :
Epoxid
Fluides
Fiouls DIN 51603 parties 1-6 avec une viscosité 1,6 ... 76 cST (autres
fluides après accord de la filiale de distribution Bürkert)
Mode de fonctionnement vanne 2/2 voies
A (NC)
Type de protection IP65 selon EN 60529 avec fiche de l'appareil auto-
risée selon DIN 175301-803
1)
(Tolérance ±10
A
P
français
5.1
Plaque signalétique
5.1.1 Plaque signalétique standard
Matériau du boîtier
Matériau du joint
Diamètre nominal
Fonction
Type
5406
G 1/4 P N 1 - 30 bar IP65
110-120V 50Hz
00YYYYYYY
XXXXXXX
N° d'identification
Numéro d'article client (en
Tension, fréquence, puissance
Filetage de raccordement, pression
nominale, type de protection

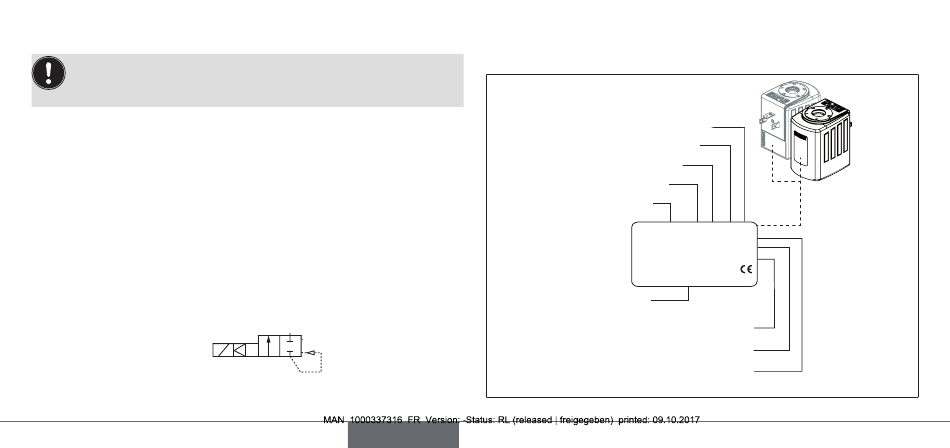

Fig. 1 :
Emplacement et description de la plaque signalétique
NC 6,0 EF MS
20W
W1X LU
option)
27
