E254FR_03.DOC
5.1
Changement de burin
En cas d'usure du burin, il est nécessaire de l'affûter ou bien de le
remplacer.
36
9
9
Burin
36 Vis de serrage
43 Plaque d'usure
Changement d'outil
1. Desserrez la vis de serrage (36).
2. Tournez la console (52) de 45°.
3. Démontez la console (52) en la tirant vers le bas.
4.
Retirez le burin (9) en le faisant tourner.
5. Contrôlez la plaque d'usure (43).
6. Graissez légèrement la pièce carrée du burin et de l'alésage
de la console en appliquant de la graisse de type "S1" (n° de
commande 121486).
7. Montez le burin en le tournant.
8. Alignez le burin à 45°.
9. Montez la console.
10. Contrôlez la profondeur de pénétration du burin.
F
F
43
52
52 Console
F
Graisse "S1"
(n° de commande 121486)

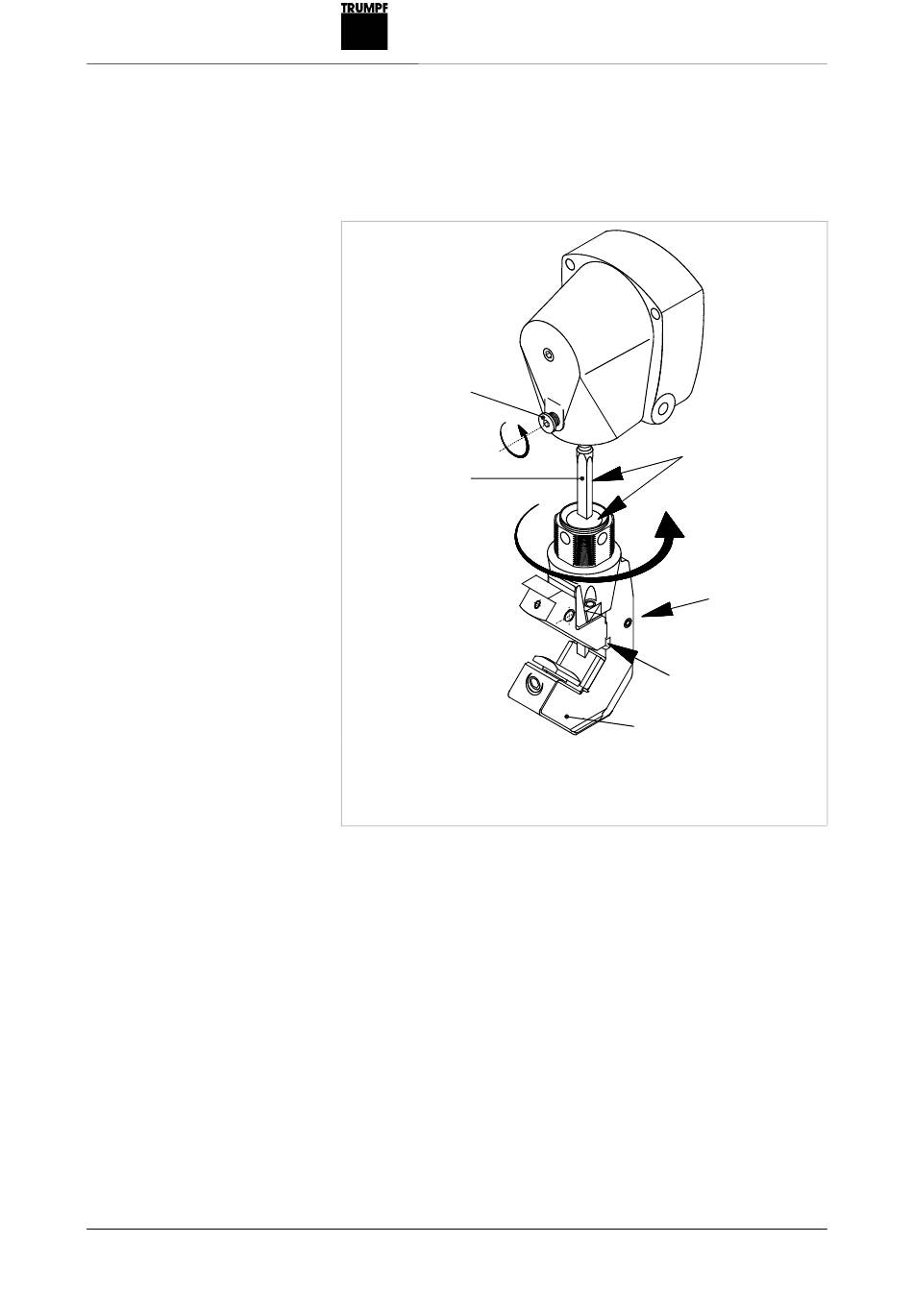

Fig. 10981
Maintenance
17
