Montage
5.5 Montage des composants électriques

Remarque !
La commande électrique est fournie avec le CLS-H 1050/1350/1650.
Brancher les composants fournis suivant le schéma de câblage qui les accompagne. Le
câble fourni doit être ce faisant rallongé suivant besoin.

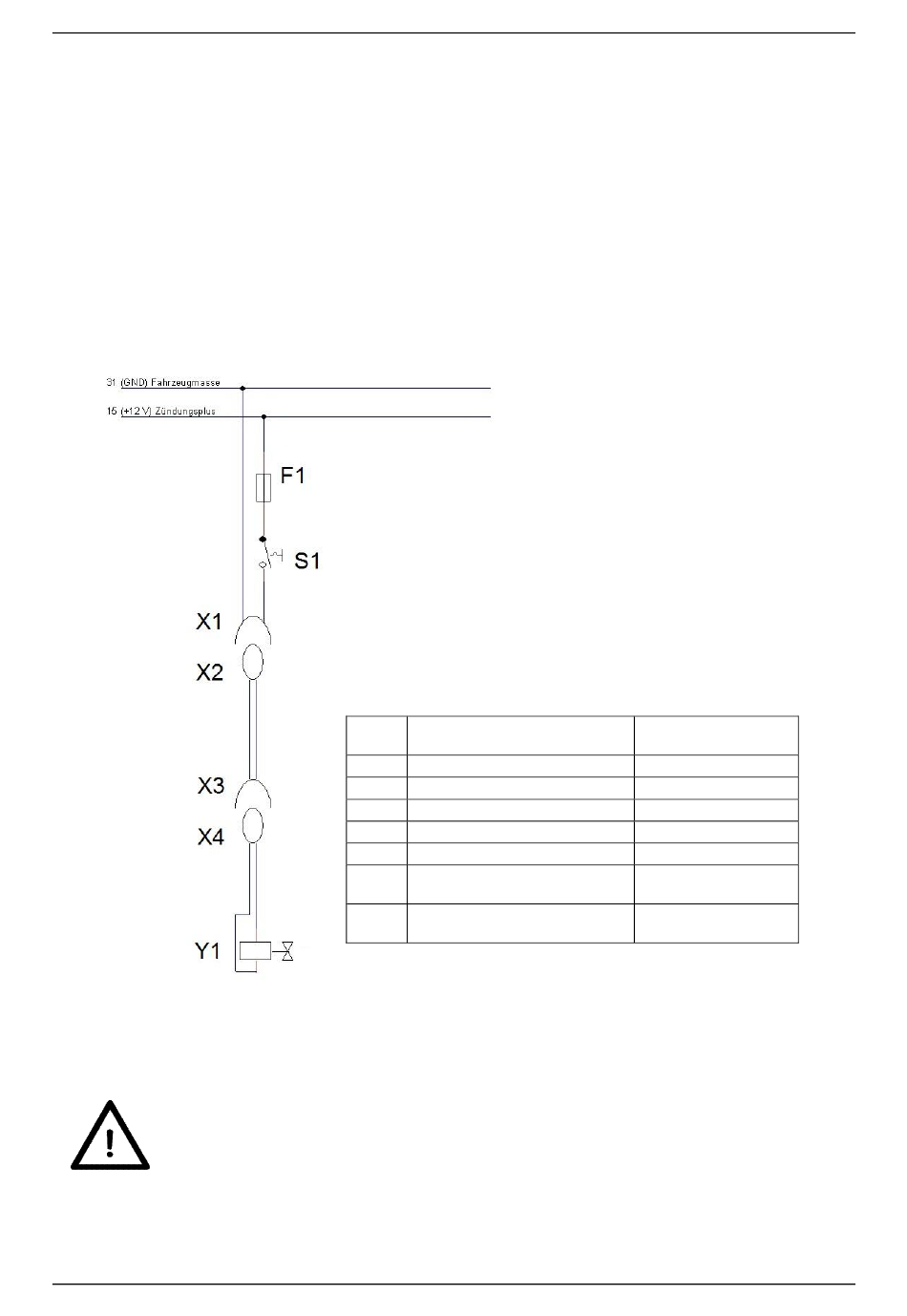

Figure 18: Schéma électrique du vidage par le haut
Attention !
Brancher la ligne d'amenée de tension à la borne positive d'allumage exclu-

sivement, jamais sur la tension permanente. Ceci est obligatoire afin qu'il
soit certain que la bobine d'électro-aimant de la vanne de commutation soit
hors circuit quand le tracteur est arrêté.
Page 18
Rep. Description
F1 Fusible 10 A
S1 Commutateur
X1 Prise électrique
X2 Fiche
Connecteur pour la vanne de
X3 commutation
Connecteur femelle sur la
X4 vanne de commutation
Numéro de pièce
de rechange
09 000 031
09 000 019
09 000 004
09 000 095
09 000 052
-
