3 P
ROTOCOLE DE TRANSMISSION
Le programme « Base Program » (v. par. 2.2) permet d'envoyer au tableau des commandes. Le
port série (valeurs par défaut : 9600 bauds, 8 bits, No parity, 1 stop bit) ou un socket TCP/IP par
Ethernet ou Wi-Fi (par défaut, le port Ethernet utilise l'adresse IP 192.168.0.123 et le port 21967
tandis que la carte Wi-Fi utilise l'adresse IP 192.168.0.124 et le port 21968) permettent également
le transfert.
Tous les tableaux de la série MicroLED utilisent les mêmes protocoles de la gamme MicroPIX et
plus précisément le protocole d'origine des produits MicroTAB ou celui plus spécifique des
MicroGRAPH.
Grâce au Protocole texte (ALPHA) (conservé par souci de compatibilité avec les vieux tableaux à «
caractères » et pour tous les dispositifs exploitant ce protocole), le placement des éléments est
assuré par LIGNE et par COLONNE. La ligne est ainsi désignée par un caractère (de « A » à « Q », «
» espace = toutes) et la colonne par un chiffre entier compris entre 0 et 99.
Par convention dans les tableaux graphiques et à LED, une colonne correspond au nombre de
points (pixels ou LED) qui composent le caractère Espace « » (ASCII 32, HEX 20h) pour la police
définie sur le tableau. Par exemple, une colonne des tableaux à LED associée à la police «medium
proportional» équivaut à 10 LED.
La police utilisée pour afficher les données est définie à l'aide du menu du tableau.

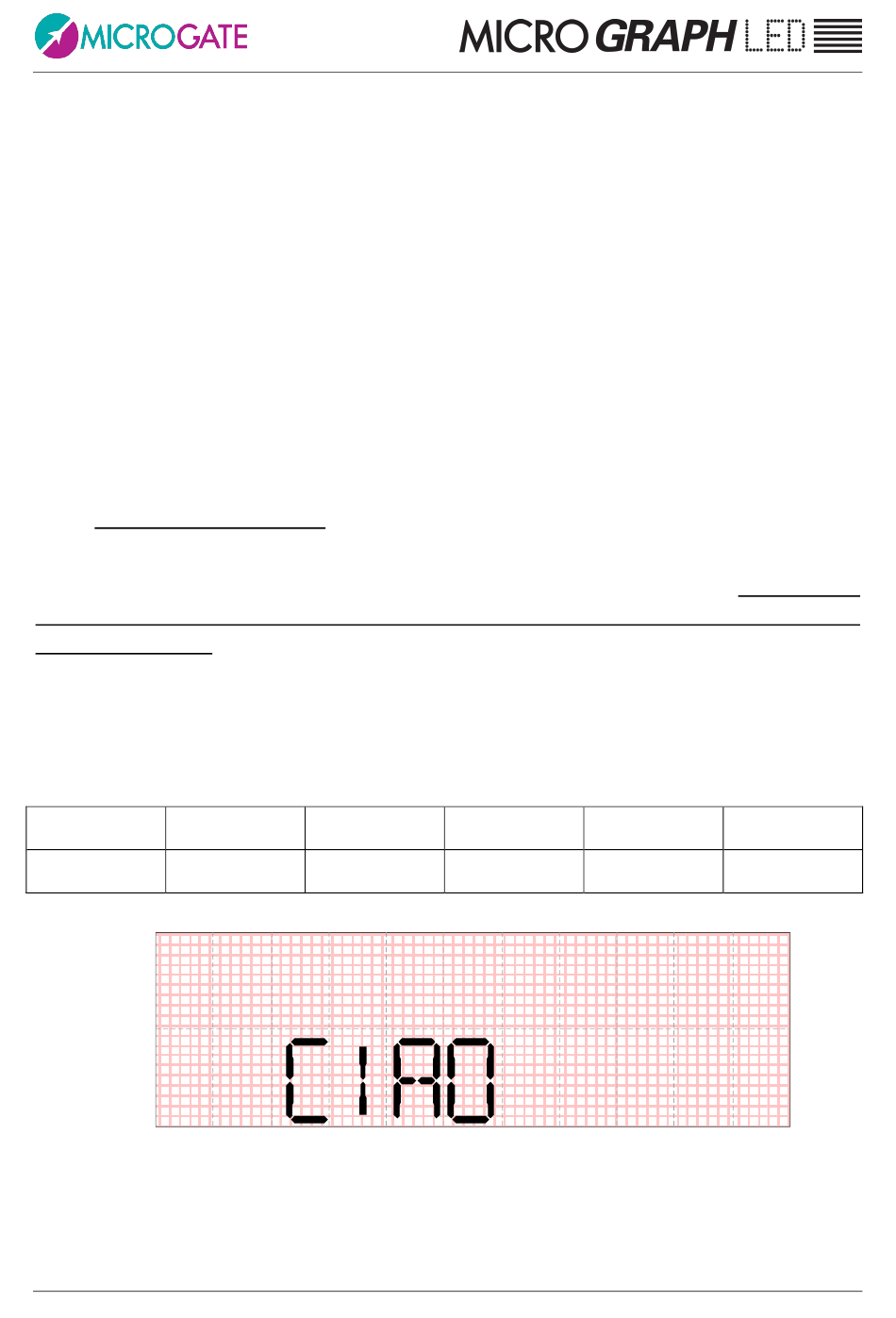

Dans l'exemple ci-dessous, le texte « CIAO », affiché dans la police Medium, se trouve sur la ligne
B, colonne 2 (la première colonne correspond à la valeur 0). La commande sera donc la suivante :
Start Frame
Ligne
ESC
B
Col0
Row A
Row B
Illustration 31 - Exemple de positionnement du texte à l'aide du protocole ALPHA
Il est clair qu'avec ce protocole, le positionnement des éléments connaît certaines restrictions (par
ex. : il n'est pas possible d'écrire au centre du tableau).
Microgate
Commande
'S'
Col1 Col2
...
MicroGraph LED Guide de l'utilisateur
Colonne
Données
02
« CIAO »
End Frame
ETX + Chk
Pag. 54 sur 88
