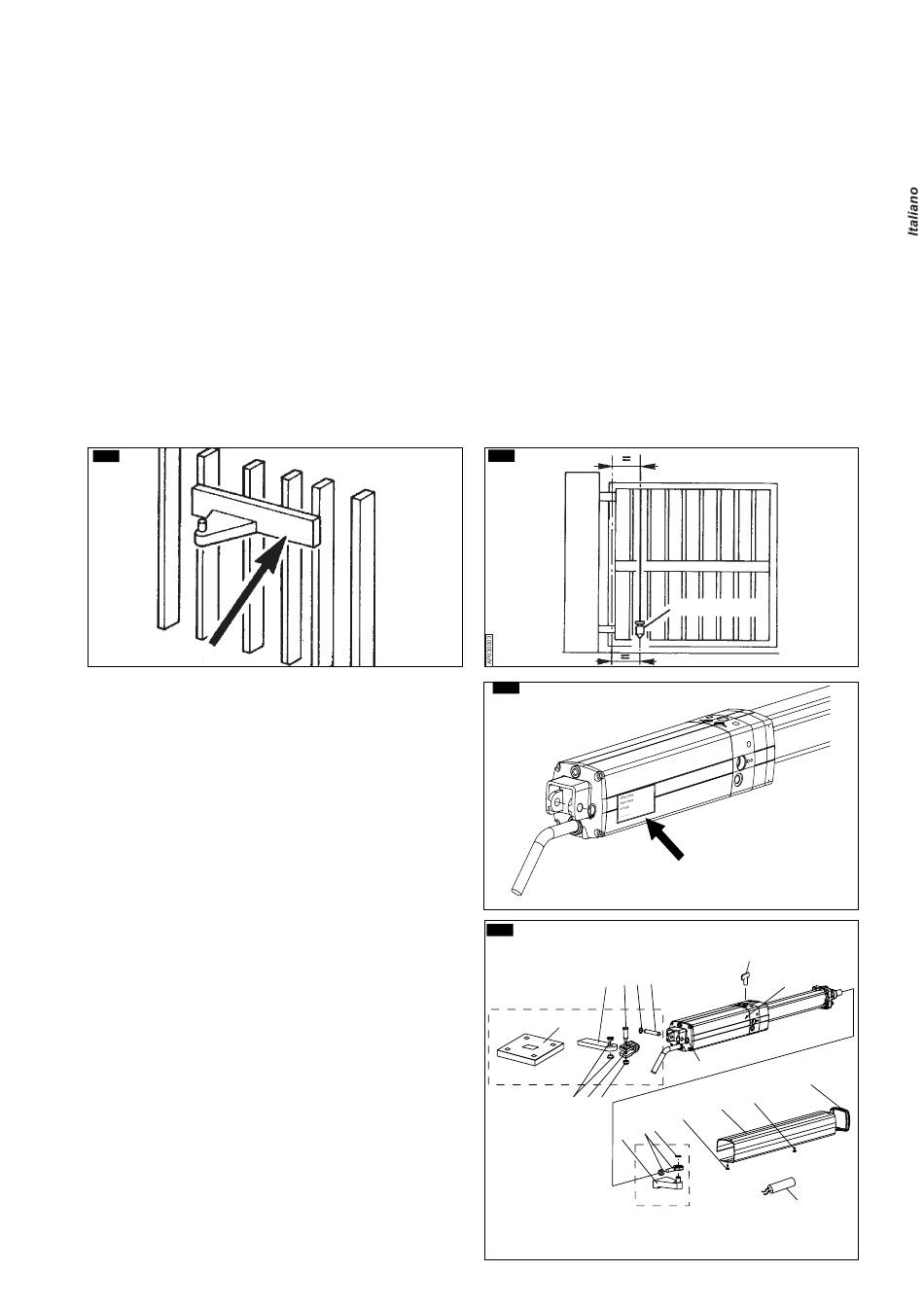

3. CONTROLLI E OPERAZIONI PRELIMINARI ALL'INSTALLAZIONE
DELL'ATTUATORE
3.0 CONTROLLI SUL CANCELLO
• Prima di procedere al montaggio è necessario eseguire un completo controllo delle ante verifi cando che le stesse
siano in buone condizioni e non presentino rotture o danneggiamenti.
• Controllare che il movimento delle ante sia uniforme e le relative cerniere siano esenti da giochi ed attriti.
Diversamente occorre riparare le cerniere in modo che le ante si possano movimentare a mano con facilità oppure,
nella peggiore delle ipotesi, sostituirle.
• Verifi care che le ante siano a piombo (perfettamente ferme in qualsiasi punto della rotazione) (B1B); controllare,
ad ante completamente chiuse, che queste combacino uniformemente per tutta la loro altezza.
• Verifi care con un dinamometro che lo sforzo, misurato in punta d'anta, di apertura e chiusura delle ante non
superi i 15 Kg. (147 N).
Prima di defi nire il posizionamento in pianta degli attacchi occorre:
• Scegliere il punto più idoneo, sull'anta, per posizionare in altezza l'attacco anteriore dell'attuatore. Nei limiti
del possibile posizionarsi a metà dell'altezza dell'anta. Di norma il punto ideale è sempre la zona più robusta e
meno soggetta a fl essione dell'anta. Se non è presente sul cancello un fascione di profi lato facente parte della
struttura, occorre saldare nella zona di posizionamento attacco anteriore un adeguato supporto dello stesso per
distribuire il carico su una zona ampia (B1A).
• Verifi care se il punto prescelto necessita di rinforzi o qualsiasi altra operazione di irrobustimento. Lo stesso
controllo va effettuato sui pilastri di sostegno delle ante.
B1A
3.1 VERIFICA COMPONENTI ATTUATORE
Verifi care che la sigla del modello riportata sulla scatola
da imballo
dell'attuatore corrisponda a quella
targhetta dell'attuatore stesso (B3).
Controllare inoltre, prima di iniziare il montaggio, che
l'imballo contenga tutti i componenti di seguito elencati
(B4) e che gli stessi non siano danneggiati.
1 - Attuatore
2 - Carter protezione stelo
3 - Coperchio carter protezione stelo
4 - Attacco posteriore
5 - Boccole
6 - Forcella
7 - Perno posteriore
8 - Dado autobloccante
9 - Perno forcella
10 - Seeger
11 - Attacco anteriore
12 - Snodo sferico con dado
13 - Seeger
14 - Condensatore
15 - Vite autofi lettante
16 - Chiave sblocco
17 - Piastra per attacco posteriore
A - Gruppo attacco anteriore completo
B - Gruppo attacco posteriore completo
B1B
B3
riportata sulla
B4
B
- 5 -
Operazioni preliminari
FILO A PIOMBO
7 10 9
4
17
10
5
8
6
2
15
13
12
11
A
16
1
3
15
14
