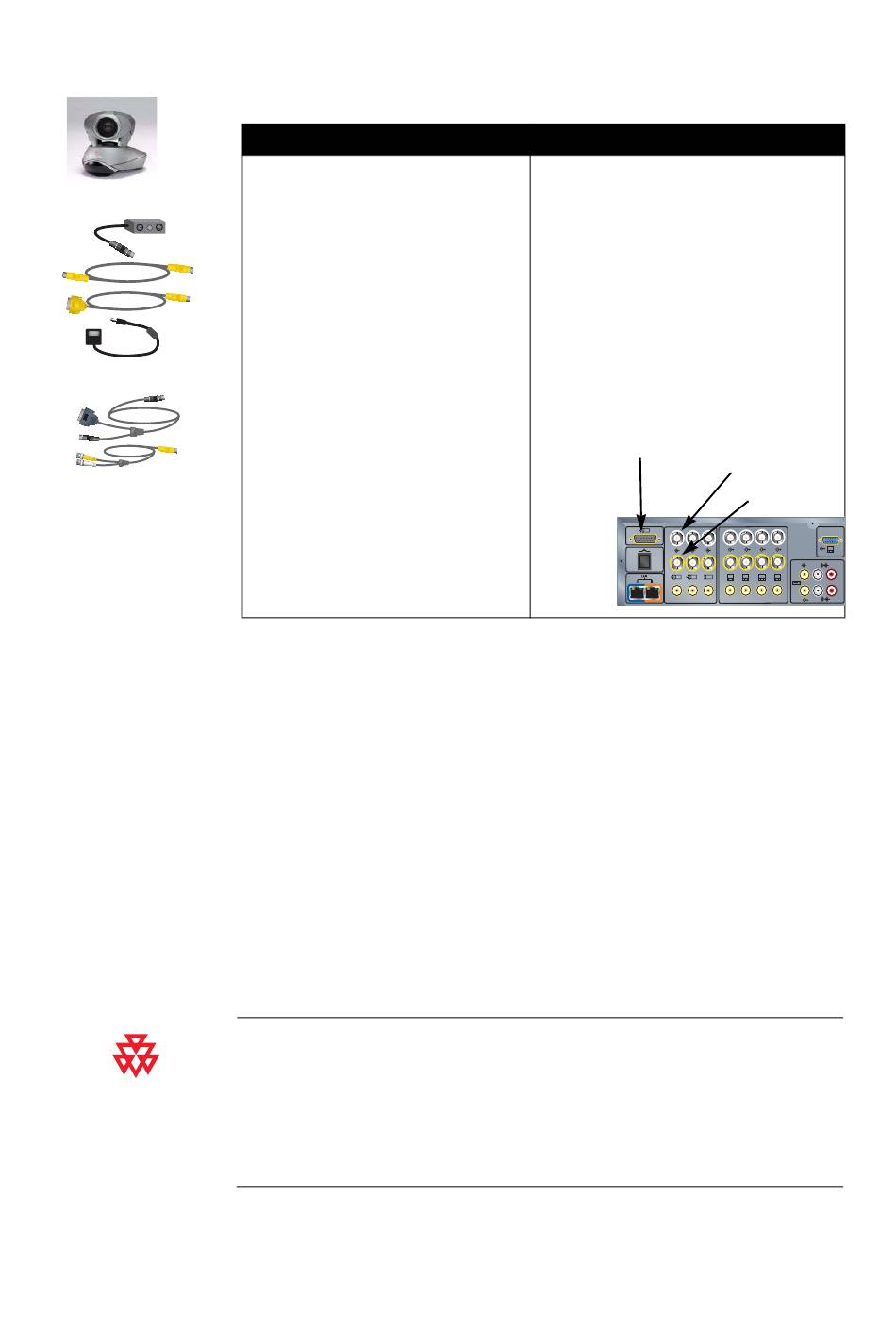

Pour connecter la PowerCam de Polycom au VS4000 :
VS4000 d'origine :
1. Connectez le câble de branchement
à la PowerCam.
2. Branchez le câble S-Vidéo au
connecteur S-Vidéo de la caméra 1
du système et au connecteur
4 broches, mini-DIN situé sur le
côté droit du bloc de connexion
du câble de branchement.
3. Branchez le câble VISCA au
connecteur de contrôle de la
caméra DB-9 du système et au
connecteur 8 broches, mini-DIN
du câble de branchement.
4. Assurez-vous que la caméra
est hors tension.
5. Branchez le bloc d'alimentation
de la caméra au connecteur
central du bloc de connexion
du câble de branchement et au
cordon d'alimentation approprié.
6. Branchez le cordon d'alimentation
à une prise de courant.
Pour connecter d'autres types de caméras principales
au VS4000 d'origine :
1.
Branchez un câble S-Vidéo au connecteur S-Vidéo de la caméra et
au connecteur de Caméra 1 sur le système.
2.
Branchez un câble de contrôle de la caméra (8 broches, mini-DIN à DB-9)
au connecteur d'entrée VISCA de la caméra et au connecteur de contrôle
de caméra 1 sur le panneau arrière du système.
3.
Branchez le cordon ou le bloc d'alimentation de la caméra sur une prise
de courant.
Si vous voulez brancher une caméra supplémentaire à votre système, une caméra
de documents par exemple, reportez-vous à la section
ou autres caméras
à la page 2-16.
Si vous installez un système VS4000 d'origine hors de portée de la télécommande
(par exemple, dans une salle d'équipement séparée), vous devez connecter un capteur
infrarouge externe et le placer dans la salle de conférence. Pour commander un capteur
infrarouge externe, contactez votre revendeur Polycom.
Le système VS4000 amélioré utilise le capteur infrarouge intégré de la PowerCam
de Polycom, et ne nécessite pas de capteur infrarouge externe.
VS4000 amélioré :
1. Branchez l'extrémité simple du câble
de vidéo et de contrôle à la PowerCam.
2. Branchez le connecteur du câble S-Vidéo
à un adaptateur S-Vidéo/BNC, puis
branchez le connecteur BNC jaune
de l'adaptateur au connecteur C de la
caméra 1, et enfin le connecteur blanc
au connecteur Y de la caméra 1 sur le
panneau arrière du système VS4000.
3. Branchez le connecteur DB-15 jaune
du câble de la caméra au connecteur
de contrôle de caméra 1 sur le panneau
arrière du système.
Contrôle de la caméra
1
Y
C
1
4
2
Caméra de documents
www.polycom.com/videodocumentation
Caméra 1 Y
Caméra 1 C
XVGA
Y
5
C
1
2
3
4
3
