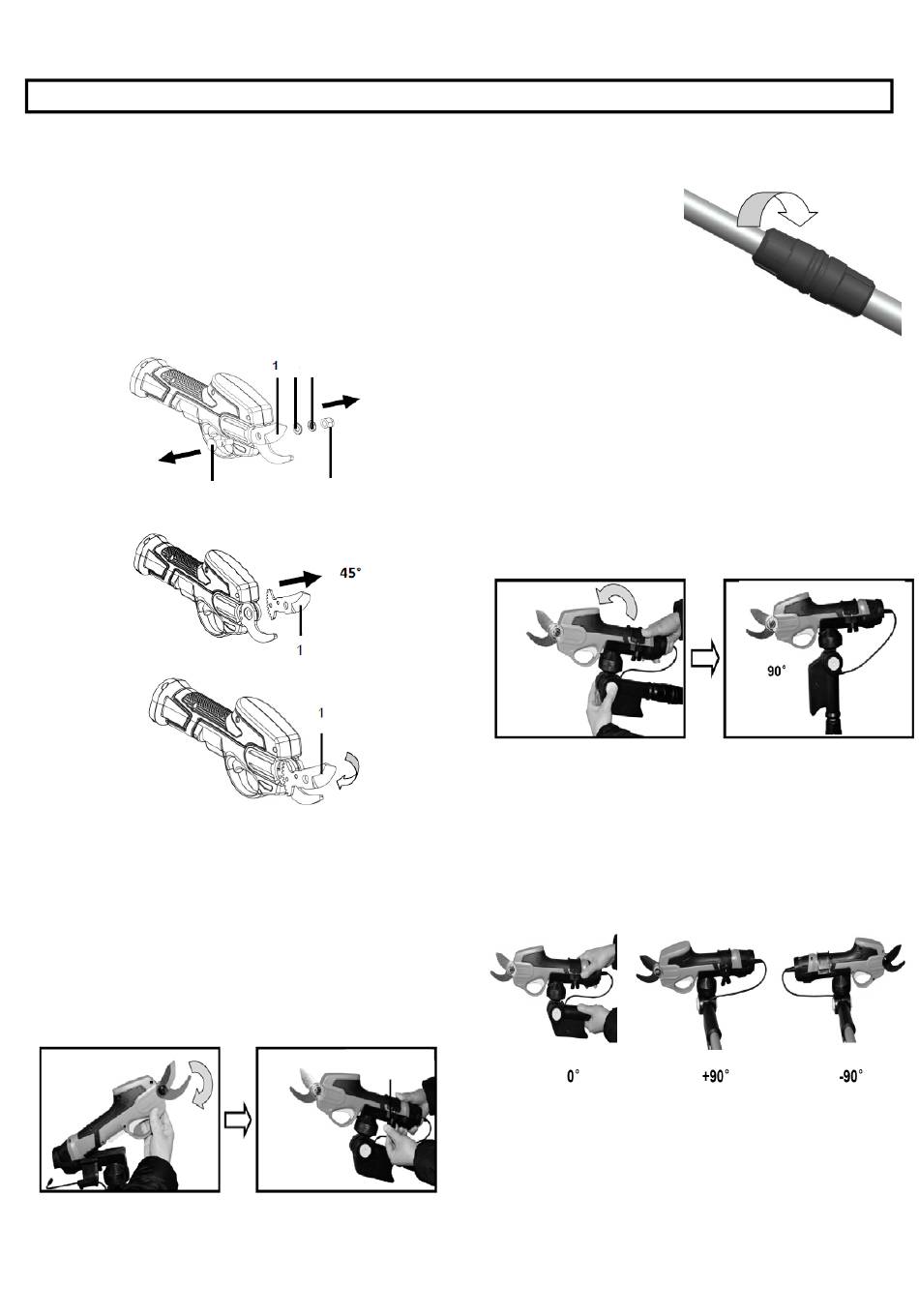

Para insertar la cuchilla móvil (1), tenga cuidado de no
permitir que ninguna materia extraña se adhiera al
engranaje de la cuchilla y no la dañe. Primero inserte
parte del diente de la cuchilla en la caja como se
muestra, luego gire la cuchilla (1) hasta que el orificio
de la cuchilla (1) quede alineado con el orificio de la
caja de engranajes de aluminio. La ubicación
incorrecta de la cuchilla dañará la máquina. Instale
el perno de la cuchilla y luego instale la arandela (4) y
la arandela de onda (3). Fije la tuerca de la cuchilla (2) y
apriete. No apriete demasiado.
5
CONECTANDO EL POSTE
Utilizando el mango largo telescópico. Puedes podar las
ramas más lejos.
Sujetando el polo de conexión con una mano y el frente
de la podadora con la otra, empuje la batería de la
podadora en el soporte de la podadora hasta que la
podadora esté completamente en su lugar. Cierre la
tapa del podador y apriete el perno de mariposa. Luego,
conecte el conector de alimentación a la batería en el
podador.
INSTRUCCIONES GENERALES
3
4
Fig.4
2
Fig.5
Fig.6
Tornillo mariposa
6
Modelo PR17216PS
USO DE LA EXTENSIÓN Y LA FUNCIÓN DE
ROTACIÓN EN EL POLE DE CONEXIÓN
Extienda o acorte la
longitud del polo
telescópico aflojando el
acoplamiento de la
abrazadera para el polo
telescópico y tire o em-
puje hacia afuera la sec-
ción inferior para lograr la
longitude correcta.
Luego apriete el acoplamiento.
Ajuste del ángulo de podadora en la dirección
vertical.
Presione el botón giratorio en ambos lados para ajustar
el ángulo de inclinación. Ajuste el podador a la
inclinación deseada. Suelte el botón y deje que el
podador se trabe en posición para bloquear el ángulo
de inclinación. Son posibles cuatro ángulos de bloqueo
diferentes. El rango de ajuste es de 0 ° a 90 °.
Ajuste del ángulo de podadora en la dirección
horizontal.
Sujetando el polo de conexión con una mano y el
soporte del podador con la otra. Gire el soporte del
podador firmemente hacia el ángulo deseado. El rango
de ajuste es de -90 ° a +90 °.
