1/ Ouvrir la tableau de scores BTX6015 :
- Dévisser le 2 vis du flanc à droite (ou à gauche, le coté n'a pas d'importance).
- Retirer le flanc.
- Faire coulisser la vitre en prenant soin de ne pas froter contre les modules LED puis retirer
la vitre.

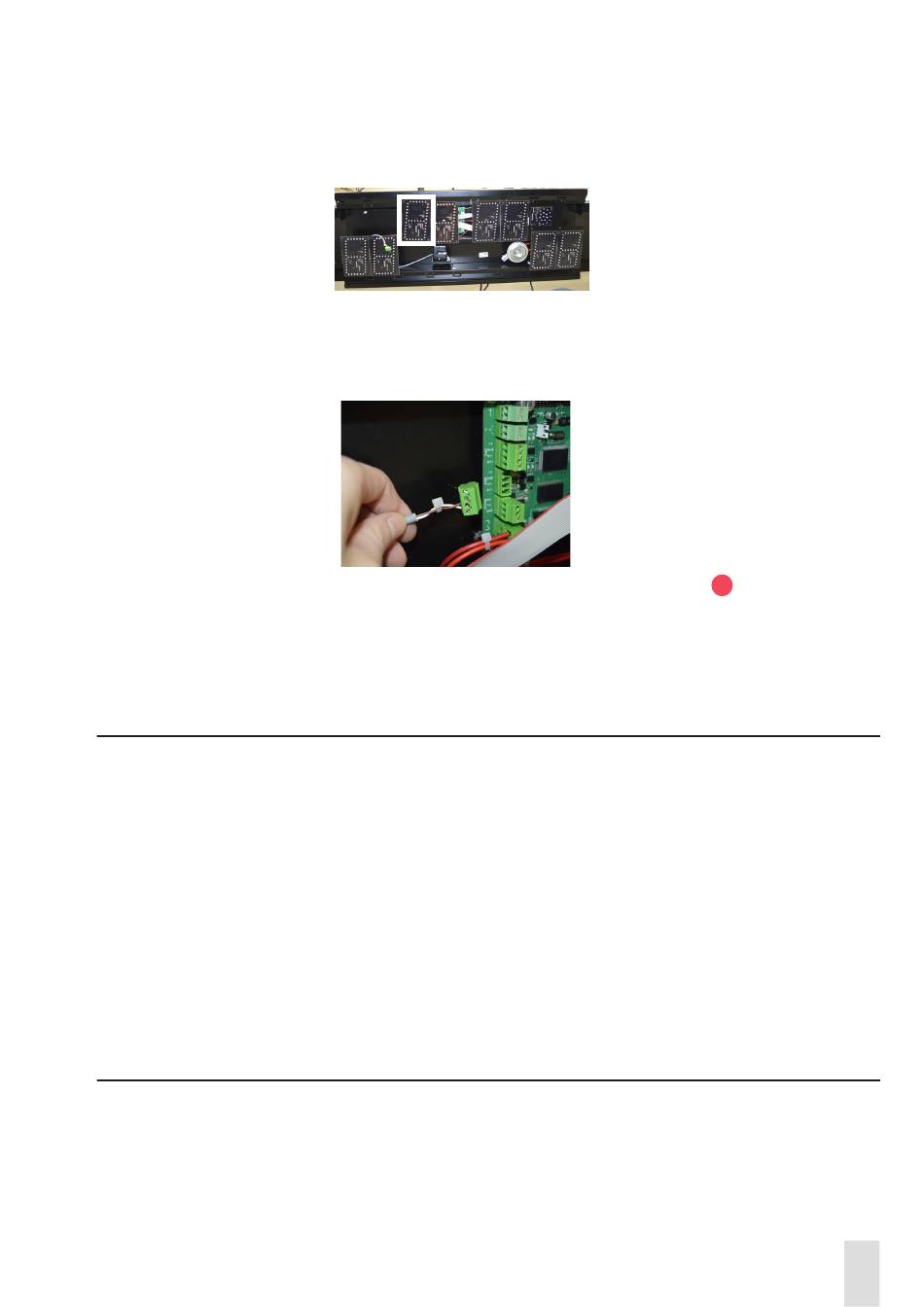

2/ Dévisser le module LED du chronomètre le plus à gauche pour accéder à la carte électronique :
3/ Ajouter le câble de liaison DIN entre tableau et scoreapp (réf. : 408901) :
Brancher la communication avec la Box SCOREAPP :
- Connecter les fils RT+ (blanc) et RT- (marron) (bornier MDM) sur la carte électronique du
tableau de score :
- De l'autre coté du câble, brancher la prise DIN sur la box SCOREAPP
4/ En se reportant au tableau page suivante, contrôler ou modifier les dips du tableau de score
BTX6015.
Note : se reporter à la notice de SCOREAPP pour accéder au mode test et au menu technicien.
2.8 Mode test (depuis le pupitre XTREM)
Passer en mode heure en appuyant sur la touche OFF (2).
Appuyer sur la touche RESET (5) pendant 3 secondes.
Le mode test se lance dans l'ordre suivant.
1/ Affichage du numéro de version du programme.
2/ Affichage du numéro de nappe.
3/ Affichage de l'adresse de chaque module.
4/ Affichage tout allumé.
5/ Tableau éteint.
6/ Affichage du numéro de canal du pupitre.
7/ Extinction du tableau.
2.9 Menu technicien (depuis le pupitre XTREM)
Pour entrer dans le menu technicien, appuyez sur les touches + (1) et - (5) en même temps pendant 3
secondes.
Choix des paramètres avec les touches ◄ (2) et ► (3).
Valider avec la touche OK (4)
A
.
15
