13

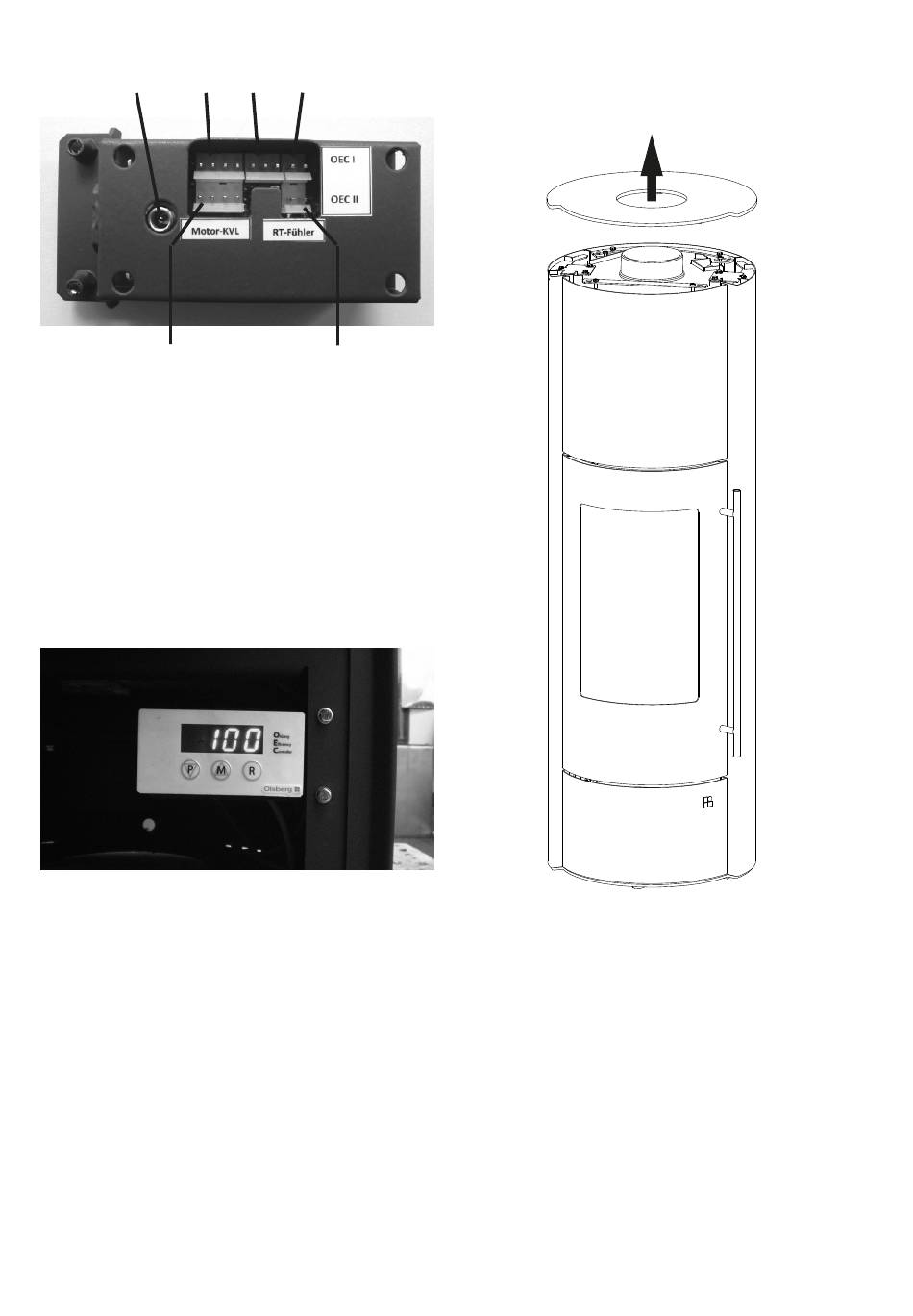

Enficher tous les câbles de connexion sur
l'élec tro nique.
14 15
19
14 ...Fiche d'alimentation 24V
15 ...Moteur de commande
16 ...Contacteur de porte
17 ...Sonde de température du gaz de chauffage
18 ...Sonde de température ambiante (RT­Fühler)
19 ...Moteur de commande
(câble portant la description «Motor-KVL»)
14
Visser l'électronique avec la console du côté droit
derrière la porte du casier de stockage du bois res-
pectivement derrière le tiroir.
Attention:
Lors de la pose du câble, veiller à ce qu'ils ne soient pas
endommagés par des pièces mobiles (par exemple la
porte du casier de stockage du bois, tiroir sous la porte
du foyer) ou retiré des contacts de la fiche.
Attention pour Pacaya et Pacaya plus:
Fixer tous les câbles situés du côté droit à l'intérieur
de l'appareil avec des serre­câbles (orifices de fixation
des câbles voir Fig.1, pos.13).
34
16 17
18
Étapes de montage
Tenorio PowerSystem Compact
● Enlever le capot.
