4.4

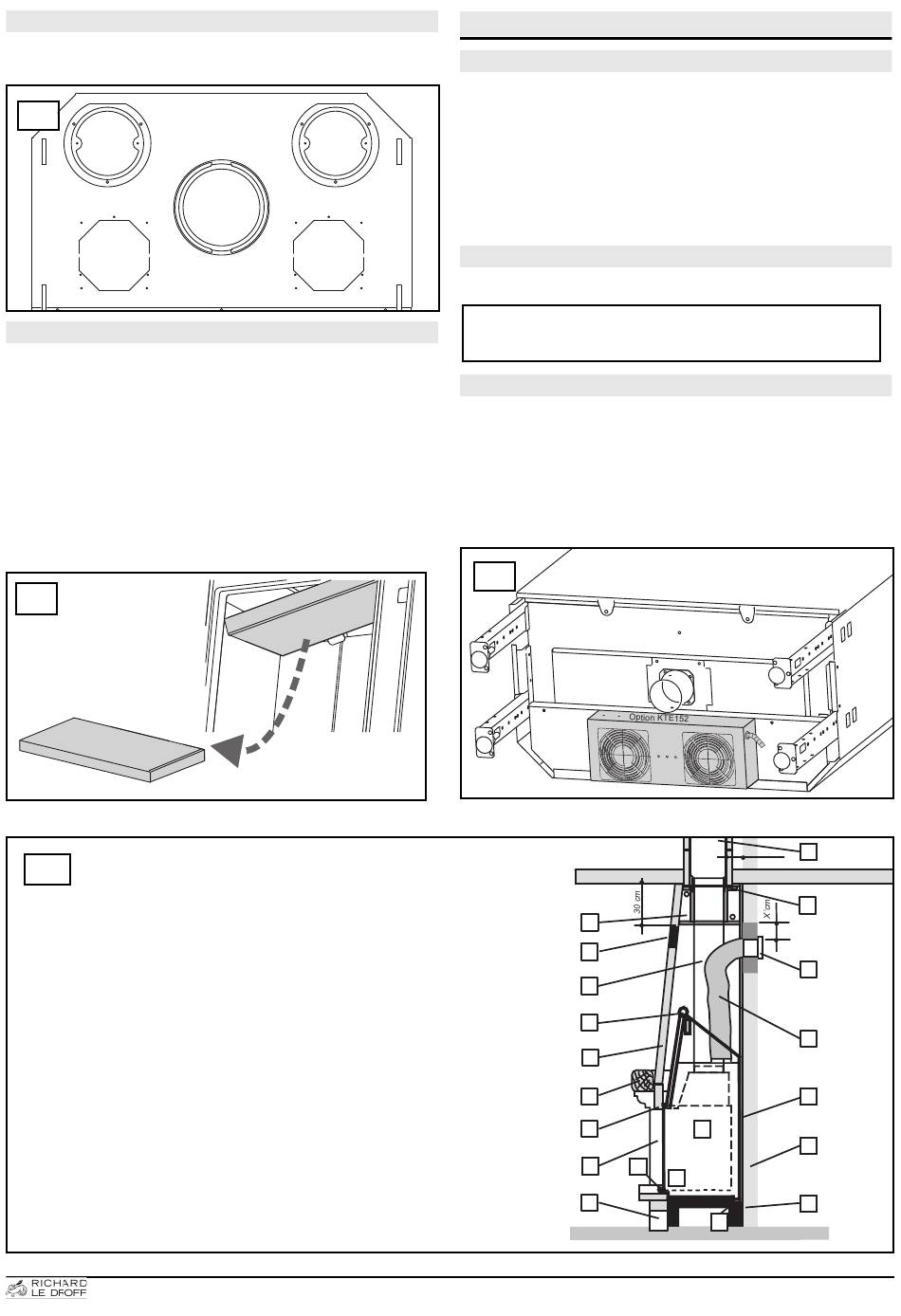

MONTAGE DES BUSES D'AIR CHAUD (FIG. 4.3)
Pour la distribution d'air chaud, utiliser les buses Ø125 disponibles.
2 buses supplémentaires peuvent être fixées (option).
4.3
4.3
Ø125
4.5
INSTALLATION DU DÉFLECTEUR ( FIG 4.4)
Déflecteur de fumées constitué d'une tôle en inox et d'une plaque en vermi-
culite. Elément important des performances de l'appareil, le déflecteur facilite
la récupération des suies lors du ramonage. A la livraison, le déflecteur est
monté dans l'appareil. Avant la mise en service du poêle à bois, monter et
démonter le déflecteur à plusieurs reprises, pour se familiariser avec cette
manipulation.
1. Soulever le déflecteur.
2. Incliner le déflecteur sur le côté et l'extraire
3. Introduire le déflecteur avec l'isolant posé dessus dans l'appareil en
l'inclinant sur le coté.
4. Lever l'arrière du déflecteur et faire reposer les pattes de fixation sur le
parement arrière.
5. Lever l'avant du déflecteur, et le centrer sur les parements latéraux .
4.4
MONTAGE TYPE
5.2
5.2
1
Mur d'appui (matériaux classés MO)
2
Habillage pierre (option)
3
Poutre bois (suivant modèle habillage)
4
Hotte décorative (option)
5
Rideau (matériaux selon modèle)
6
Conduit de fumée
7
Manchette de raccordement (non fournie)
8
Tuyaux de raccordement Ø 150 (non fournis)
9
Caisson isolé
10 Grille de sortie d'air chaud
11 Foyer
12 Boutons de commande
13 Entrée air de combustion
14 Entrée air de convection
15 Accès de l'air par l'habillage
16 Mécanisme de relevage (suivant version)
17 Raccordements air chaud Ø 125 (non fourni)
18 Diffuseur air chaud (non fourni)
19 Butée arrière (selon version)
20 Isolation (si nécessaire)
(1)
accessoire HOMY disponible.
Ø125
Ø150
(1)
5.
RACCORDEMENT
5.
RACCORDEMENT
5.1
RACCORDEMENT AU CONDUIT DE FUMÉES
Le raccordement doit se faire dans la pièce où se trouve l'appareil par la
voie la plus directe, sans pente négative et doit être accessible sur tout
son parcours. Il sera réalisé à l'aide :
de conduits métalliques T300 (minimum) :
-tôle noire d'épaisseur mini. 2 mm.
-tôle émaillée d'épaisseur mini. 0.6 mm.
-acier inox d'épaisseur mini. 0.4 mm.
ou de tubages polycombustibles rigides ou flexibles. Ce type de tubages
est justiciable d'un avis technique favorable à cet usage.
Sont interdits : l'aluminium, l'acier aluminé et l'acier galvanisé.
5.2
DISTRIBUTION DE L'AIR CHAUD
La convection se fera sans obstacles à condition que la hotte soit construite
suivant les instructions données (§ 6.3).
Rappel: toute évacuation d'air chaud doit déboucher à une distance
minimale de 30 cm du plafond (cf Avis Technique A2C2).
5.3
CONVECTION FORCÉE
L'air chaud en convection naturelle s'accumule au plafond. Pour brasser
l'air ambiant et obtenir une température plus homogène de l'air de la (ou
des) pièce(s), installer un accélérateur de convection et raccorder les gaines
d'air chaud à des grilles doubles.
Poser l'accélérateur de convection (option KTE152 Fig. 5.1) avant l'habillage
pierre (instructions jointes au colis). Une trappe d'accès doit être prévue
dans l'habillage pour la maintenace du KTE152.
5.1
5.1
9
10
8
16
4
3
5
2
15
5/8
Ø 75
Xcm
11
12
13
14
6
7
18
17
20
1
19
38838-01-15
