6
Fonctions

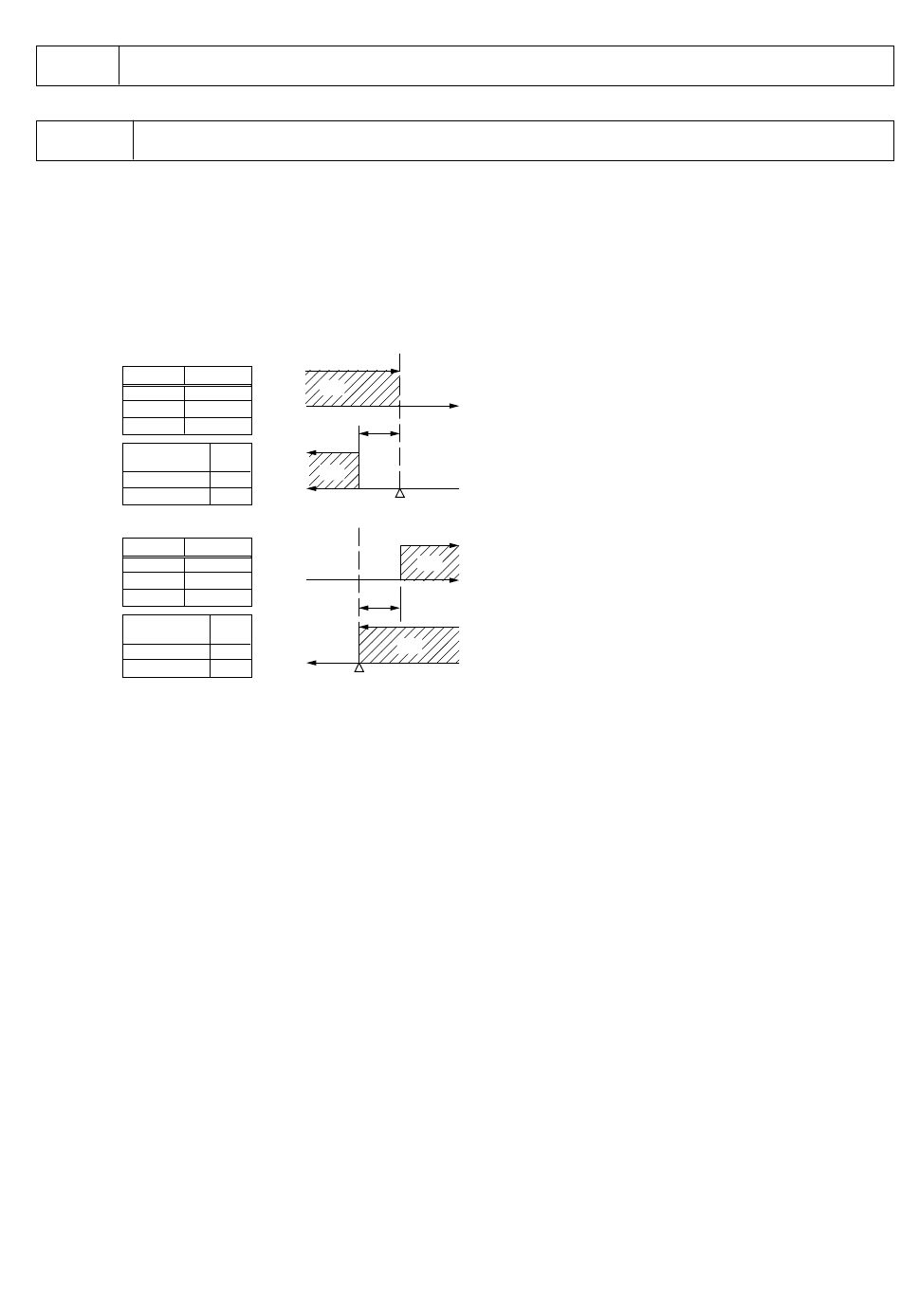

6-1 Régulation Tout ou Rien (ON/OFF)
• En mode régualtion Tout ou rien, le signal de sortie est configuré de la façon suivante :
Régler le paramètre "P" = 0 pour sélectionner le mode régulation Tout ou Rien (ON/OFF).
Régler l'hystérésis pour éviter les commutations (ON/OFF) trop rapides.
(Réglage par défaut : HYS = 1)
• Exemple de réglage et de configuration (PV = mesure et SV = consigne)
Exemple 1 : Régulation inverse
Paramètre
Réglage
P
0.0
P-n1
0 (ou 1)
HYS
à définir
Relation entre
Sortie
PV et SV
PV > SV
OFF
ON
PV < SV
Exemple 2 : Régulation directe
Paramètre
Réglage
P
0.0
P-n1
2 (ou 3)
HYS
définir
Relation entre
Sortie
PV et SV
PV > SV
ON
OFF
PV < SV
ON
PV
Quand la mesure PV augmente
HYS
ON
PV
Quand la mesure PV diminue
SV
ON
PV
Quand la mesure PV augmente
HYS
ON
PV
Quand la mesure PV diminue
SV
19
