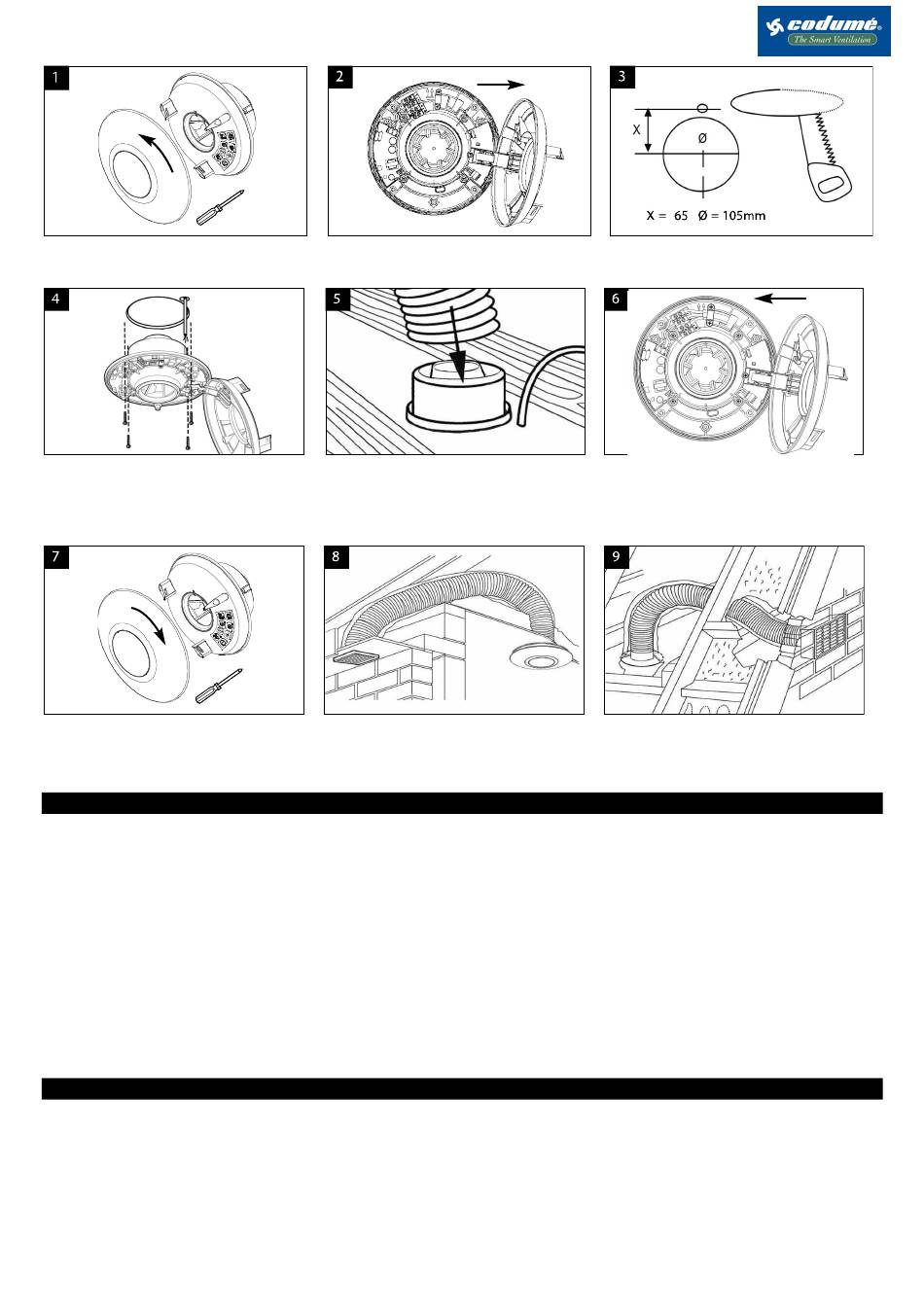

Retirer la façade en la tournant vers la
gauche puis desserrer les 3 vis du
capot électrique.
Fixer l'appareil au plafond à l'aide des 4
vis fournies en faisant également
passer le câble d'alimentation au
travers du corps par le trou prévu à cet
effet.
Refixer le capot électrique à l'aide de
ses 3 vis puis repositionner la façade
(rotation vers la droite jusqu'à clipage).
5. RACCORDEMENT DU CONDUIT
•
Le maintien du conduit sur l'aérateur doit être assuré par un moyen adéquate (collier, colle par exemple) afin d'éviter
toute fuite.
•
Il n'est pas toujours facile d'assurer l'étanchéité dans certains cas de figure, un pré-assemblage peut alors être mis en
œuvre, ce qui implique peut-être que l'installation sera figée.
•
Conduit rigide : mettre en œuvre des trajectoires les plus directes possible avec le minimum de dévoiement. Lorsque
les conduits ne sont plus accessibles, une fois l'installation terminée, veiller à utiliser des produits d'étanchéité
durable.
•
Conduit souple : s'assurer que le conduit soit, restreint à sa longueur minimum, bien tendu, le plus direct possible.
Les jonctions entre 2 conduits souples doivent être réalisées au moyen d'un raccord mâle rigide. Les raccordements
doivent être assurés grâce à des colliers et être étanchés par du ruban adhésif.
•
Le conduit doit déboucher au rejet sur une sortie murale ou de toiture présentant un minimum de 7500 mm².
6. Raccordement électrique
•
Dénuder les fils
•
Faire traverser le corps de l'aérateur par le câble (point A) et assurer son maintien avec le collier B.
•
Raccorder le câble aux bornes conformément.
CODUME sa.
www.codume.eu
Ouvrir le capot électrique délicatement
jusqu'à ce que la charnière soit
complètement déployée.
Raccorder le conduit (rigide ou flexible)
à l'appareil.
Fixer la grille extérieure de sortie d'air
(non fournie)
3
Aménager 2 ouvertures pour le
passage de l'appareil et le câble.
Fermer le capot électrique.
Fixer la grille extérieure de sortie d'air
(non fournie)
SCVU2 – ME – FR
