Configurations d'usine :
Pièce
PETIT BAIN
CUISINE / GRAND BAIN
3. INSTALLATION EN PLAFOND
Déterminer le meilleur emplacement en prenant en compte la proximité de la source de pollution et la possibilité
d'alimentation électrique. S'assurer que l'accès à l'ensemble de l'installation restera aisé en cas de maintenance. Pour
éviter tout risque de détérioration due à trop d'humidité et/ou de chaleur, l'appareil ne doit pas être installé ni au dessus ni
à moins d'un mètre d'un équipement de cuisson.

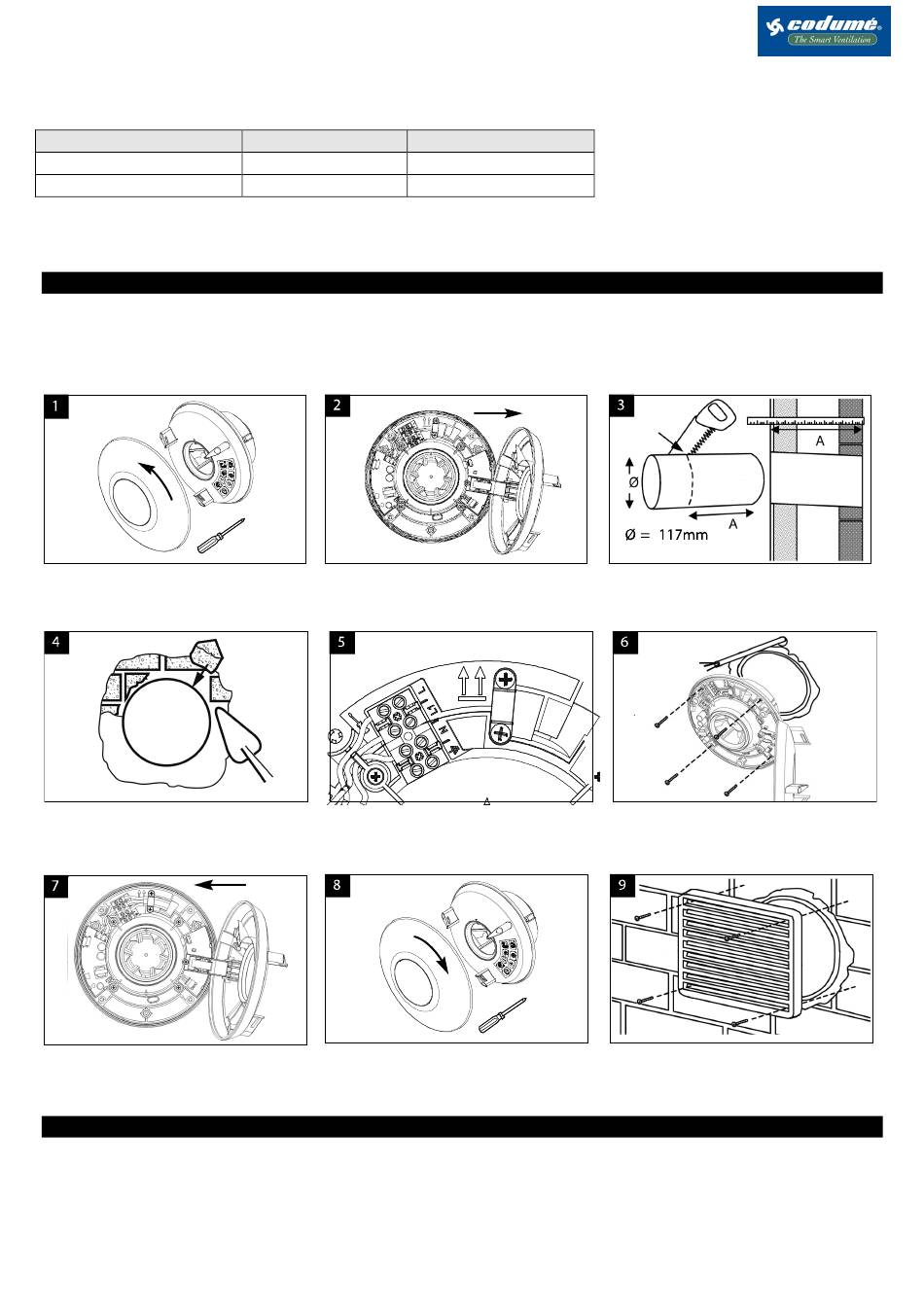

Retirer la façade en la tournant vers la
gauche puis desserrer les 3 vis du
capot électrique.
Assurer si nécessaire les finitions
intérieure et extérieure de la paroi en
prenant soin de ne pas déformer le
conduit.
Fermer le capot électrique.
4. INSTALLATION MURALE
Déterminer le meilleur emplacement en prenant en compte la proximité de la source de pollution et la possibilité d'alimentation
électrique. S'assurer que l'accès à l'ensemble de l'installation restera aisé en cas de maintenance. Pour éviter tout risque de
détérioration due à trop d'humidité et/ou de chaleur, l'appareil ne doit pas être installé ni au dessus ni à moins d'un mètre d'un
équipement de cuisson.
CODUME sa.
www.codume.eu
Ventilation de Base
Ventilation par à-coup
18 m³/h
30m³/h
30 m³/h
50m³/h
Ouvrir le capot électrique délicatement
jusqu'à ce que la charnière soit
complètement déployée.
S'assurer de la bonne orientation de
l'appareil de façon à ce que le symbole
(double flèche) soit en haut.
Refixer le capot électrique à l'aide de
ses 3 vis puis repositionner la façade
(rotation vers la droite jusqu'à clipage).
2
Adapter la longueur de conduit selon le
besoin.
Fixer l'appareil au mur à l'aide des 4 vis
fournies en faisant également passer le
câble d'alimentation au travers du corps
par le trou prévu à cet effet.
Fixer la grille extérieure de sortie d'air
(non fournie).
SCVU2 – ME – FR
