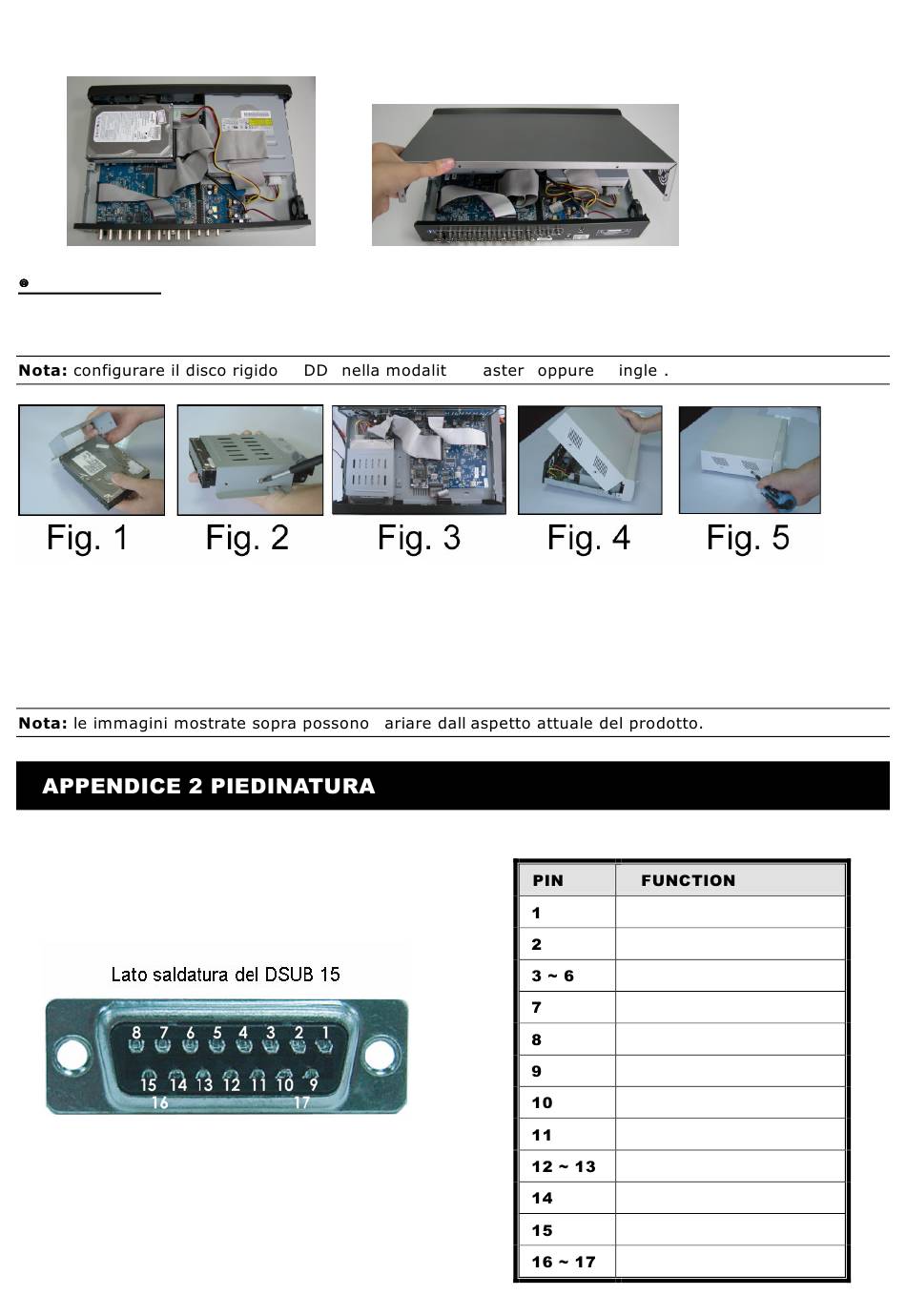

16) Collegare l' HDD al connettore di alimentazione e al BUS IDE (assicurarsi di allineare con precisione l' HDD secondo la
piedinatura). Chiudere quindi il coperchio superiore del DVR e avvitare tutte le viti svitate al passo 1.
Modello 2 & 3
Seguire con attenzione le fasi della procedura indicata per la corretta installazione.
13) Aprire il coperchio superiore del DVR e svitare la staffa.
14) Avvitare l' HDD alla staffa dell' HDD (vedere le figure 1 e 2).
15) Collegare l' HDD al connettore di alimentazione e al BUS IDE (allineare l' HDD con precisione in base alla piedinatura)
Avvitare quindi la staffa dell' HDD sulla base del DVR (vedere la fig. 3).
16) Chiudere il coperchio superiore del DVR (vedere le fig. 4 e 5).
:3 ; C F (
'
-11-
G F "
R
G
RS232-TX
RS232-RX

INGRESSO ALLARME

ALLARME ESTERNO NC.
ALLARME ESTERNO NO.
GND
RS485-B
RS485-A
PIN OFF
RESET ALLARME
ALLARME ESTERNO COM
GND
