6 Préparation

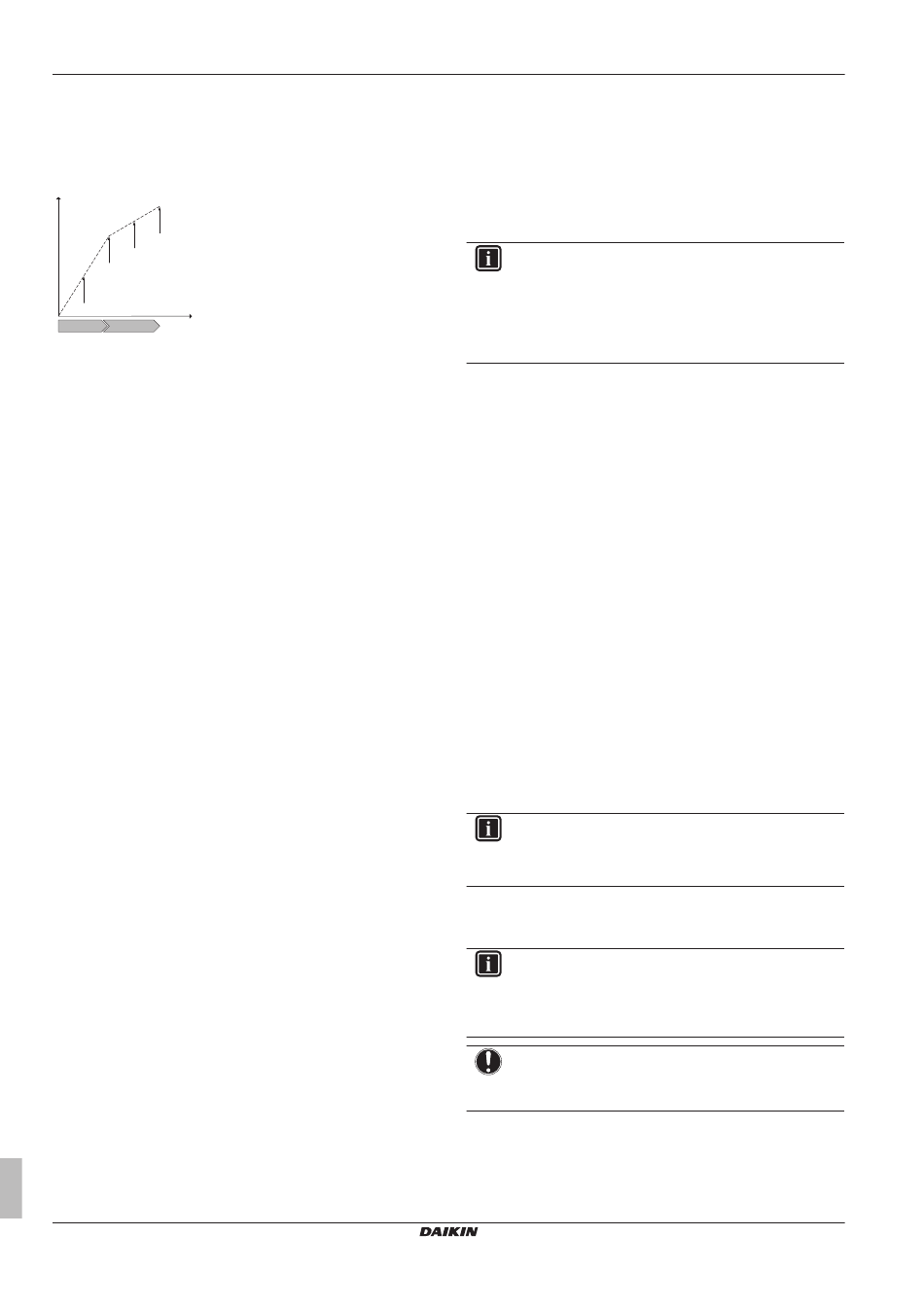

Exemple
Si la configuration est la suivante: le niveau de limitation électrique
n'autorise PAS le fonctionnement du chauffage d'appoint (niveau 1
et niveau 2).
La consommation électrique est alors limitée comme suit:
P
h
d
c
b
a
C
e
A B
P Chaleur produite
h
C Énergie consommée
e
A Unité extérieure
B Chauffage d'appoint
a Fonctionnement limité de l'unité extérieure
b Fonctionnement normal de l'unité extérieure
c Chauffage d'appoint niveau 1 ACTIVÉ
d Chauffage d'appoint niveau 2 ACTIVÉ
5.6 Configuration d'un capteur externe
de température
Vous pouvez connecter un capteur externe de température. Il peut
mesurer la température ambiante intérieure ou extérieure. Daikin
vous recommande d'utiliser un capteur externe de température dans
les cas suivants:
Température ambiante intérieure
▪ Dans le cadre du contrôle par thermostat d'ambiance, l'interface
utilisateur est utilisée en tant que thermostat d'ambiance et
mesure la température ambiante intérieure. L'interface utilisateur
doit donc être installée dans un lieu:
▪ où la température moyenne de la pièce peut être détectée,
▪ qui n'est PAS exposé à la lumière directe du soleil,
▪ qui n'est PAS situé à proximité d'une source de chaleur,
▪ qui n'est PAS affecté par l'air extérieur ou par les courants d'air
générés par une ouverture/fermeture de porte, par exemple.
▪ Si cela n'est PAS possible, Daikin vous recommande de
connecter un capteur intérieur à distance (option KRCS01-1).
▪ Installation:
▪ Nécessite le boîtier de commande EKCB07CAV3 et le boîtier
optionnel EK2CB07CAV3.
▪ Pour connaître les consignes d'installation, reportez-vous au
manuel d'installation du capteur intérieur à distance et à
l'addendum pour l'équipement en option.
Configuration: sélectionnez le capteur intérieur [A.2.2.F.5].
Température ambiante extérieure
▪ La température ambiante extérieure est mesurée au niveau de
l'unité extérieure. L'unité extérieure doit donc être installée dans
un lieu:
▪ du côté nord de la maison ou du côté de la maison où se
trouvent la plupart des émetteurs de chaleur,
▪ qui n'est PAS exposé à la lumière directe du soleil.
▪ Si cela n'est PAS possible, Daikin vous recommande de
connecter un capteur extérieur à distance (option EKRSCA1).
▪ Installation: pour connaître les consignes d'installation, reportez-
vous au manuel d'installation du capteur extérieur à distance et à
l'addendum pour l'équipement en option.
▪ Configuration: sélectionnez le capteur extérieur [A.2.2.B].
Guide de référence installateur
22
▪ Lorsque la fonctionnalité d'économie d'énergie de l'unité
extérieure est active
"8 Configuration" à la page
extérieure est baissée pour réduire les pertes d'énergie en veille.
La température ambiante extérieure n'est alors PAS lue.
▪ Si la température de départ voulue est la loi d'eau, il est important
que la température extérieure soit mesurée en permanence. C'est
une autre raison pour laquelle installer le capteur de température
ambiante extérieure en option.
INFORMATIONS
Les données du capteur externe de température ambiante
extérieure (moyennes ou instantanées) sont utilisées dans
les courbes de contrôle de la loi d'eau et dans la logique
de commutation chauffage/rafraîchissement automatique.
Le capteur interne de l'unité extérieure est toujours utilisé
pour protéger l'unité extérieure.
6 Préparation
6.1 Vue d'ensemble: préparation
Ce chapitre décrit ce qu'il y a lieu de faire et de savoir avant d'aller
sur site.
Il contient des informations concernant:
▪ Préparation du lieu d'installation
▪ Préparation de la tuyauterie d'eau
▪ Préparation du câblage électrique
6.2 Préparation du lieu d'installation
N'installez PAS l'unité dans des endroits souvent utilisés comme
atelier. S'il y a des travaux de construction (par exemple, travaux de
découpe) occasionnant beaucoup de poussière, l'unité doit être
couverte.
Sélectionnez un lieu d'installation suffisamment spacieux pour
permettre le transport de l'unité sur le site et hors du site.
6.2.1 Exigences pour le lieu d'installation de
l'unité extérieure
INFORMATIONS
Prenez également connaissance
exigences détaillées dans le chapitre "Consignes de
sécurité générales".
Tenez compte des directives suivantes en matière d'espacement
(reportez-vous à la section "Espace de service: unité extérieure" du
chapitre "Données techniques").
INFORMATIONS
Si des vannes d'arrêt sont installées sur l'unité, laissez un
espace minimum de 400 mm sur le côté de l'entrée d'air.
Si AUCUNE vanne d'arrêt n'est installée sur l'unité, laissez
un espace minimum de 250 mm.
REMARQUE
▪ N'empilez PAS les unités les unes sur les autres.
▪ Ne suspendez PAS l'unité au plafond.
Les vents forts (≥18 km/h) qui soufflent contre la sortie d'air de l'unité
extérieure peut entraîner un court-circuit (aspiration de l'air évacué).
Les conséquences peuvent être les suivantes:
▪ réduction de la capacité fonctionnelle,
EWAQ+EWYQ006+008BAVP + EK(2)CB07CAV3 +
Groupes de refroidisseurs à eau réfrigérée par air et pompes à chaleur
(reportez-vous à la section
49), la température de l'unité
des consignes
EKMBUHCA3V3+9W1
air-eau modulaires
4P492901-1 – 2017.06
et
