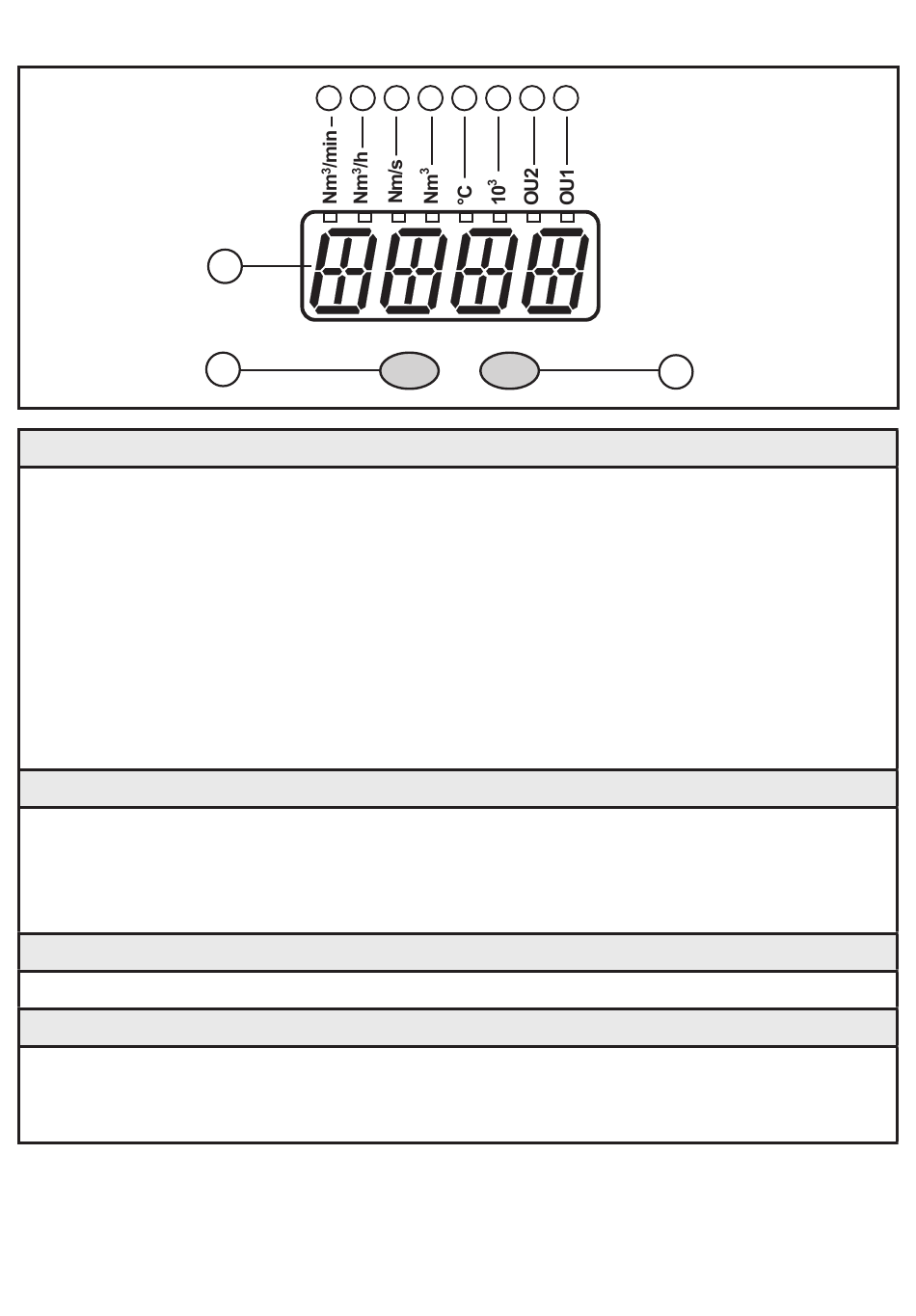

7 Eléments de service et d'indication
1 à 8 : LED indicatrices
- LED 1 = débit actuel en normo mètre cube / minute (Nm
- LED 2 = débit actuel en normo mètre cube / heure (Nm
- LED 3 = vitesse du fluide actuel en normo mètre / seconde (Nm/s)�
- LED 4 = quantité actuelle consommée depuis le dernier reset en normo mètre cube (Nm
- LED 4 clignotante = quantité consommée avant le dernier reset en normo mètre cube (Nm
- LED 4 et 6 = quantité actuelle consommée depuis le dernier reset en 10
- LED 4 et 6 clignotantes = quantité consommée avant le dernier reset en 10
mètres cubes�
- LED 5 = température du fluide actuelle en °C�
- LED 7, LED 8 = état de commutation de la sortie correspondante�
9: Affichage alphanumérique, 4 digits
- Affichage du débit actuel (pour le réglage [SELd] = [FLOW])�
- Affichage de la valeur du compteur (pour le réglage [SELd] = [TOTL])�
- Affichage de la température actuelle du fluide (→ 10.2)�
- Affichage des paramètres et valeurs de paramètres�
10: Bouton Mode/Enter
- Sélection des paramètres et confirmation des valeurs de paramètres�
11 : Bouton Set
- Réglage des valeurs de paramètres (en continu en appuyant sur le bouton-poussoir en
permanence ; en pas à pas en appuyant sur le bouton-poussoir plusieurs fois)�
- Changement d'unité d'affichage en mode de fonctionnement normal (mode Run)�
14
1 2 3 4 5 6 7 8
9
Mode/Enter Set
10
11
/min)�
3
/h)�
3
3
)�
3
)�
3
mètres cubes�
normo
3
