1.
Verwijder de negatieve klem van de accu.
Demonteer de achterlichtunits.
2.
Boor vanuit de onderzijde van de auto een gat van 13 mm onder beide achterlichtunits.
Verwijder zorgvuldig alle metaalsplinters en bestrijk de omgeving met een anti-corrosie middel.
Plaats de doorvoertules in de gaten.
3.
Leid de bruin/witte draad vanaf de voorbereide 1-polige connector in de linker voorstijl via de laadruimte naar de connector bij het linker achter-
licht.
Let op scherpe delen!
4.
Leid het uiteinde met de groene, bruine, witte (2x), en rood/zwarte draden via de rechter doorvoertule naar de contactdoos.
Leid het uiteinde met de gele, blauwe, rode, zwarte, grijze en bruin/witte draden via de linker doorvoertule naar de contactdoos.
Bevestig de twee uiteinden met de meegeleverde kabelbinders.
(Let op uitlaat, i.v.m. hitte!!)
Schuif de rubber afdekplaat over de kabelboom.
Neem vervolgens de contacthouder uit de contactdoos en sluit de draden als volgt aan:
Verlichting aanhanger:
Knipperlicht links
Mistachterlicht
Mistachterlicht
Massa 1-8
Knipperlicht rechts
Achterlicht rechts
Remlichten
Achterlicht links
Achteruitrijlamp
Constante spanning
Massa 9-13
Monteer de contactdoos op de trekhaak.
5.
Op beide achterlichtunits bevinden zich 6-polige connectoren.
Neem de connectoren aan de rechterzijde uit elkaar.
Sluit de connectoren van de kabelboom met de rood/zwarte, bruine en
groene draad overeenkomstig aan.
Neem vervolgens de connectoren aan de linkerzijde uit elkaar.
Sluit de connectoren van de kabelboom met de grijze, blauwe, zwarte, gele
en rode draad overeenkomstig aan.
Bevestig de connectoren die verbonden zijn met het printplaatje met een
kabelbinder, om het los gaan te voorkomen (zie ill.).
Bevestig de 1-polige connector van de bruin/witte draad in de buurt van de
connector van het linker achterlicht aan de 1-polige connector van de
zojuist getrokken bruin/witte draad.
Bevestig de twee witte draden aan de voertuigmassa.
6.
Sluit de negatieve klem aan op de accu.
Controleer de electrische functies met de aanhanger aangesloten.
Monteer alle gedemonteerde onderdelen.
© ECS 2000

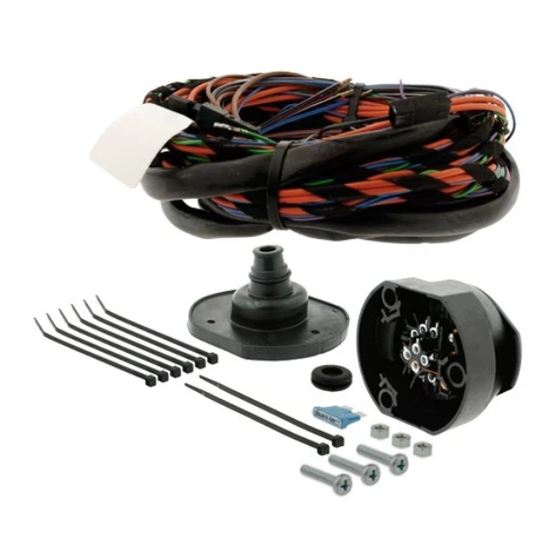

MONTAGE-HANDLEIDING ELEKTROSET VOOR TREKHAAK MET 13-POLIGE CONTACT-
DOOS VLGS. DIN/ISO NORM 11446
RENAULT KANGOO 1997- / Nissan Kubistar 2004-
Bestel Nr.: RN-001-DB
Contact Nr.:
Draad kleur:
1 (L)
geel
2 (54-G)
blauw
2 a (58-b)
grijs
3 (31)
wit 2,5 mm
2
4 (R)
groen
5 (58-R)
bruin
6 (54)
rood
7 (58-L)
zwart
9
zwart-rood
10
bruin-wit 2,5 mm
13
wit 2,5 mm
2
RN-001-DB-N
090300L
2
Connector kabelboom
Kabelbinder
Connector auto
REVISIE 0
