Programmation flexible de trajectoires
circulaires
Trajectoire circulaire sans raccordement tangentiel
U Afficher les softkeys de programmation flexible des
contours: Appuyer sur la touche FK.
U Ouvrir le dialogue pour un arc de cercle flexible:
Appuyer sur la softkey FC; la TNC affiche les softkeys
pour les indications directes relatives à la trajectoire
circulaire ou les données concernant le centre de
cercle
U A l'aide de ces softkeys, introduire dans la séquence
toutes les données connues: Le graphisme FK affiche
le contour programmé en rouge jusqu'à ce que les
données suffisent. Plusieurs solutions sont affichées
en vert (cf. „Graphisme de programmation FK", page
229)
Trajectoire circulaire avec raccordement tangentiel
Si la trajectoire circulaire se raccorde tangentiellement à un autre
élément du contour, ouvrez le dialogue avec la softkey FCT:
U
Afficher les softkeys de programmation flexible des
contours: Appuyer sur la touche FK.
U Ouvrir le dialogue: Appuyer sur la softkey FCT.
U A l'aide des softkeys, introduire dans la séquence
toutes les données connues

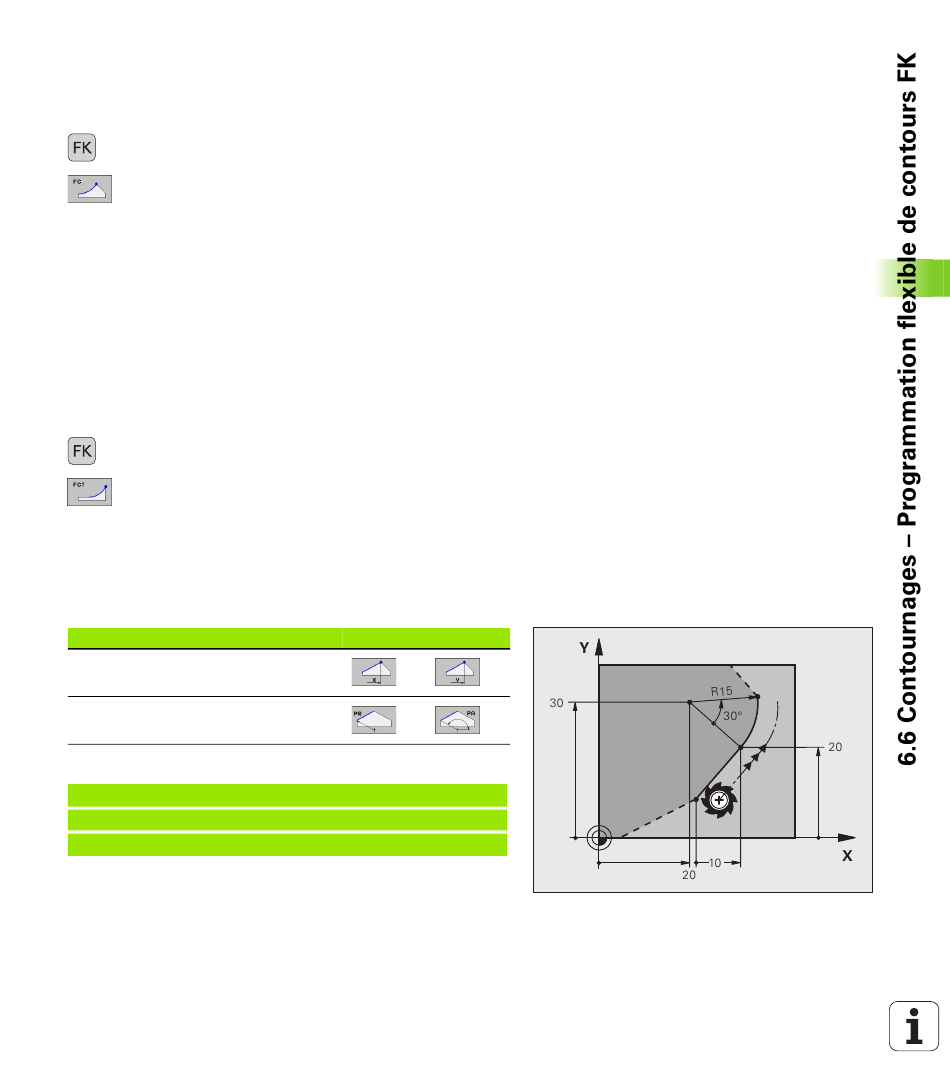

Possibilités d'introduction
Coordonnées du point final
Données connues
Coordonnées cartésiennes X et Y
Coordonnées polaires se référant à FPOL
Exemple de séquences CN
7 FPOL X+20 Y+30
8 FL IX+10 Y+20 RR F100
9 FCT PR+15 IPA+30 DR+ R15
iTNC 530 HEIDENHAIN
Softkeys
233
