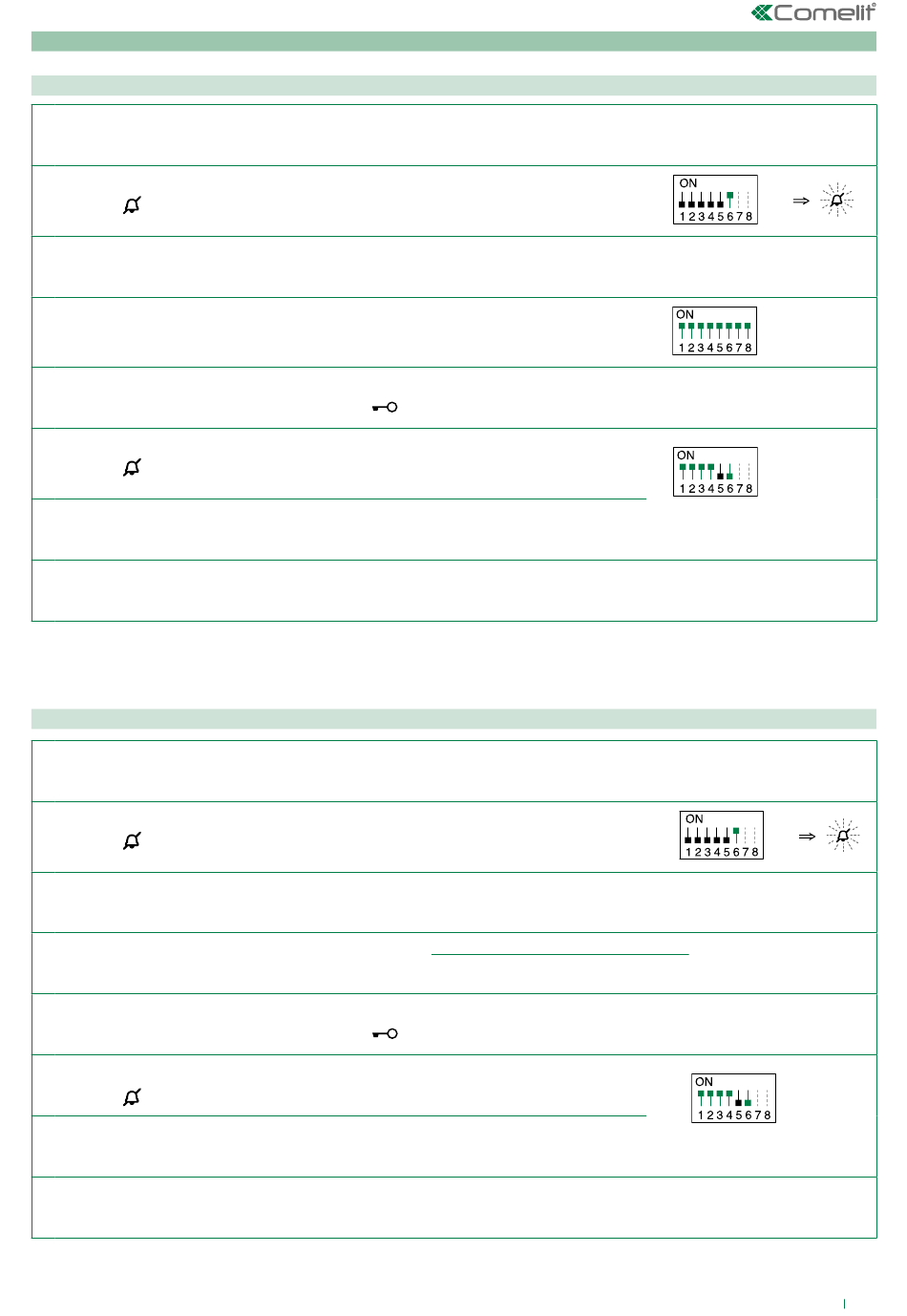

Actionneur générique, actionneur à code
Actionneur générique : programmation des boutons
1. Noter les réglages des DIP-switches S1.
2. Accéder à la programmation en mettant le DIP 6 de S2 sur ON.
» la LED clignote
3. Consulter le tableau « Configuration de base »
actionneur (ACT) correspondant au bouton que l'on souhaite programmer, puis configurer les DIP S2.
4. Régler tous les DIP de S1 sur la position ON.
5. Appuyer sur le bouton auquel associer la fonction puis le relâcher.
» Signalisation de procédure correcte : la LED
6. Quitter la programmation en mettant le DIP 6 de S2 sur OFF.
» la LED s'éteint
7. Mettre les DIP 1-2-3-4 de S2 sur ON.
8. Reporter les DIP-switches S1 sur la combinaison initiale.
Actionneur à code : programmation des boutons
1. Noter les réglages des DIP-switches S1.
2. Accéder à la programmation en mettant le DIP 6 de S2 sur ON.
» la LED clignote
3. Consulter le tableau « Configuration de base »
actionneur (ACT) correspondant au bouton que l'on souhaite programmer, puis configurer les DIP S2.
4. Régler les DIP S1 selon le code choisi, en consultant le
5. Appuyer sur le bouton auquel associer la fonction puis le relâcher.
» Signalisation de procédure correcte : la LED
6. Quitter la programmation en mettant le DIP 6 de S2 sur OFF.
» la LED s'éteint
7. Mettre les DIP 1-2-3-4 de S2 sur ON.
8. Reporter les DIP-switches S1 sur la combinaison initiale.
pour identifier une combinaison des DIP-switches présentant la fonction
clignote quelques secondes et une tonalité de confirmation retentit.
pour identifier une combinaison des DIP-switches présentant la fonction
« Tableau d'adressage » à la page 17
clignote quelques secondes et une tonalité de confirmation retentit.
S2
S1
S2
S2
S2
