Beeper Xcan Mode D'emploi

Masquer les pouces
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Manuel d'installation & d'utilisation
1
2
3

Publicité

Table des Matières
loading

Manuels Connexes pour Beeper Xcan

Sommaire des Matières pour Beeper Xcan

  • Page 1 Manuel d’installation & d’utilisation...

  • Page 2: Table Des Matières

    Nous vous remercions d’avoir choisi un produit de la gamme BEEPER pour votre véhicule. Les produits BEEPER ont été conçus et produits pour votre satisfaction totale. Nous vous conseillons de faire installer ce produit par un professionnel et la lecture de ce guide pour une utilisation parfaite du produit.

  • Page 3: Composition

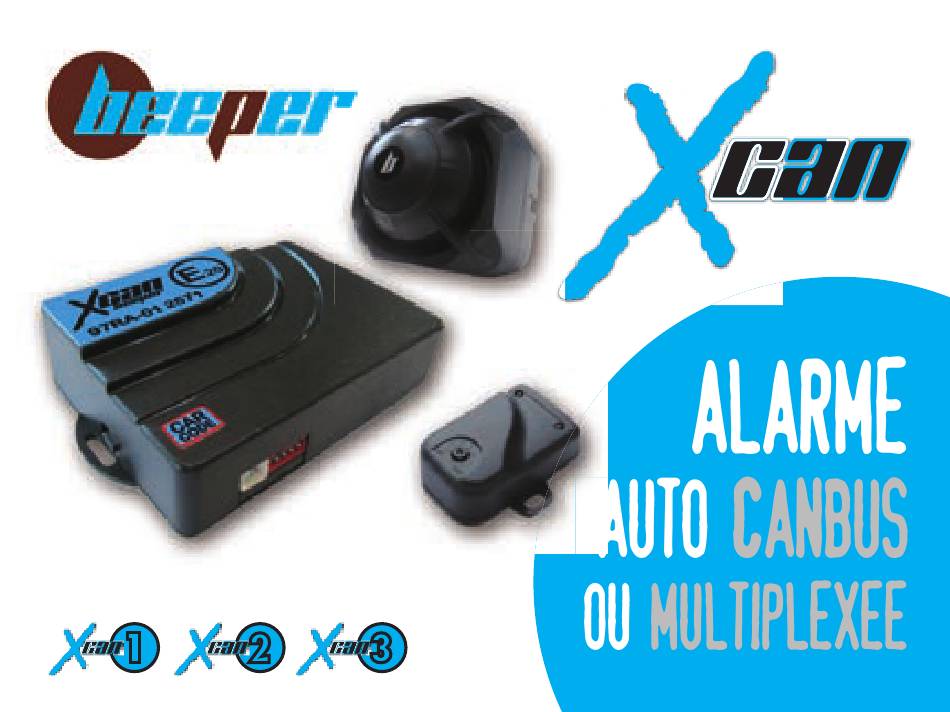

    1. COMPOSITION Les produits BEEPER XCAN sont composés de : XCAN1 XCAN1 XCAN1 XCAN2 XCAN2 XCAN2 Centrale du système Centrale du système Sirène auto-alimentée Faisceaux de connexion XCAN3 XCAN3 XCAN3 XCAN1 XCAN1 XCAN1 XCAN2 XCAN2 XCAN2 LED • Bouton poussoir•...

  • Page 4: Avant L'installation

    Le système BEEPER XCAN est dédié aux véhicules multiplexés ayant un protocole CANBUS. Vous trouverez en annexe la liste des véhicules compatibles, cette liste est mise à jour régulièrement, vous pouvez consulter le page web : www.beeper.fr/xcan afin de retrouver la liste à jour des compatibilités et les N° de codes de programmation selon votre véhicule.

  • Page 5: Installation Du Système

    ROUGE ROUGE Les fils en GRAS doivent être Capteur Hyperfrequence NOIR NOIR Détecteur de Chocs obligatoirement connectés (5 XCAN 2 & XCAN3 uniquement XCAN 3 uniquement BLEU BLEU fils au total). PAGE 8 PAGE 8 Les autres fils sont acultatifs.

  • Page 6: Description Des Connexions Sur Le Véhicule

    Module de programmation XCANPROG1 Ce module facilite la programmation du système XCAN, il se branche sur ce connecteur C3. Ce module peut être nécessaire si vous devez changer le programme CANBUS A en programme B (cas rares) selon votre type de véhicule (voir tableau de compatibilité p.9 à 13)
  • Page 7 Si vous souhaitez ajouter une coupure démarreur à la Start (démarrage) 87a - Normalement Fermé Vers +12V Acc. On (contact) XCAN, il faut vous procurer un relais de coupure moteur Acc (accessoires) 87 - Normalement Ouvert Off (arrêt) et le connecter comme indiqué ci-contre.
  • Page 8 Bypass Lorsque la XCAN est activée, si ce fil reçoit une masse, la détection de chocs et la détection de mise au contact seront annulées (bypass). Cette option est utilisée pour des véhicules ayant par exemple une commande de démarrage à distance ou une commande d'activation de chauffage à l'arrêt du véhicule.
  • Page 9 Diagramme de connexion Signal d'ouverture du capot Ouverture du coffre télécommandé Déverouillage par télécommande Verrouillage par télécommande Programme XCAN Car Code AUDI...
  • Page 10 Diagramme de connexion Signal d'ouverture du capot Ouverture du coffre télécommandé Déverouillage par télécommande Verrouillage par télécommande Programme XCAN Car Code CITROEN FIAT FORD HONDA...
  • Page 11 Diagramme de connexion Signal d'ouverture du capot Ouverture du coffre télécommandé Déverouillage par télécommande Verrouillage par télécommande Programme XCAN Car Code JEEP MERCEDES...
  • Page 12 Diagramme de connexion Signal d'ouverture du capot Ouverture du coffre télécommandé Déverouillage par télécommande Verrouillage par télécommande Programme XCAN Car Code OPEL PEUGEOT PORSCHE SAAB SEAT SKODA SUBARU...
  • Page 13 Diagramme de connexion Signal d'ouverture du capot Ouverture du coffre télécommandé Déverouillage par télécommande Verrouillage par télécommande Programme XCAN Car Code TOYOTA VOLVO...

  • Page 14: Programmation Des Fonctions Optionnelles

    5. PROGRAMMATION DES FONCTIONS OPTIONNELLES Veuillez suivre les étapes ci-dessous pour programmer les fonctions optionnelles. La XCAN doit être désactivée & le contact doit être coupé MODE PROGRAMMATION Étape 1 • Porte ouverte mettre le contact du véhicule Étape 2 •...

  • Page 15: Retour Aux Paramètres Par Défaut (Sélection Usine)

    Exemple de programmation d'une fonction optionnelle : Réglage de l'option 4 (durée de l'info des détecteurs auxiliaires) pour une durée de 40 secondes (choix N°3). Étape 1 • Porte ouverte, mettre le contact du véhicule Étape 2 • Avant 10 sec., appuyez sur le bouton poussoir 3 fois Étape 3 •...

  • Page 16: Descriptif Des Fonctions Programmables

    Après avoir connecté le fil clignotants C4, vous pouvez alors choisir entre IMPULSION & CONTINU. Nous vous conseillons de tester les 2 modes pour voir si l'information clignotants fonctionne (armez et désarmez l'alarme XCAN par la télécommande d'origine pour voir si les clignotants réagissent). Si vous n'obtenez pas de résultats, il est possible de programmer l'information sortie clignotants comme suit :...
  • Page 17 3 • Coupure démarreur AUTOMATIQUE (CDA) Cette fonctionnalité assure une sécurité supplémentaire à votre véhicule en coupant le démarreur automatiquement sans avoir armé l'alarme XCAN. Le relais de coupure démarreur n'est pas fourni d'origine, veuillez contacter notre service technique si vous souhaitez ajouter cette fonction "coupure démarreur"...

  • Page 18: Armement Passif

    L’antidistraction est un réarmement automatique en cas de désarmement éxécuté par erreur ou inadvertance (distraction). En quittant votre véhicule, vous appuyez sur le bouton de verrouillage, la XCAN s’arme. En mettant vos clés de contact dans un sac un main, vous appuyez sur le bouton de déverrouillage par inadvertance (la XCAN est alors désarmée et le véhicule se retourve déverrouillé...
  • Page 19 10 & 11 • Changement du code pour arrêt de sécurité Le code de sécurité permet de désarmer l’alarme XCAN sans la télécommande d’origine. Ce code de sécurité est par défaut “1-1”, il est composé de 2 chiffres (de 1 à 9) que vous pouvez modifier comme suit : Étape 1 •...

  • Page 20: Utilisation Du Système

    (en fonction des réglages effectués) se déclenchent 2 fois. MÉMOIRE DES ALARMES : Au désarmement, si le système XCAN s'est déclenché, il enregistre les tentatives de vol / effraction de votre véhicule et vous alerte. Au désarmement, la sirène émet 4 bips successifs et les clignotants se déclenchent 2 fois. La LED indique la zone qui a detecté une anomalie comme ci-contre : Zone déclenchée...

  • Page 21: Arrêt De Sécurité

    Le ré-armement anti-distraction est une fonction programmable • voir page 18. Si vous activez cette fonction, si vous désarmez la XCAN sans ouvrir de porte, capot ou coffre dans les 30 sec., le ré-armement de la XCAN se fera automatiquement sans avoir à presser le bouton de verrouillage de la télécommande d'origine, les détails de cette fonction se trouve en page 18. Le désarmement se fait alors par la télécommande.

  • Page 22: Indication Des États Par La Led

    • XCAN3 : avec capteur sensitif de chocs à 2 niveaux + capteur par hyperfréquence de volumétrie Vous pouvez éjecter ces capteurs à l'activation de l'alarme XCAN, si par exemple, vous souhaitez laisser un animal dans un véhicule équipé d'un XCAN2 ou XCAN3, veuillez suivre la procédure suivante :...

  • Page 23: Mode Veille

    MODE VEILLE Le mode VEILLE permet de suspendre le fonctionnement de la XCAN. Ce mode peut vous être utile si vous prêtez votre véhicule par exemple ou lorsque vous déposez votre véhicule pour un entretien ou une opération mécanique chez votre garagiste. Le mode VEILLE permettra donc à la XCAN de ne pas s'armer au verrouillage des portes par la télécommande d'origine (les fonctions d'armement automatique ou anti-distraction seront aussi suspendues...

  • Page 24: Détection Des Tentatives D'effraction Et Alertes

    DÉTECTION DES TENTATIVES D'EFFRACTION ET ALERTES Le système XCAN réagit différemment en fonction des différents types de tentatives d'effraction qu'il détecte. XCAN 1 • 2 • 3 XCAN 1 • 2 • 3 XCAN 1 • 2 • 3 XCAN 2 • 3 XCAN 3 DÉTECTION...

  • Page 25: Garanties & Assistance Technique

    Le système BEEPER XCAN est garanti 3 ans à compter de sa date de production. En cas de problème, veuillez vous référer aux conditions de service après-vente présentes sur notre site internet : www.beeper.fr/cgv et contacter notre hot line technique SAV.

  • Page 26: Déclaration De Conformité

    69400 GLEIZÉ France 97RA-01 2571 Déclarons sous notre propre responsabilité que les produits Référencés : XCAN 0 • XCAN 1 • XCAN 2 • XCAN 3 de référence initiale de production : SAFECAN De type : Système d'alarme automobile CANBUS multiplexé...
  • Page 27 Plus dʼinfos Plus de promos www.beeper.fr...
  • Page 28 Ces données www.beeper.fr sont sous réserves de vérification de la compatibilité avec votre véhicule. IXIT BEEPER se dégage de toute responsabilité en cas de dégradation d’un véhicule suite à l’installation de ce produit.
