PS6210 Guide d'installation et de configuration

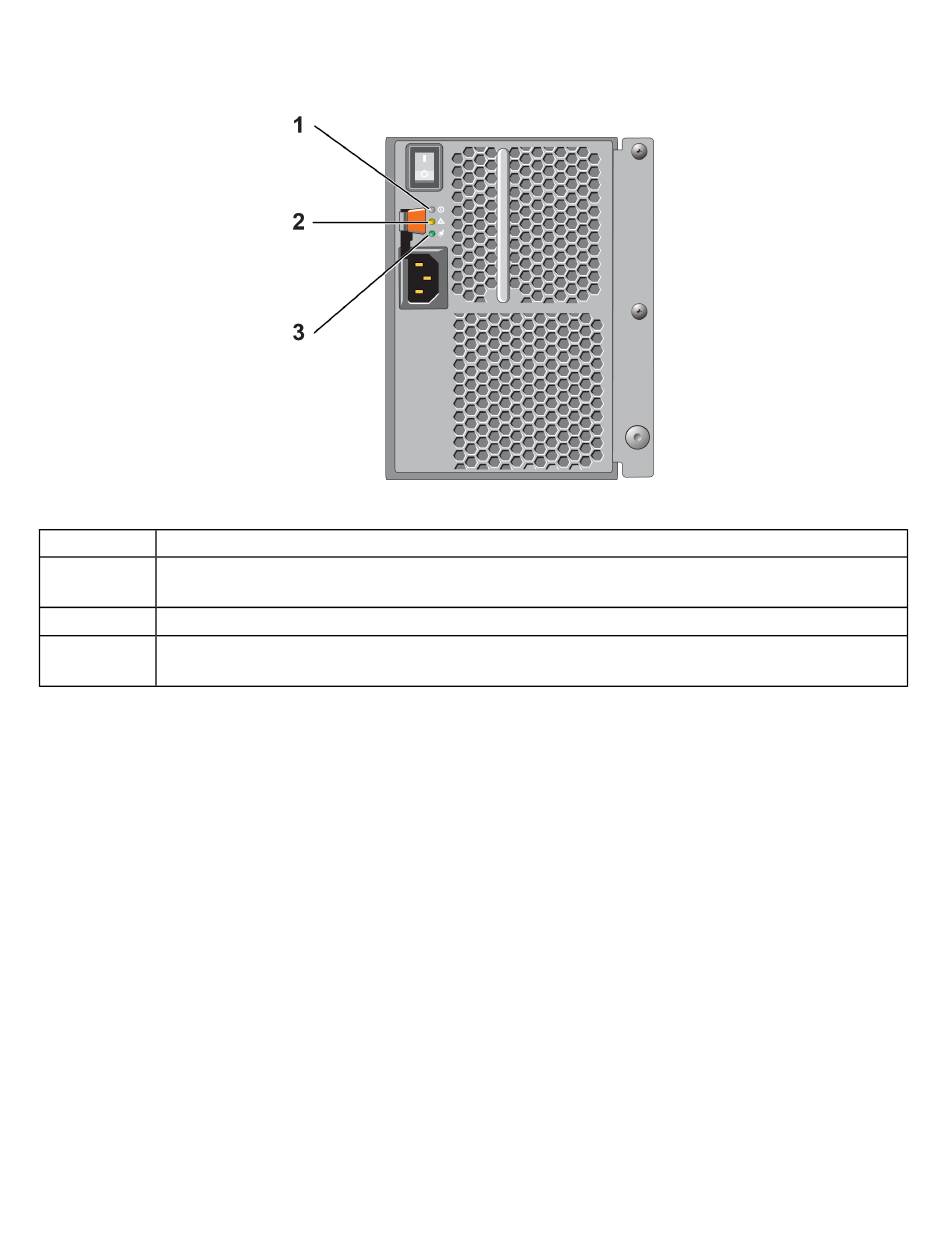

Figure 10 : Interrupteur et voyants du module d'alimentation secteur (matrice 4U)
Tableau 4 : Description des voyants du bloc d'alimentation
Légende
Description
État du bloc d'alimentation Ce voyant est allumé (vert) lorsque l'interrupteur est en position « allumé »
1
et le bloc d'alimentation alimente la matrice.
2
Erreur. Ce voyant est allumé (orange) si le bloc d'alimentation présente un problème.
Alimentation d'entrée Ce voyant est allumé (vert) tant que l'alimentation principale est connectée au
3
bloc d'alimentation.
3 Connexion des câbles de la matrice
17
