Bohrbild Janisol-Systeme
Schéma de perçage systèmes Janisol
Hole layout Janisol systems
18
24
Öffnungsrichtung rechts
Sens d'ouverture à droite
Directions of opening right
Beschichtungshinweis
24
18
Die Beschichtung der
Bänder und Profile sollte
gemäss den entsprechen-
den Umweltbedingungen
und Anforderungen aus-
geführt werden. Aus sys-
temtechnischer Sicht darf
die maximale Schichtdicke
die Funktionalität nicht ein-
schränken. Für die korrekte
Bandbeschichtung wird die
Verwendung von Stopfen
empfohlen.
8,5
25,75
18
24
25,75
8,5
Consigne de revêtement
Le revêtement des
paumelles et des profilés
doit être réalisé selon les
conditions environnantes
et les exigences données.
Pour des raisons techniques,
l'épaisseur de couche maxi-
male ne doit pas limiter la
fonctionnalité. Il est recom-
mandé d'utiliser des bou-
24
18
chons pour un revêtement
correct des paumelles.
24
18

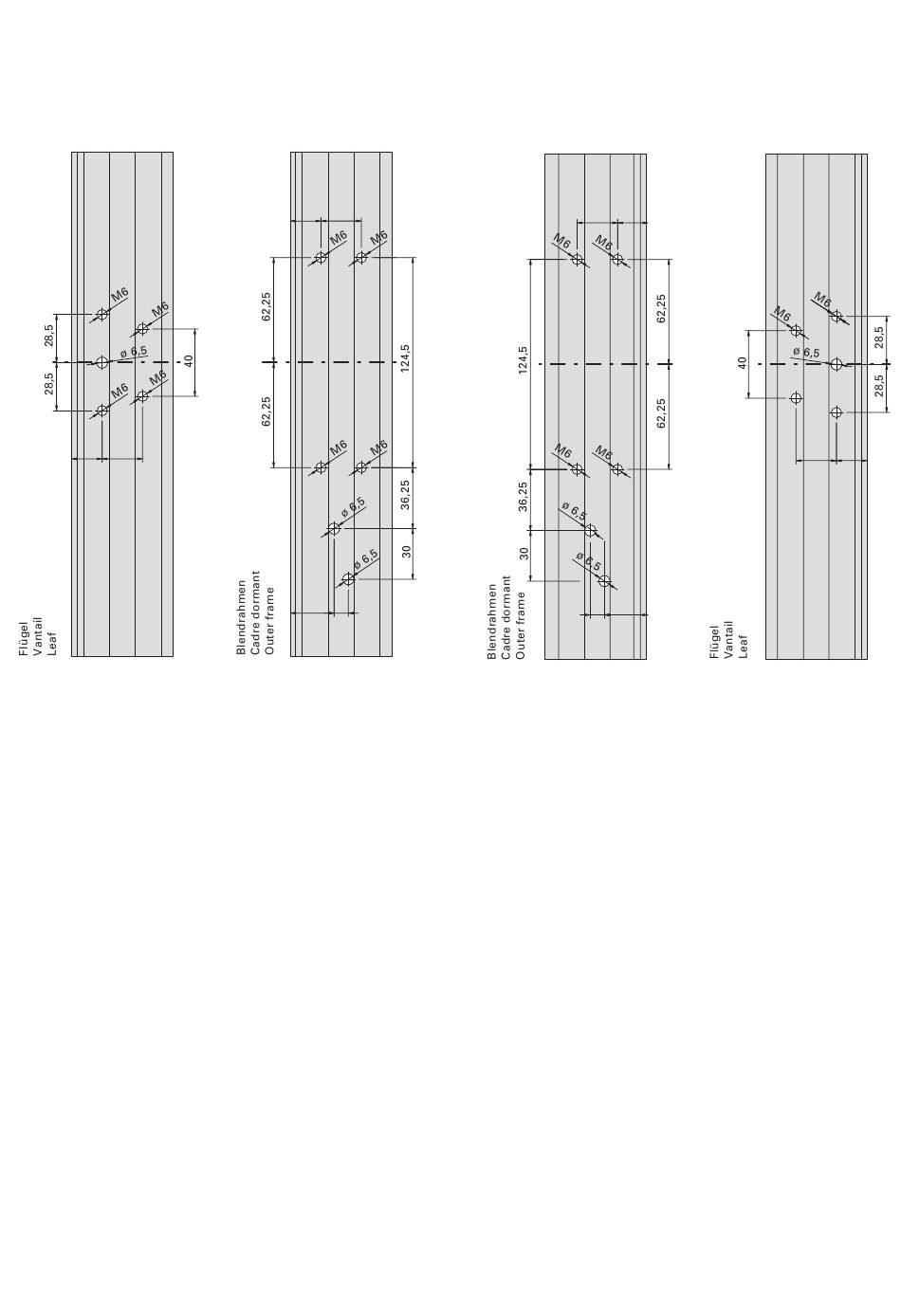

Bohrbild rechts
Schéma de perçage à droite
Hole layout right
8,5
25,75
Öffnungsrichtung links
Sens d'ouverture à gauche
Directions of opening left
Note on coating:
The hinges and profiles
must be coated in
accordance with the
Bohrbild links
corresponding environ-
Schéma de perçage à gauche
mental conditions and
Hole layout left
requirements. For technical
reasons, the maximum layer
thickness must not restrict
functionality. The use of
plugs is recommended in
order to ensure correct
coating of the hinges.
25,75
8,5
24
18
9 9
