Roulements Self-Lube
Séries 1200EC, 1200ECG et 1300EC
1200EC
Diamètre extérieur sphérique et fixation par
collier excentrique, non regraissable
Diamètre de Désignation RHP
l'arbre
Séries
mm pouces
1200EC
12 1217-12EC
15 1217-15EC
16 1217-16EC
17 1217-17EC
1⁄2 1217-1⁄2EC
5⁄8 1217-5⁄8EC
20 1220-20EC
3⁄4 1220-3⁄4EC
25 1225-25EC
7⁄8 1225-7⁄8EC
15⁄16 1225-15⁄16EC
1 1225-1EC
30 1230-30EC
11⁄8 1230-11⁄8EC
13⁄16 1230-13⁄16EC
1¼ 1230-11⁄4EC
35 1235-35EC
1¼ 1235-11⁄4EC
13⁄8 1235-13⁄8EC
17⁄16 1235-17⁄16EC
40 1240-40EC
11⁄2 1240-11⁄2EC
45 1245-45EC
15⁄8 1245-15⁄8EC
111⁄16 1245-111⁄16EC
13⁄4 1245-13⁄4EC
50 1250-50EC
17⁄8 1250-17⁄8EC
115⁄16 1250-115⁄16EC
2 1250-2EC
Merci de vérifier la disponibilité.
82
1200ECG
Diamètre extérieur sphérique et fixation par
collier excentrique, regraissable
Diam.
d'alésage
Séries Séries
1200ECG 1300EC
1217-12ECG 1317-12EC 40,00 12,00 28,63 6,53 28,60 0,60
1217-15ECG 1317-15EC
1217-16ECG 1317-16EC
1217-17ECG 1317-17EC
1217-1⁄2ECG 1317-1⁄2EC
1217-5⁄8ECG 1317-5⁄8EC
1220-20ECG 1320-20EC 47,00 14,00 31,03 7,53 33,30 1,00
1220-3⁄4ECG 1320-3⁄4EC
1225-25ECG 1325-25EC 52,00 15,00 31,03 7,53 38,10 1,00
1225-7⁄8ECG 1325-7⁄8EC
1225-15⁄16ECG 1325-15⁄16EC
1225-1ECG 1325-1EC
1230-30ECG 1330-30EC 62,00 16,00 35,73 9,03 44,50 1,00
1230-11⁄8ECG 1330-11⁄8EC
1230-13⁄16ECG 1330-13⁄16EC
1230-11⁄4ECG 1330-11⁄4EC
1235-35ECG 1335-35EC 72,00 17,00 38,93 9,53 55,60 1,00
1235-11⁄4ECG 1335-11⁄4EC
1235-13⁄8ECG 1335-13⁄8EC
1235-17⁄16ECG 1335-17⁄16EC
1240-40ECG 1340-40EC 80,00 18,00 43,73 11,03 60,30 1,00
1240-11⁄2ECG 1340-11⁄2EC
1245-45ECG 1345-45EC 85,00 19,00 43,73 11,03 63,50 1,00
1245-15⁄8ECG 1345-15⁄8EC
1245-111⁄16ECG 1345-111⁄16EC
1245-13⁄4ECG 1345-13⁄4EC
1250-50ECG 1350-50EC 90,00 20,00 43,73 11,04 69,90 1,00
1250-17⁄8ECG 1350-17⁄8EC
1250-115⁄16ECG 1350-115⁄16EC
1250-2ECG 1350-2EC

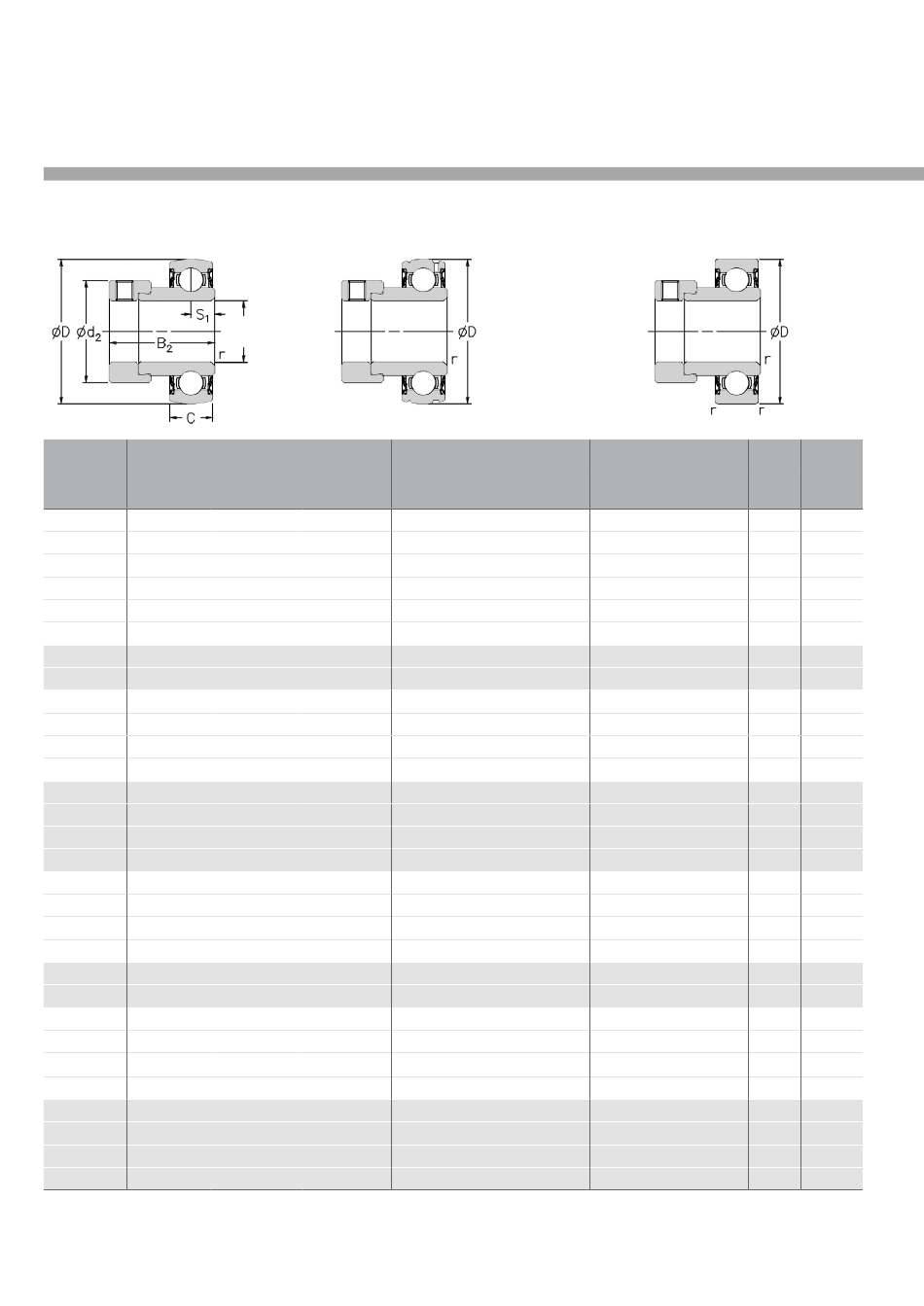

Rayon en fonction du
rayon filet maxi r
Dimensions (mm)
D C B2 s1 d2 r
1300EC
Diamètre extérieur cylindrique et
fixation par collier excentrique
Capacités de charge ISO Vitesse
max.
dynamique statique Cor
tr/mn
Cr Newtons Newtons
9550 4800 7000
12800 6650 6700
14000 7880 6250
19500 11300 5300
25700 15300 4500
32500 19900 4000
32500 20500 3700
35000 23200 3400
Poids
(approx.)
kg
0,15
0,16
0,23
0,40
0,58
0,73
0,87
0,98
