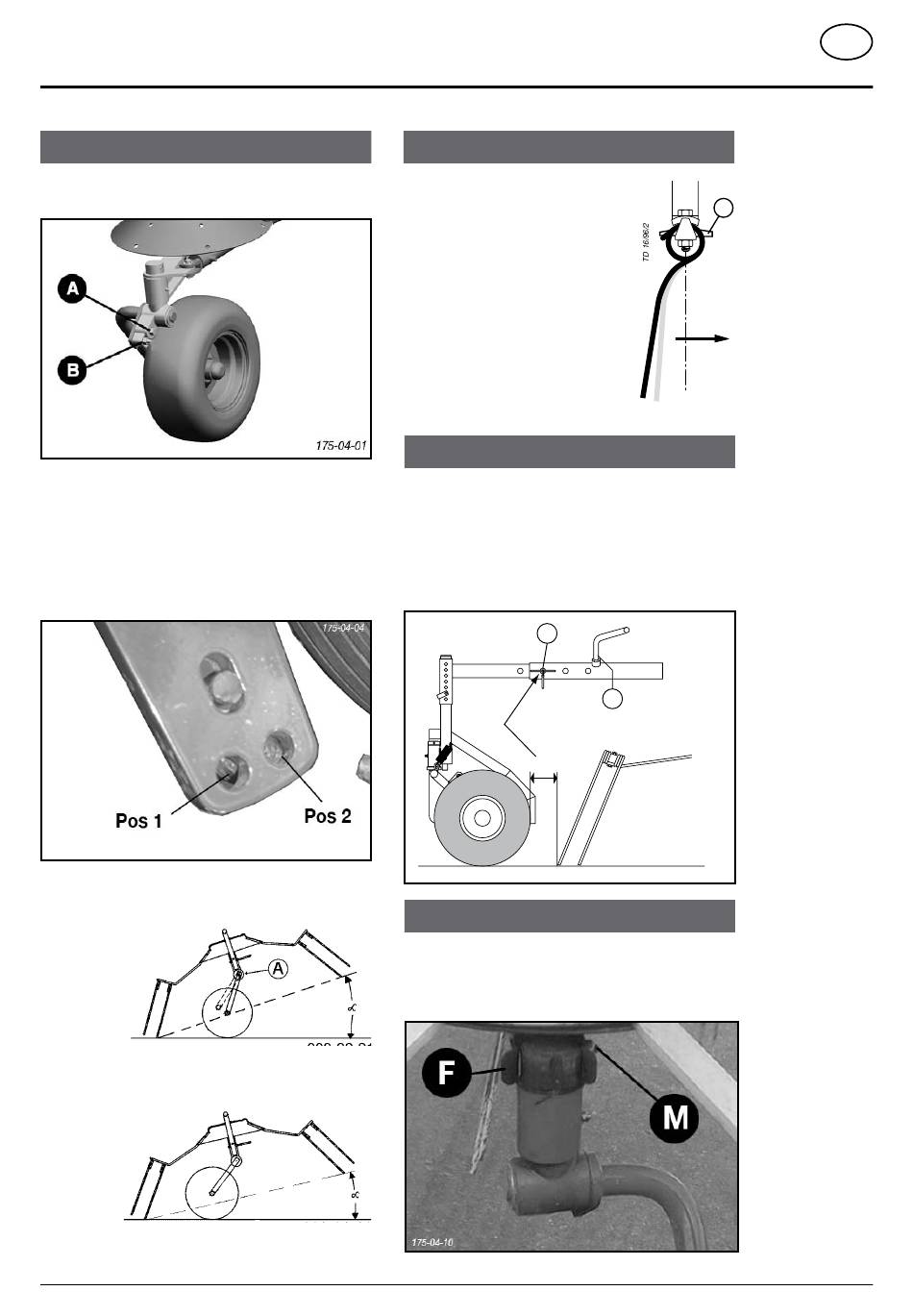

Réglage de l'inclinaison des toupies
les axes de roue peuvent être orientés dans une certaine
plage par l'excentrique (A).
- Desserrer la vis (B)
- Tourner l'excentrique (A) avec une clé à œil
- 1 cran = ° de modification d'inclinaison
- Resserrer la vis (B)
2 positions additionnelles de fixation
Beaucoup de fourrage = Angle important
Peu de fourrage = Angle faible
0700_F-Einsatz_2162
Réglage de la position des dents
Il est également important que l'angle
des dents soit correct (Voir chapitre
MISE EN SERVICE).
Régler la roue de jauge
• Choisir un écartement (A) entre la roue de jauge et les
dents la plus faible possible.
- Selon la quantité de fourrage, mettre la broche (B) dans
la position appropriée.
- Puis bloquer le bras avec la vis (H).
B
175-04-14
A
Réglage des roues suiveuses
Augmenter ou baisser la tension du ressort (F).
- serrer ou desserrer la vis (M)
- 13 -
mise en service
80
R
S
1
S
2
H
F
