ProMinent DMT PROFIBUS DP Instructions Complémentaires page 60

Passer dans le mode PROFIBUS
Adaptateur en Y (accessoire, réf. 1005838)

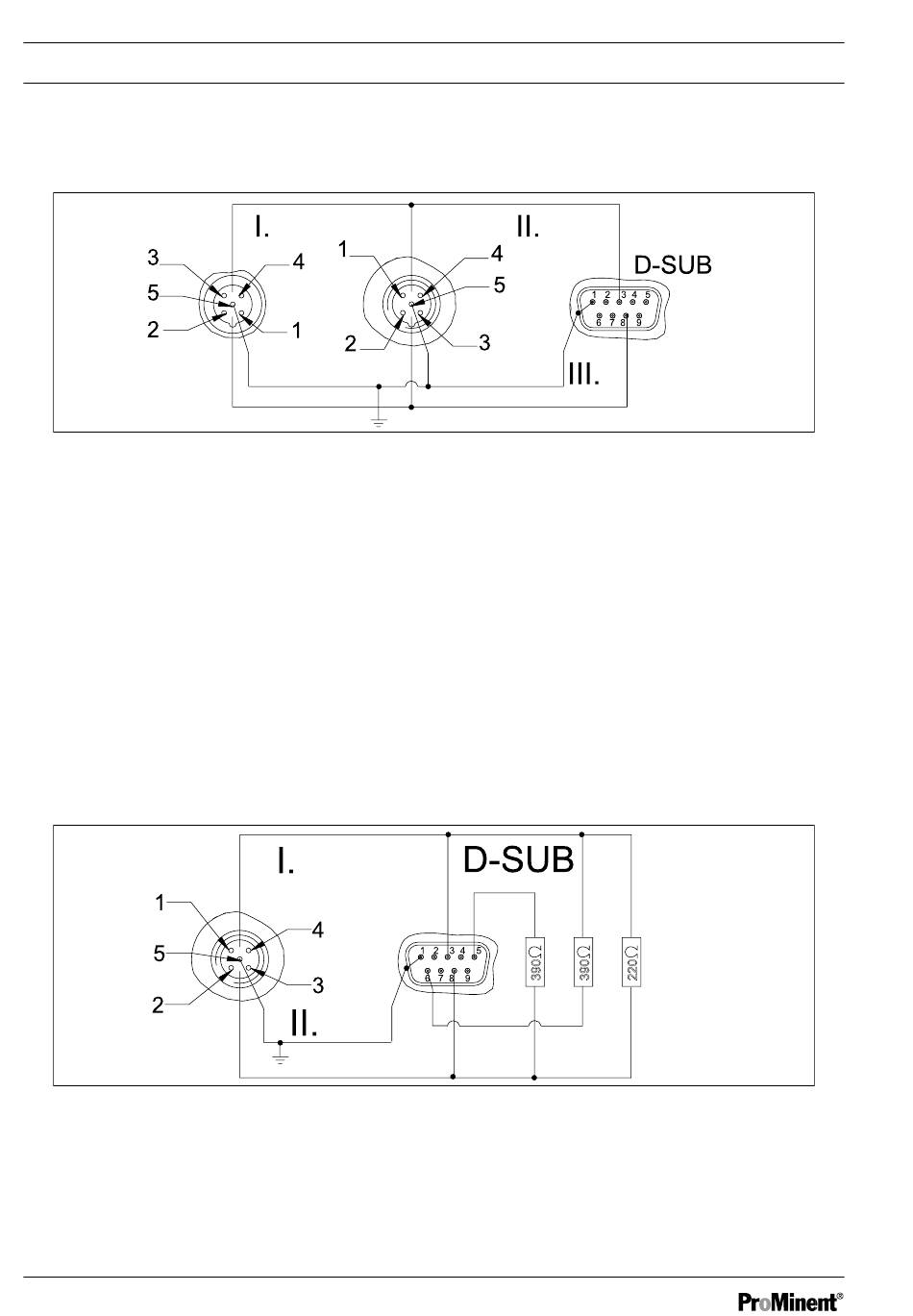

Fig. 5 : Schéma de connexion
1 Blindage
3 Txd / Rxd - P (rouge)
5 DGND
6 VP
Si les conditions ambiantes requièrent une protection contre les contacts et contre l'humi‐
dité IP 65, vous devez utiliser des câbles munis de fiches industrielles M12 et d'une prise
D-Sub à 9 pôles scellée. L'adaptation au DMT est assurée par un adaptateur en Y avec
des fiches industrielles M12 aux deux extrémités (une mâle et une femelle chacune) et
d'une fiche D-Sub à 9 pôles scellée. La fiche D-Sub à 9 pôles permet le raccordement
avec le DMT.
Adaptateur de terminaison (accessoire, réf. 1005839)
Fig. 6 : Schéma de connexion
1 Blindage
3 Txd / Rxd - P (rouge)
5 DGND
6 VP
60
/ Installation
®
8 Txd / Rxd - N (vert)
I. Prise (femelle)
II. Fiche (mâle)
III. Blindage
8 Txd / Rxd - N (vert)
I. Fiche (mâle)
II. Blindage
A0897
A0898
