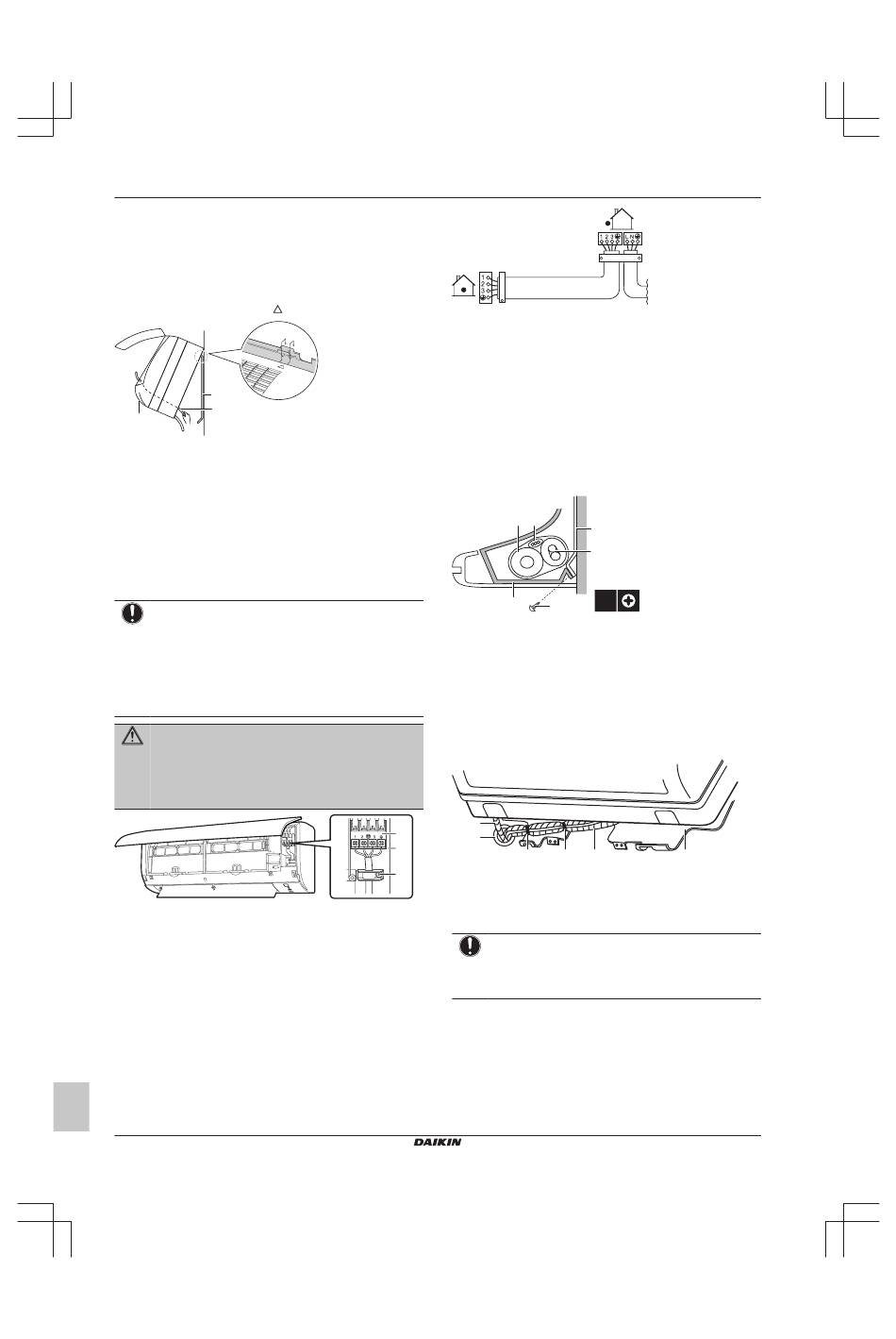

5 Installation
5.4.1
Raccordement du câblage électrique sur
l'unité intérieure
Les travaux d'électricité doivent être effectués conformément au
manuel d'installation et aux règles de câblage électrique nationales
ou au code de bonne pratique.
1 Placez l'unité intérieure sur les crochets de la plaque de
montage. Utilisez les repères " " comme guide.
a
b
c
a
Plaque de montage (accessoire)
b
Câble d'interconnexion
c
Guide-fil
2 Ouvrez le panneau avant, puis le couvercle d'entretien.
Reportez-vous à
"5.1.1 Ouverture de l'unité
3 Passez le câble d'interconnexion de l'unité extérieure par le trou
de traversée de mur, par l'arrière de l'unité intérieure et par
l'avant.
Note: Dans le cas où le câble d'interconnexion a été dénudé à
l'avance, recouvrez les extrémités avec de la bande isolante.
4 Repliez l'extrémité du câble vers le haut.
REMARQUE
▪ Veillez à maintenir le câble d'alimentation et le câble de
transmission écartés. Le câblage de transmission et
d'alimentation peut croiser, mais ne peut être acheminé
en parallèle.
▪ Afin d'éviter des interférences électriques, la distance
entre les deux câbles doit TOUJOURS être d'au moins
50 mm.
AVERTISSEMENT
Prenez des mesures adaptées afin que l'unité ne puisse
pas être utilisée comme abri par les petits animaux. Les
petits animaux qui entrent en contact avec des pièces
électriques peuvent provoquer des dysfonctionnements, de
la fumée ou un incendie.
a
Bornier
b
Bloc de composants électriques
c
Retenue de câblage
5 Dénudez les extrémités des fils d'environ 15 mm.
6 Faites correspondre la couleur des fils avec les numéros de
borne des borniers de l'unité intérieure, puis vissez fermement
les câbles à la borne correspondante.
7 Raccordez le fil de terre à la borne correspondante.
8 Fixez fermement les fils à l'aide des vis des bornes.
9 Tirez les câbles pour vérifier qu'ils sont correctement fixés, puis
maintenez-les avec un dispositif de retenue des câbles.
10 Placez les câbles de manière à ce que le couvercle d'entretien
se place correctement, puis fermez le couvercle d'entretien.
Manuel d'installation
10
5.5
5.5.1
1 Après la tuyauterie de vidange, la tuyauterie du réfrigérant et le
câblage électrique sont terminés. Enveloppez les tuyaux de
réfrigérant, le câble d'interconnexion et le tuyau de purge avec
de la bande isolante. Enveloppez au moins la moitié de la
largeur de la bande à chaque tour.
intérieure" [ 4 7].
5.5.2
1 Placez les tuyaux de réfrigérant le long de la voie réservée à
cet effet sur la plaque de montage.
a
a
b
b
c
REMARQUE
▪ Ne pliez PAS les tuyaux de réfrigérant.
▪ Ne poussez PAS les tuyaux de réfrigérant sur le bâti
(A)(F)TXP20~35L5V1B + FTXF20~35A5V1B + FTXF20~25B5V1B
Finalisation de l'installation de
l'unité intérieure
Pour isoler la tuyauterie de drainage, la
tuyauterie de réfrigérant et le câble
d'interconnexion
a
b
c
d
2×
f
e
a
Tuyau de purge
b
Câble d'interconnexion
c
Plaque de montage (accessoire)
d
Tuyaux de réfrigérant
e
Vis de fixation de l'unité intérieure M4×1L (accessoire)
f
Bâti inférieur
Passage des tuyaux à travers les trous de
mur
c
c
d
a
Tuyau de purge
b
Calfeutrez ce trou avec du mastic ou du produit de
calfeutrage.
c
Bande adhésive en vinyle
d
Ruban d'isolation
e
Plaque de montage (accessoire)
inférieur ou la grille avant.
Climatiseur autonome Daikin
3P519299-1H – 2019.09
