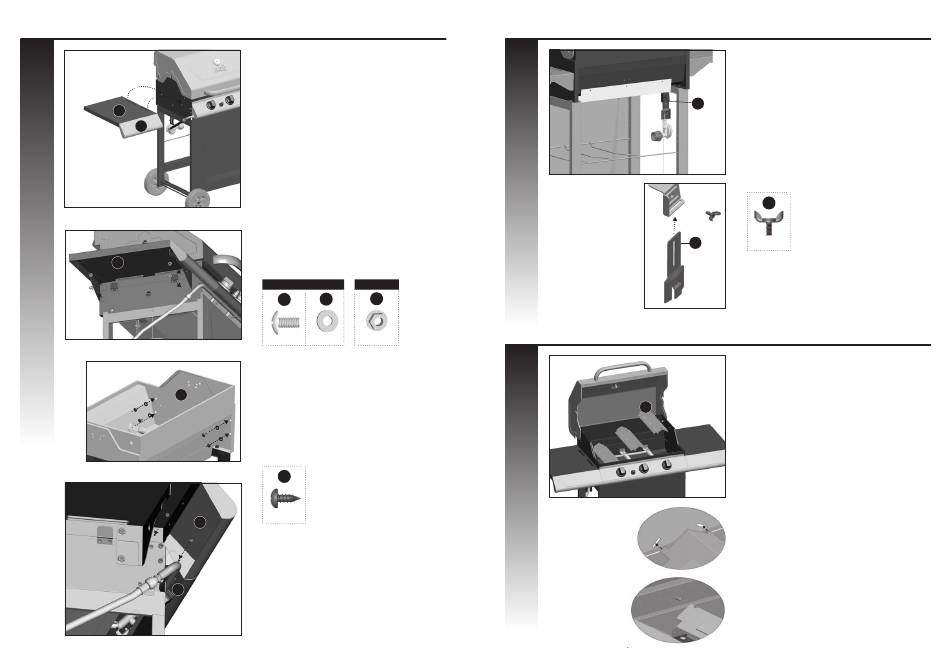

INSTRUCTIONS D'ASSEMBLAGE
8
EC
ED
Vue de l'avant gauche
EC
B2
B2
Vue, dessous la tablette latéral gauche
BA
A1
A1
Vue arrière
ED
CA
Vue, dessous la tablette latéral gauche
MONTAGE DE LA TABLETTE
LATÉRALE GAUCHE
a. Insérez les crochets de montage de la tablette
latérale gauche (EC et ED) dans les rainures
situées sur le côté gauche du foyer (BA).
b. Fixez la tablette latérale de gauche (EC) au
foyer (BA).
VOUS AUREZ BESOIN:
B2
A1
1
6
3
X 4
X 4
X 4
c. Fixez la bordure de la tablette latérale gauche
(ED) au tableau de commande (CA).
Serrez à fond toutes les vis.
VOUS AUREZ BESOIN:
4
X 2
10
INSTRUCTIONS D'ASSEMBLAGE
9
Vue arrière
10
BE
MODÈLE AU PROPANE SEULEMENT
Insérez et attachez l'agrafe de la patte de retenue
du réservoir (EF) dans le support de la patte de
retenue du réservoir, situé sur le dessus de pan-
EF
neau latéral gauche du chariot (DB), au centre.
VOUS AUREZ BESOIN:
2
EF
X 1
Installez les couvre-brûleurs (BE) dans le foyer.
11
