LIST DE PIÈCES DU MODÈLE (PROPANE) POUR 85-3004-2 (G45118)
ÉLÉMENT
QUANTITÉ
DÉSIGNATION
AA
1
Assemblage du couvercle supérieur
AB
1
Thermomèter
AC
1
Poignée pour couvercle supérieur
AD
2
Butoirs du couvercle-arrière
AE
2
Butoirs du couvercle-avant
AF
2
Vis pour couvercle supérieur
BA
1
Compartiment des brûleurs
BB
3
Brûleur
BC
1
Ensemble d'électrodes du brûleur principal
BD
2
Tige de support de brûleur
BE
3
Brise-flammes
BF
3
Grils de cuisson
BG
1
Grille de réchaud
CA
1
Panneau de commande
CB
1
Ensemble de tubulures
CC
1
Régulateur
CD
3
Collerette pour bouton de commande
CE
3
Bouton de commande
CF1
1
D'allumage électronique
CF2
1
Bouton d'allumeur électronique
CG
1
Crochet de récipient à graisse
CH
1
Récipient à graisse
CI
1
Ecran thermique
DA
1
Panneau latérale du chariot droit
DB
1
Panneau latérale du chariot gauche
DC
1
Support arrière
DD
1
Panneau avant
DE
2
Embouts
DF
1
Porte-allumettes
DG
2
Roue
DH
1
Boulon pour roue
EA
1
Tablette latérale de droite
EB
1
Bordure droite de la tablette latérale
EC
1
Tablette latérale de gauche
ED
1
Bordure gauche de la tablette latérale
EE
1
Barre de retrait du réservoir
EF
1
Attache soutien de bonbonne
F1
1
Kit de quincaillerie
F2
1
Instructions D'assemblage
F3
1
Manuel de sécurité et entretien
N° DE PIÈCE
G451-3000-01
G451-0008-01
G413-0001-01
G303-0038-01
G430-00B8-01
G430-0024-01
G451-0200-01
G432-B600-01
G501-0010-01
G432-0078-01
G430-0005-01
G451-1200-01
G430-0003-01
G451-J001-01
G451-J100-01
G402-0069-01
G430-0027-02
G432-0090-01
G409-0021-A1
G308-0025-01
G305-0043-01
G430-0033-02
G451-6201-01
G451-0500-02
G451-0400-02
G431-0031-02
G451-0005-02
G431-0004-01
G401-0079-01
G210-0018-02
G430-0007-01
G430-1500-A1
G451-0003-01S
G430-2100-02
G451-0007-01
G430-5402-01
G306-0020-01
G451-B004-01
G451-M018-01
G207-M015-02
2

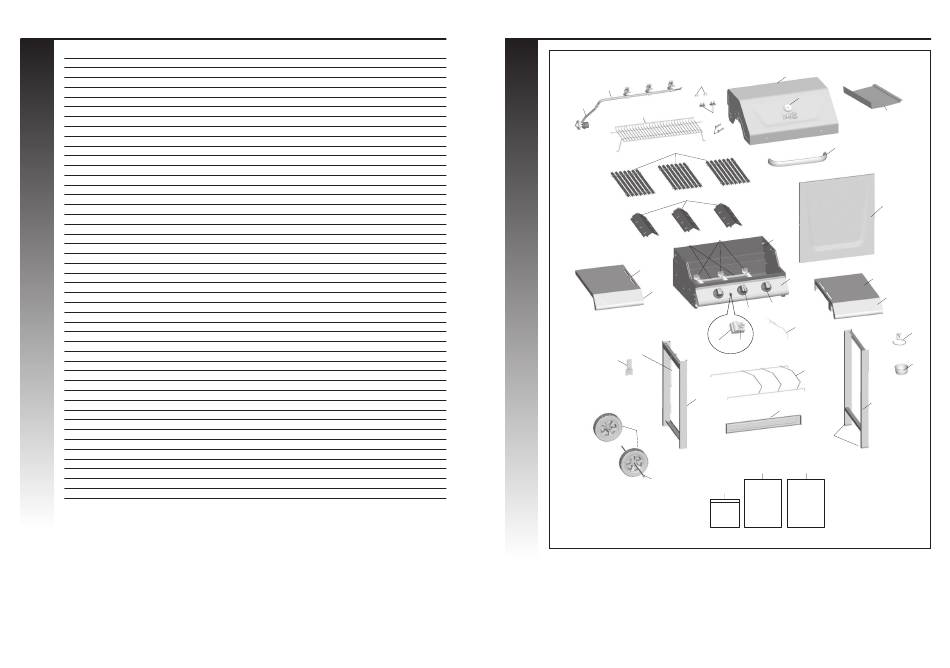

DIAGRAMME ÈCLATÈ (PROPANE) POUR 85-3004-2 (G45118)
CB
CC
BG
BF
BD
EC
ED
DF
EF
DG
DH
AA
AD
AB
AE
AF
AC
BE
BA
BB
CA
CD
CE
BC
CF1
CF2
EE
DB
DC
DE
F2
F3
F1
Guide de
Manuel
Sécurité et
d'entretien
Kit de
quincaillerie
3
CI
DD
EA
EB
CG
CH
DA
