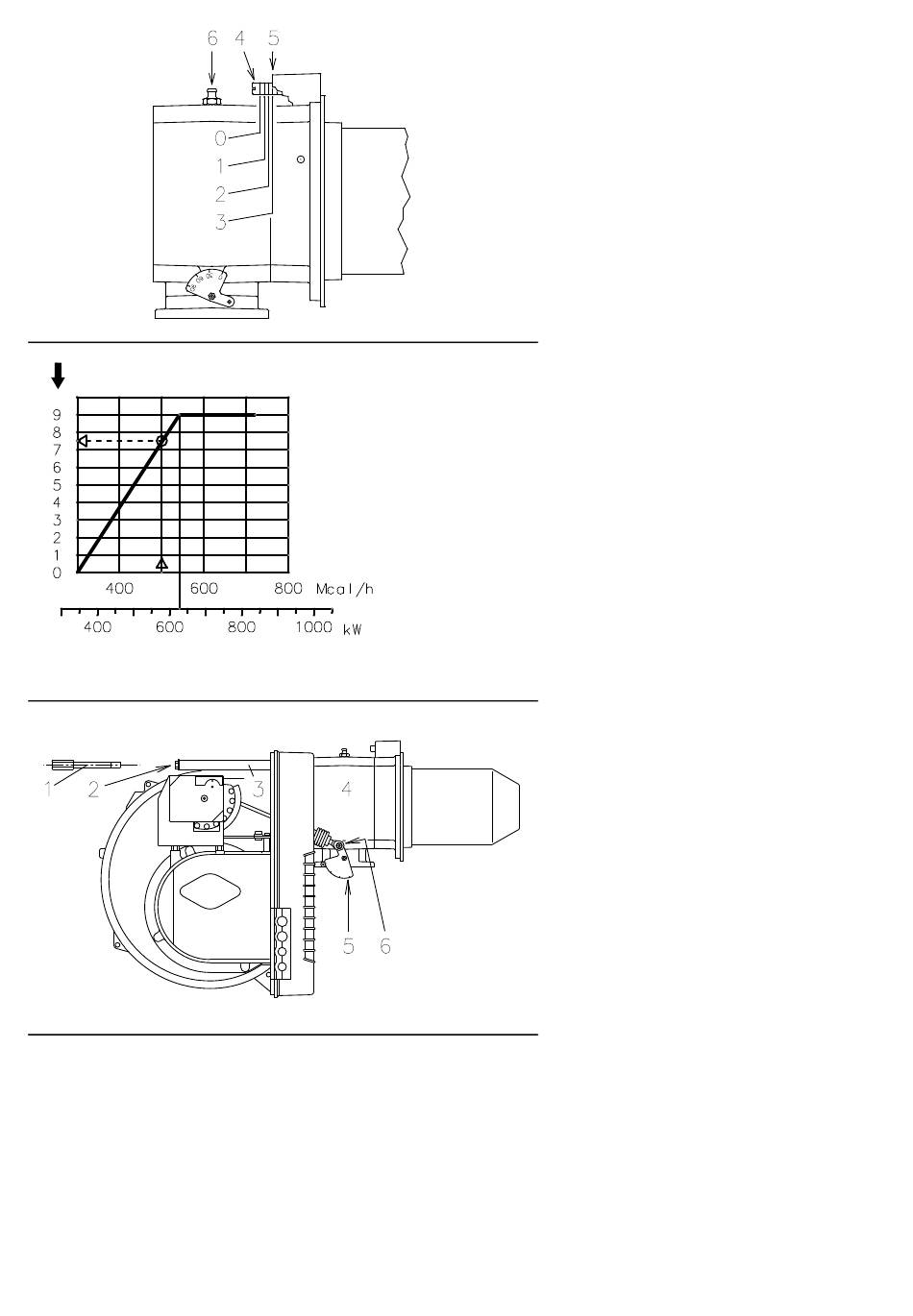

AFSTELLING VAN DE BRANDERKOP

Op dit punt van de installatie zijn de branderkop
en de mof aan de ketel bevestigd zoals in fig
(A). Het is dus zeer makkelijk om de branderkop
af te stellen; de afstelling hangt enkel af van het
maximum vermogen van de brander.
Daarom moet vóór de afstelling van de brander-
kop deze waarde bepaald worden.
De afstelling is voorzien aan de kant van de
lucht.
Zoek in het diagram (B) het merkteken waarop
de lucht moet afgesteld worden, en dus:
Afstelling van de lucht (A)
Draai de schroef 4)(A) totdat het gevonden
merkteken samenvalt met het voorste vlak 5)(A)
van de flens.
Voorbeeld
MAX vermogen van de brander = 500 Mcal/h.
D3905
Uit het diagram (B) blijkt dat voor dit vermogen
de afstelling van de lucht uitgevoerd moet wor-
den op merkteken 7.5, zoals in fig. (A).
Na de afstelling van de kop moet de brander
weer op de geleiders 3)(C) gemonteerd worden
op ongeveer 100 mm afstand van de mof 4)(C) -
brander in de positie die is aangegeven op fig.
(C)pag. 6 - en plaats de sonde- en elektrodeka-
bel, en laat de brander vervolgens tot aan de
mof glijden zoals wordt aangegeven op fig. (C).
Plaats de schroeven 2) weer op de geleiders 3).
Bevestig de brander aan de mof met de
schroef 1).
Maak het scharnierpunt 6) weer vast aan de
gegradueerde sector 5).
Opgelet
Bij het sluiten van de brander op de geleiders
wordt aangeraden om de hoogspanningskabel
en de kabel van de sonde naar buiten te trekken
tot ze lichtjes aangespannen zijn.
