Vision TM-ST TECHMOUNT Mode D'emploi page 15

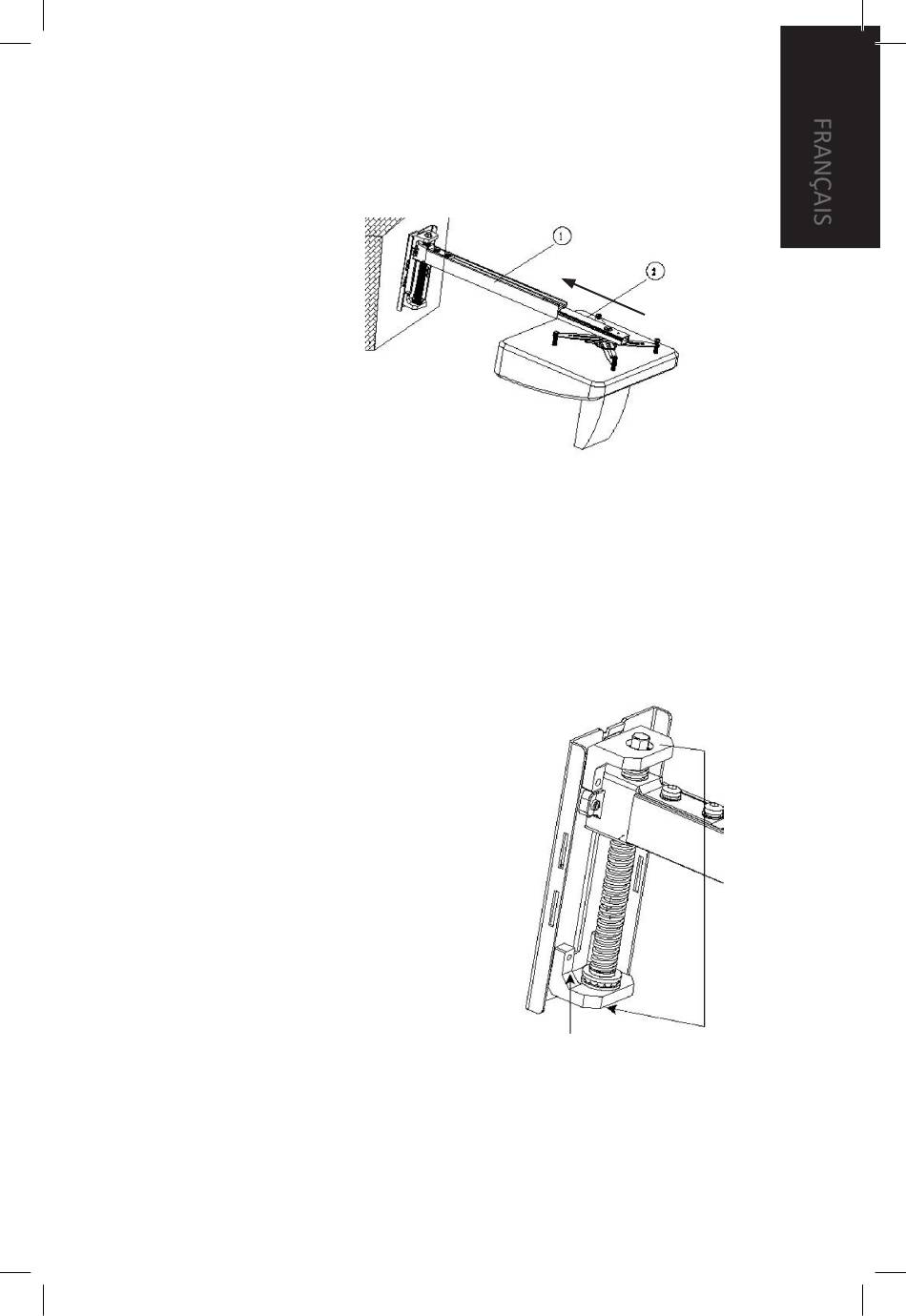

7. Insérez ensuite la 2ème section ainsi assemblée dans la 1ère section du bras,
comme indiqué ci-dessous. Lorsque l'écran / le tableau blanc est très petit (144 cm
de diamètre, par exemple), vous devez commencer par insérer la partie projecteur
de la 2ème section de manière à ce que le projecteur soit dos au mur, pour ensuite
le faire pivoter de 180°.
1. 1ère section du bras
2. 2ème section du bras
8. Mettez le projecteur sous tension et réglez la longueur du bras pour que l'image
projetée corresponde à la LARGEUR de l'écran. Si le bras dépasse la face arrière du
projecteur, suivez les étapes suivantes :
a. Marquez la longueur en trop de la 1ère section.
b. Retirez l'ensemble projecteur / bras.
c. Coupez la 1ère section à la longueur désirée pour qu'elle ne dépasse pas du
projecteur.
d. Réinsérez l'ensemble projecteur / bras dans la 1ère section et fixez-les en
position à l'aide des écrous hexagonaux sur la surface supérieure de la 1ère
section.
9. Suivez les étapes suivantes pour régler la hauteur de
l'image:
Projecteurs à focale ultra courte:
a. À l'aide d'un niveau, réglez les vis creuses à
l'extrémité de chaque bras de l'araignée pour que
le projecteur soit de niveau ou perpendiculaire à
la surface de projection.
b. Tournez la tige filetée de la plaque de fixation
pour déplacer le bras vers le bas ou le haut, le
cas échéant.
Projecteurs à focale courte:
Utilisez le réglage de la hauteur de la plaque murale
et le mécanisme d'inclinaison pour régler l'image.
Une fois tous les réglages effectués, insérez les
écrous hexagonaux pour fixer le bras en place sur
la plaque murale.
1. Boulon de réglage vers
le bas / haut (accessible
à partir de la partie
supérieure ou inférieure
de la plaque murale)
13
