10.0 Réglage et mise en service des versions Akva Lux II TDP-F
Informations générales
REMARQUE : certains modèles peuvent avoir une apparence légèrement
différente, mais la fonction de régulation est en principe identique à celle
décrite ci-dessous.
Maintenance et mise en service
Effectuez les procedures de maintenance conformément au tableau de
frequence de maintenance presente dans la section intitulee 'Utilisation et
maintenance' , pages 26-27. Effectuez les reglages conformement aux
instructions ci-dessous.
Pour le nettoyage de l' e changeur a plaque, veuillez vous reporter a la page
26.
Mise en service
Mettez la sous-station en service conformément aux instructions page 10-13.
Eau chaude sanitaire
L'eau chaude sanitaire est préparée dans l'échangeur de chaleur selon
le principe du débit et la température est régulée par un régulateur
auto-moteur combiné hydraulique et thermostatique PTC2+P (fig. 1a)
avec régulateur de pression différentielle intégré, qui bloque le débit
côtés primaire et secondaire via l'échangeur de chaleur dès que le
processus de puisage est terminé.
Option : la température est également régulée par un régulateur hydraulique
auto-moteur PM2+P (fig. 1b).
Régulation de la température de l'eau chaude PTC2+P
Réglez la température ECS en tournant la bague de réglage vers le repère
« + » (plus chaud) ou « - » (plus froid). Commencez en tournant la bague
dans le sens des aiguilles d'une montre, jusqu'à la butée/jusqu'à ce
que vous ne puissiez plus la tourner. Tournez ensuite la bague dans le
sens inverse des aiguilles d'une montre, jusqu'à ce que la température
de l'eau produite soit supérieur à 50 °C conformément au code de la
santé publique (notamment les articles R. 1321-49 et R. 1321-53) pour
un débit de puisage normal et doit être inférieur à 60 °C). Nénamoins la
température doit être inférieure à 55 °C afin d'éviter le dépôt de tartre
dans l'échangeur.
Régulation de la température de l'eau chaude PM2+P
Réglez la température ECS en tournant la bague de réglage vers le repère
rouge (plus chaud) ou bleu (plus froid). Commencez par tourner la poignée
dans le sens des aiguilles d'une montre, jusqu'à ce que l'indicateur de
température se trouve à l'opposé du point bleu. Tournez ensuite la bague
dans le sens inverse des aiguilles d'une montre, jusqu'à ce que la température
de l'eau produite soit supérieur à 50 °C conformément au code de la santé
publique (notamment les articles R. 1321-49 et R. 1321-53) pour un débit de
puisage normal et doit être inférieur à 60 °C. N.B. : l'indicateur de température
doit se trouver entre le point bleu et le point rouge, sinon le régulateur s'arrête.
Fonction de bipasse (connexion d'usine)
Les sous-stations Akva Lux II TDP-F sont équipées de la vanne thermos-
tatique de bipasse Danfoss FJVR (fig. 2), afin que lors du puisage de l'eau,
le réchauffeur d'eau commence immédiatement à produire de l'eau
chaude. Nous recommandons le réglage de la vanne thermostatique
en position 3. Dans le cas où vous devez attendre longtemps (c.-à-d. plus
de 20 sec.) pour obtenir de l'eau chaude, il peut être nécessaire de posi-
tionner la vanne thermostatique sur une position supérieure à 3. Si vous
souhaitez éviter toute perte de temps, vous devez régler la recirculation
de l'eau chaude sanitaire aux points de puisage.
Vanne thermostatique de circulation/conversion en recirculation.
Dans les systèmes avec recirculation, la vanne thermostatique (fig. 2)
fonctionne comme une vanne thermostatique de circulation, et la tem-
pérature de l'eau de circulation peut être définie indépendamment de
la température de l'eau chaude sanitaire sélectionnée. Nous recomman-
dons le réglage de la vanne thermostatique en position 3. Pour les ins-
tructions concernant la configuration d'une connexion de recirculation,
reportez-vous aux pages 14 à 22.
Danfoss District Energy
Sous-stations Akva Lux II TDP-F
Type 144B2438

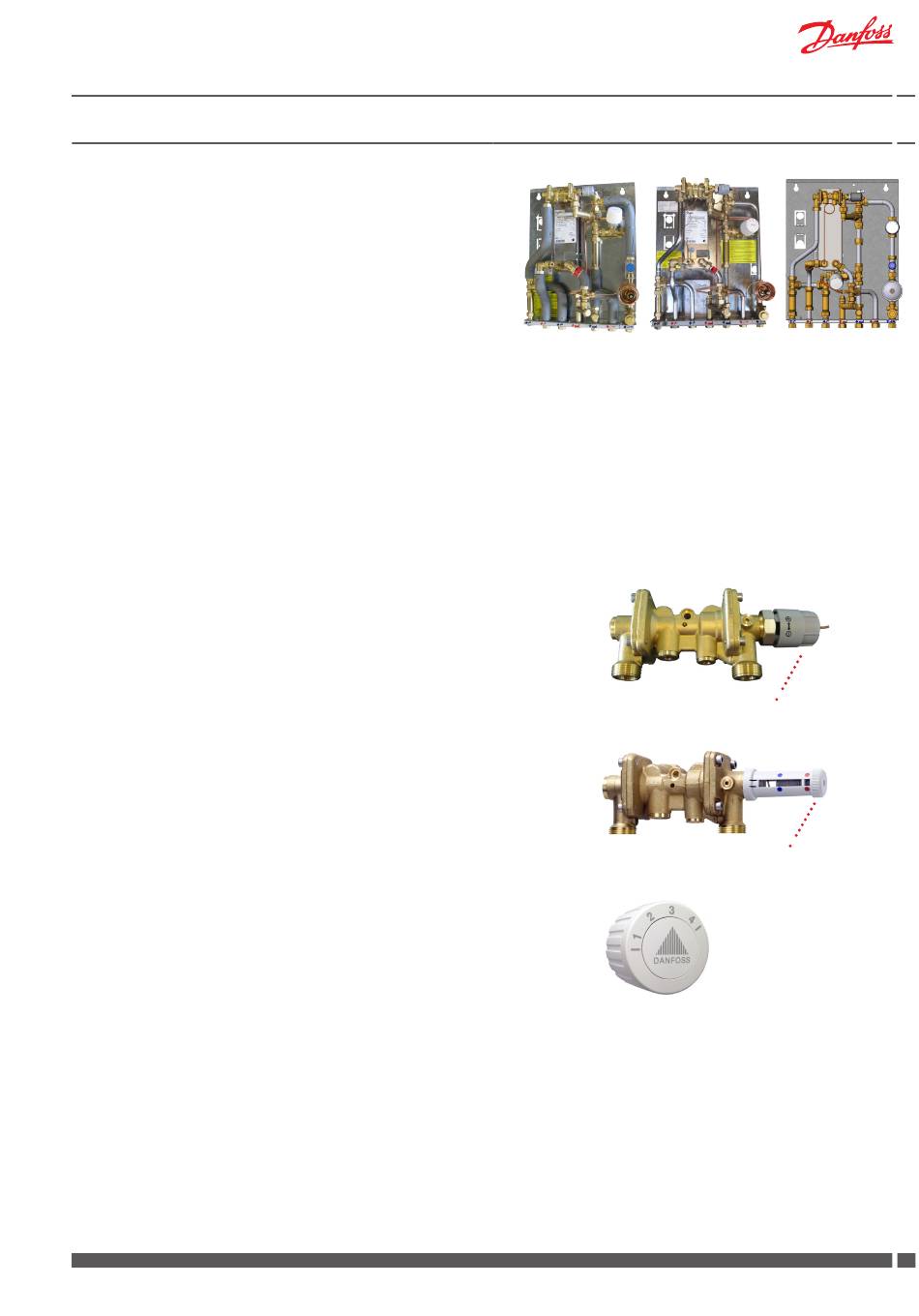

Fig. 1a
Fig. 1b
Fig. 2
VI.HE.A2.04
Type 004U8089
Type 144B2403
Bague de réglage
Bague de réglage
Réglage de l'échelle
(indicatif )
Pos. 2 = 30 °C
3 = 40 °C
4 = 45 °C
23 23
