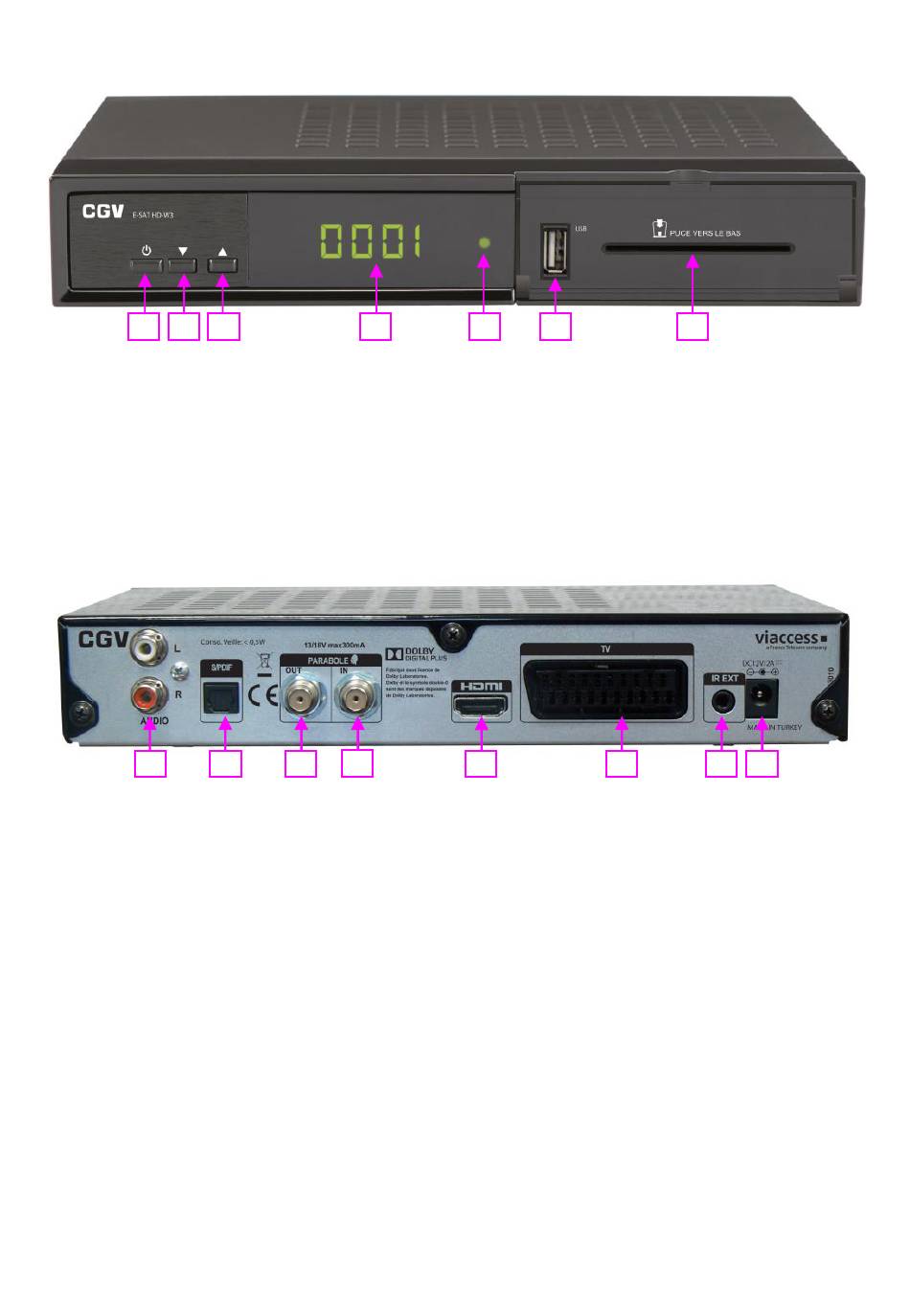

La face avant
1
2
1: Bouton de mise en marche/mise en veille du E-SAT HD-W3.
2: Bouton de sélection/affichage de la chaîne précédente.
3: Bouton de sélection/affichage de la chaîne suivante.
4 : Afficheur : Affiche le numéro de chaîne, OtA pendant une mise à jour...
5 : Voyant ON/OFF : VERT lorsque le E-SAT HD-W3 est en fonctionnement et ROUGE lorsqu'il est en veille.
6 : USB : Port USB 2.0 pour connexion d'un support de stockage USB.
7 : Lecteur de carte à puce : voir §3.2 p12.
2.5.
La face arrière
1
1 : AUDIO L /R : Sorties audio analogique stéréo à raccorder sur une chaîne Hi-Fi par exemple (facultatif).
2 : S/PDIF: Sortie audio numérique optique à raccorder à un home cinéma pour profiter du son Dolby Digital
(facultatif).
3 : PARABOLE OUT : Permet de raccorder un second terminal satellite (facultatif).
4 : PARABOLE IN : Reliez ce connecteur à votre parabole à l'aide d'un câble coaxial adéquat.
Attention : votre parabole doit être orientée vers le satellite Atlantic Bird3 (EUTELSAT 5WA).
5 : HDMI : Sortie audio/vidéo numérique HDMI à brancher sur votre TV pour bénéficier de la Haute Définition.
6 : TV : Reliez cette prise à la prise péritel de votre téléviseur uniquement si votre TV ne dispose pas d'entrée HDMI.
Reliez cette prise à un magnétoscope ou un graveur DVD-R si vous désirez effectuer des enregistrements (facultatifs).
7 : IR EXT : Entrée capteur infrarouge. Branchez un capteur infrarouge (non fourni) afin de dissimuler votre récepteur
dans un meuble tout en continuant à utiliser votre télécommande.
8 : DC12V/2A : Entrée d'alimentation du E-SAT HD-W3. La source d'alimentation à connecter sur cette entrée
doit fournir une tension comprise entre 10 et 15V continu et 2A. Il est conseillé d'utiliser le bloc secteur fourni (230VAC-
>DC12V/2A) comme source d'alimentation. Toutefois cette entrée est compatible avec les sources d'alimentations
des véhicules (camping-car, caravane, etc...) équipés d'une batterie 12V.
Attention : CGV ne garantit pas l'utilisation du E-SAT HD-W3 dans les véhicules. Ces installations doivent être
effectuées par un professionnel. CGV ne pourrait être tenu responsable en cas de défaut de fonctionnement.
3
4
2
3
4
5
6
6
5
9
E-SAT HD-W3
7
7
8
