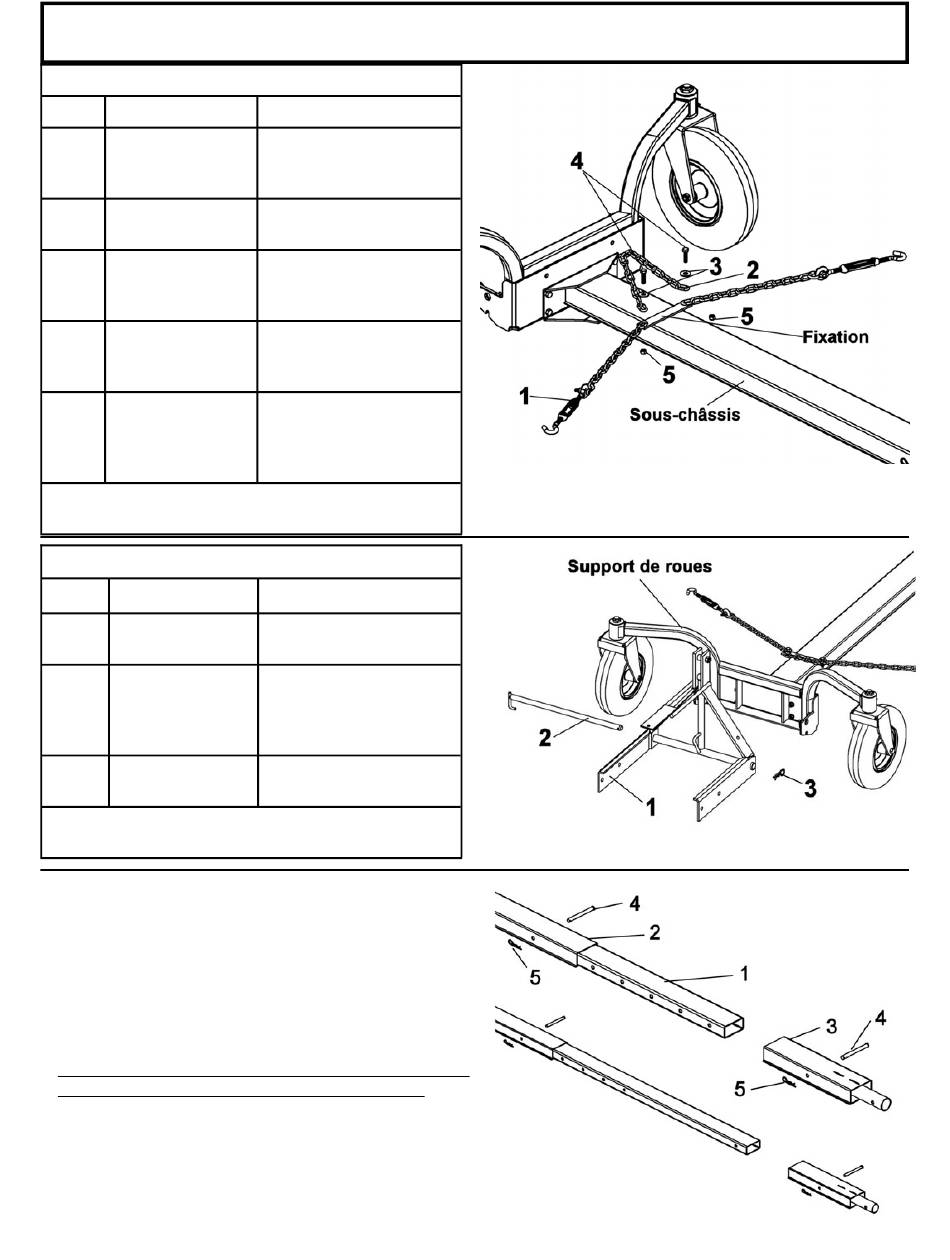

Installer les tendeurs assemblés (item 1).
# Item
Description
1
Tendeur et clévis
(qté 2)
2
Chaîne
3
Rondelle plate
3/8"
(qté 2)
4
Boulon hex.
5/16" x 1/4"
(qté 2)
5
Écrou à garniture
de nylon 5/16"
(qté 2)
NOTE: Serrer fermement en positionnant la chaîne
tel qu'illustré.
Installer la souffleuse (item 1)
# Item
Description
1
Attache de la
souffleuse
2
Goupille
3
Goupille à ressort
4mm
NOTE: Assurez-vous que la goupille est dans la
position bloquée.
Vous avez sept positions sur le tube d'ajustement
(item 1) (le tube d'ajustement peut être inversé) pour
ajuster la longueur du sous-châssis.
Pour choisir la bonne longueur, insérer le tube
d'ajustement (item 1) dans le sous-châssis (item 2) et
insérer le la fixation arrière (item 3) sur le tube
d'ajustement
Ne pas fixer.
Avancer le véhicule au dessus du sous-châssis,
assurez-vous que les roues pivotantes ne viennent
pas en contact avec les roues avant du véhicule.
Identifier la bonne longueur et sécuriser en place
avec les goupilles (item 4) et les goupilles à ressort
3mm (item 5).
ASSEMBLAGE
Action
Installer la chaîne sur la
fixation du sous-châssis
tel qu'illustré.
Installer sur les chaînes
tel qu'illustré.
Installer sur les tendeurs
assemblés tel qu'illustré.
Insérer tel qu'illustré.
Installer et serrer
légèrement afin que les
pièces bougent
librement.
Action
Installer au support de
roues.
Glisser la goupille dans
l'assemblage pour
maintenir les pièces
ensemble.
Sécuriser la goupille tel
qu'illustré.
Installer les tendeurs assemblés
Ajuster la longueur du sous-châssis
10
Installer la souffleuse
