4 - INSTALLATION DU MODULE DE CONFORT
INDIVIDUEL
4.1 - Coordination entre unité et faux plafond
Avant le début de l'installation, il est conseillé de se familiari-
ser avec le montage à l'aide d'une maquette. Pour la réalisation
de la maquette, il est souhaitable d'approvisionner un appareil
gabarit, consulter votre représentant local. Coordonner l'instal-
lation des MCI, des moduboots 35BD/35SR, le raccordement
des gaines soufflage, reprise et la pose du faux plafond.
4.2 - Précautions d'installation
Lors de l'installation de l'unité, s'assurer qu'aucun débris de
construction resté dans les gaines ne puisse venir endommager
l'unité.
4.3 - Procédure d'installation

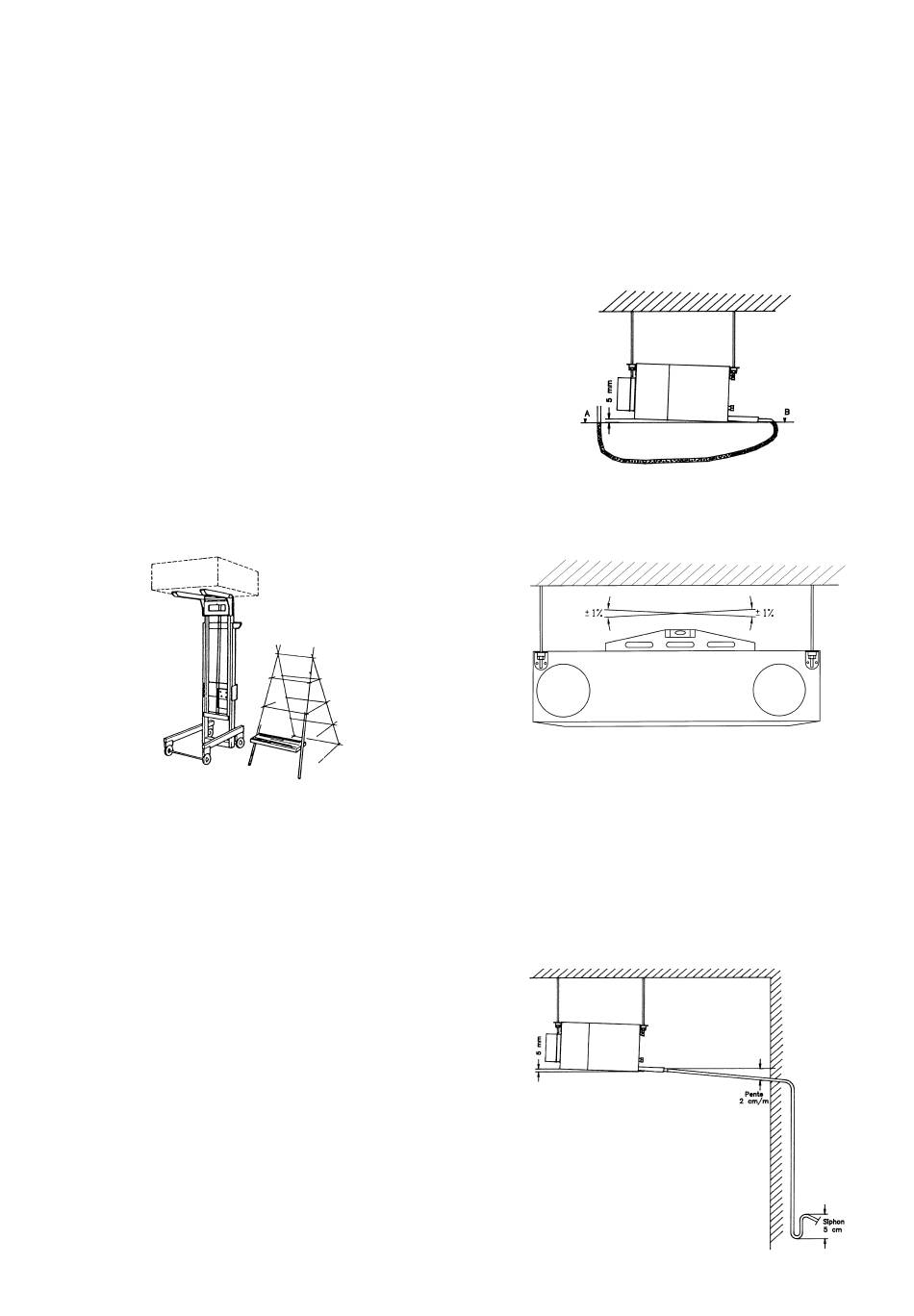

a) Positionner le MCI au sol à l'endroit où il doit être installé
dans le faux plafond ou dans le faux plancher.
• Installation en faux plafond :
Élévateur et échelle pliante conviennent à une installation aisée
des unités.
• Installation en faux plancher
Installer les pieds caoutchouc réglables sur l'unité. Ces pieds
sont vendus en accessoire, contacter votre représentant local.
b) Vérifier que les dégagements autour de l'appareil sont suffi-
sants pour permettre une maintenance aisée.
Se reporter aux plans "réservations pour maintenance pages 6 à 8".
c) Présenter le gabarit contre le plafond et marquer la position
des tiges filetées.
Le mode de fixation des tiges filetées (hors fourniture Carrier),
dépend de la nature du plafond. Diamètre maximum de la tige
filetée 8 mm.
ATTENTION :
Ne jamais lever l'unité en utilisant les tubulures apparentes,
les vannes, flexibles, les faisceaux électriques, ou le bac à
condensats.
Lever l'unité et l'engager dans les tiges filetées, placer les
écrous et les serrer convenablement.
NOTE :
Ne pas serrer à fond les écrous à ce stade et ne pas brider
l'appareil à la dalle. Le réglage des écrous sera effectué après
le raccordement des tuyauteries ou flexibles et la mise à
niveau de l'unité.
d) Mise à niveau
Régler à présent la position de l'appareil, de manière à incliner
l'unité de 5 mm vers l'évacuation des condensats. Pour juger si
la pente est suffisante, raccorder à cette dernière à un tuyau
plastique transparent diamètre intérieur 16 mm, longueur 2 m,
puis vider une bouteille d'eau dans le bac à condensats auxi-
liaire.
Si au point B, le niveau affleure exactement avec le bas de
l'unité, il devra au point A se situer à 5 mm plus bas.
e) Tuyauterie d'évacuation des condensats
Utiliser un tube cristal diamètre intérieur 16 mm et ménager
une pente de 2 cm/m, sans accident de parcours, remontée, etc.
Prévoir un siphon de 5 cm au moins pour éviter la remontée de
gaz ou d'odeurs d'égout dans le faux plafond.
NOTE :
Le tuyau d'évacuation des condensats sera fixé au bac à
condensats par un collier hors fourniture Carrier.
