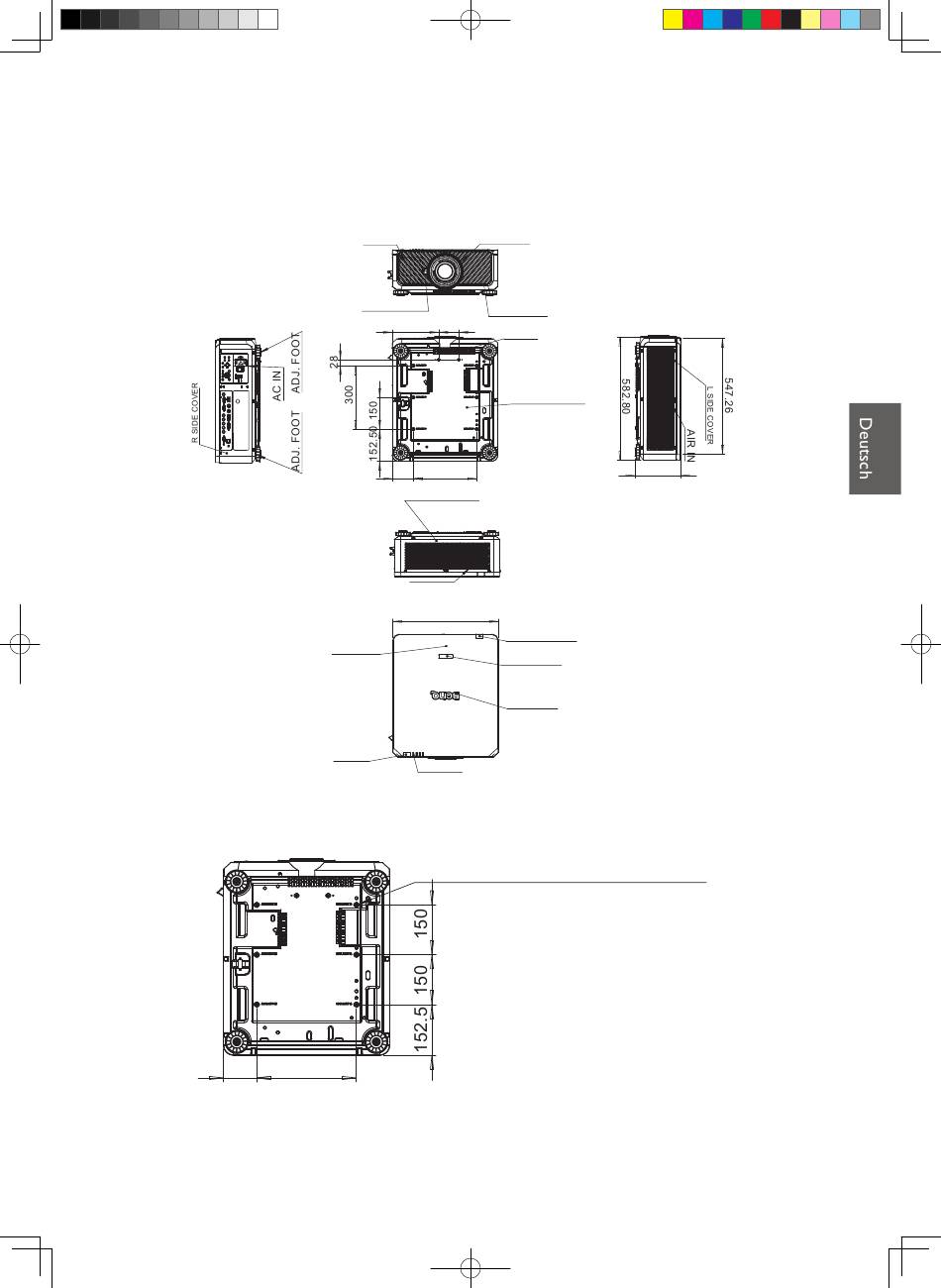

Abmessungen

Gehäuseabmessungen
AIR IN
FRONT RING
RELEASE BUTTON
FRONT COVER
220 95
AIR IN
BASE COVER
216
100 300
REAR COVER
AIR OUT
500
REAR IR WINDOW
TOP COVER
MODEL LOGO
NAME PLATE
FRONT IR
Unit: mm
LED STATUS
Abmessungen der Bohrungen für Deckenmontage
6-CEILING MOUNT HOLE
M4*0.7 SCREW L=16 mm (MAX.)
100 300
45
