5.3 - MISE EN FONCTIONNEMENT
• Vérifier le fonctionnement du circulateur dans le générateur et le fonctionnement des 2 circulateurs du module. Adapter la
vitesse des circulateurs afin de respecter les débits. Pour le générateur, voir la notice d'installation correspondante.
Nota :
Lorsque le système est à l'arrêt, il est possible, par action sur le paramétrage, de forcer le fonctionnement :
- de la zone 1 (marche circulateur et ouverture de la vanne de régulation) avec le paramètre 65,
- de la zone 2 (marche circulateur) avec le paramètre 66,
- du générateur avec le paramètre 67.
Attention :
A la fin de l'essai et avant le démarrage de l'installation, il est impératif de désactiver le forçage en
remettant les paramètres 65, 66 et 67 à zéro.
• Vérifier la bonne circulation de l'eau dans l'installation (position des vannes).
Nota :
La vanne de mélange du départ de zone Plancher du module est livrée en position pleine ouverture (position "1").
Elle est équipée d'un moteur "3 points" en 230 Vac piloté par la carte zone :
- Y1 = signal commande ouverture,
- N = neutre (commun),
- Y2 = signal commande fermeture.
A l'arrêt, il est possible d'agir sur l'ouverture de cette vanne par action sur le moteur en utilisant une clé Allen de 3 mm.
• Bien purger l'installation, vérifier notamment les purgeurs placés dans le module 2 zones et le module de chauffage.
ATTENTION :
Une mauvaise purge peut provoquer des dysfonctionnements et la détérioration du réchauffeur du module de
chauffage.

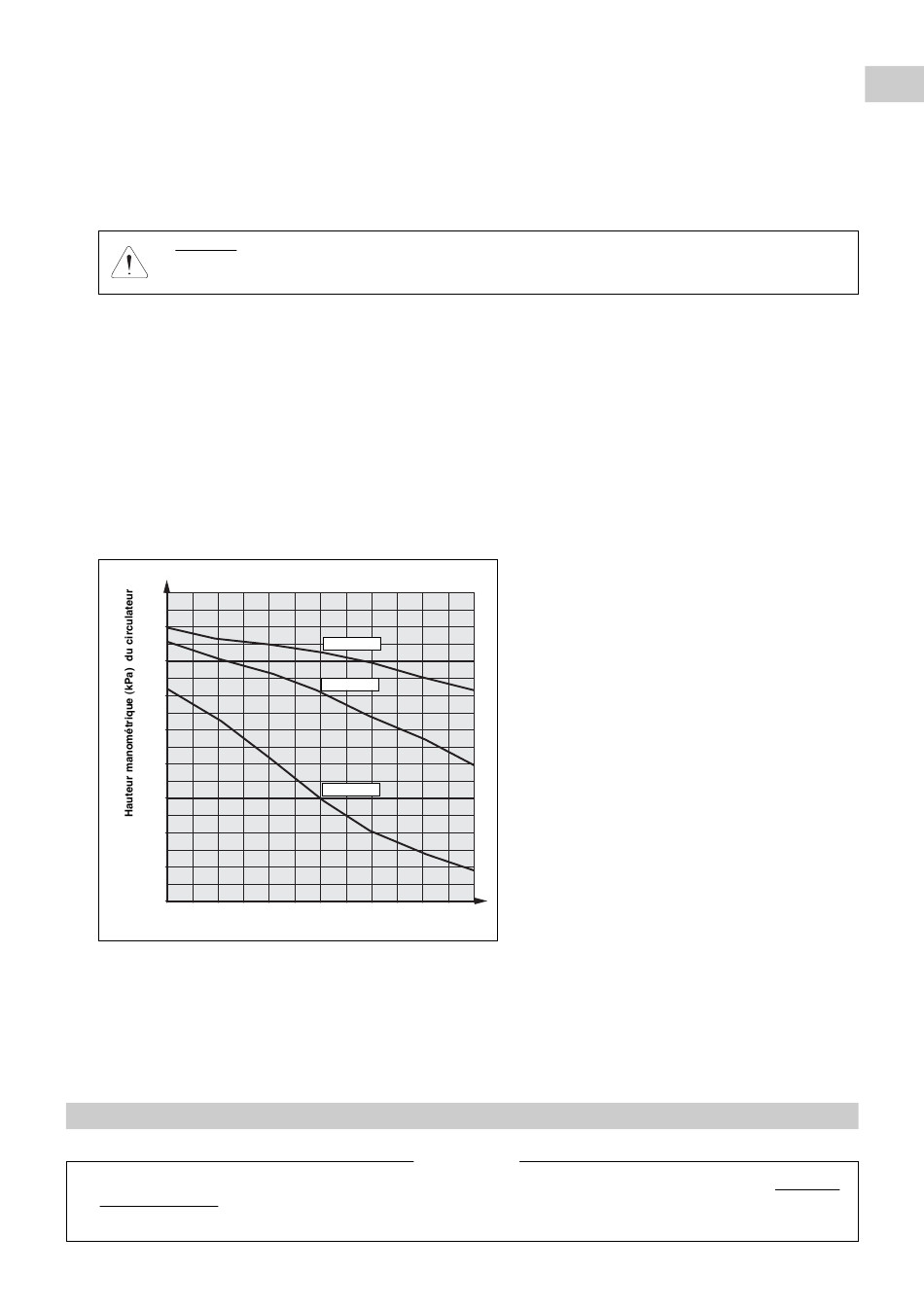

CIRCULATEUR SXM 32 - 55
90
80
70
60
50
40
30
20
10
0
0
0.5
• Démarrer le système dans le mode de fonctionnement désiré à l'aide du bouton du boîtier de commande (consulter le
dossier technique de la régulation et la notice d'utilisation du boîtier de commande).
6 - INSTRUCTIONS DE MAINTENANCE
• Avant toute intervention sur l'installation, s'assurer de la mise hors tension et de la consignation de l'ensemble
des alimentations.
• Toute intervention doit être réalisée par du personnel qualifié et habilité pour ce genre de matériel.
Vitesse 3
Vitesse 2
Vitesse 1
1
1.5
2
2.5
Débit d'eau (m
IMPORTANT
• Débit d'eau : les départs d'eau du module sont
équipés de prises de pression 1/4 SAE à l'entrée
et à la sortie de chaque circulateur, pour permettre
la mesure de la perte de charge à l'aide d'un
manomètre hydraulique. Utiliser les courbes des
circulateurs ci-après (circulateur SXM 32 - 55)
pour trouver le débit d'eau.
3
3
/h)
7
F
